lista de exercicio Processo De Criação, Modificação e Impressão Dos Projetos

Prévia do material em texto

Você acertou 9 de 10
questões
Verifique o seu desempenho e continue
treinando! Você pode refazer o exercício
quantas vezes quiser.
Verificar Desempenho
A
B
C
D
E
1 Marcar para revisão

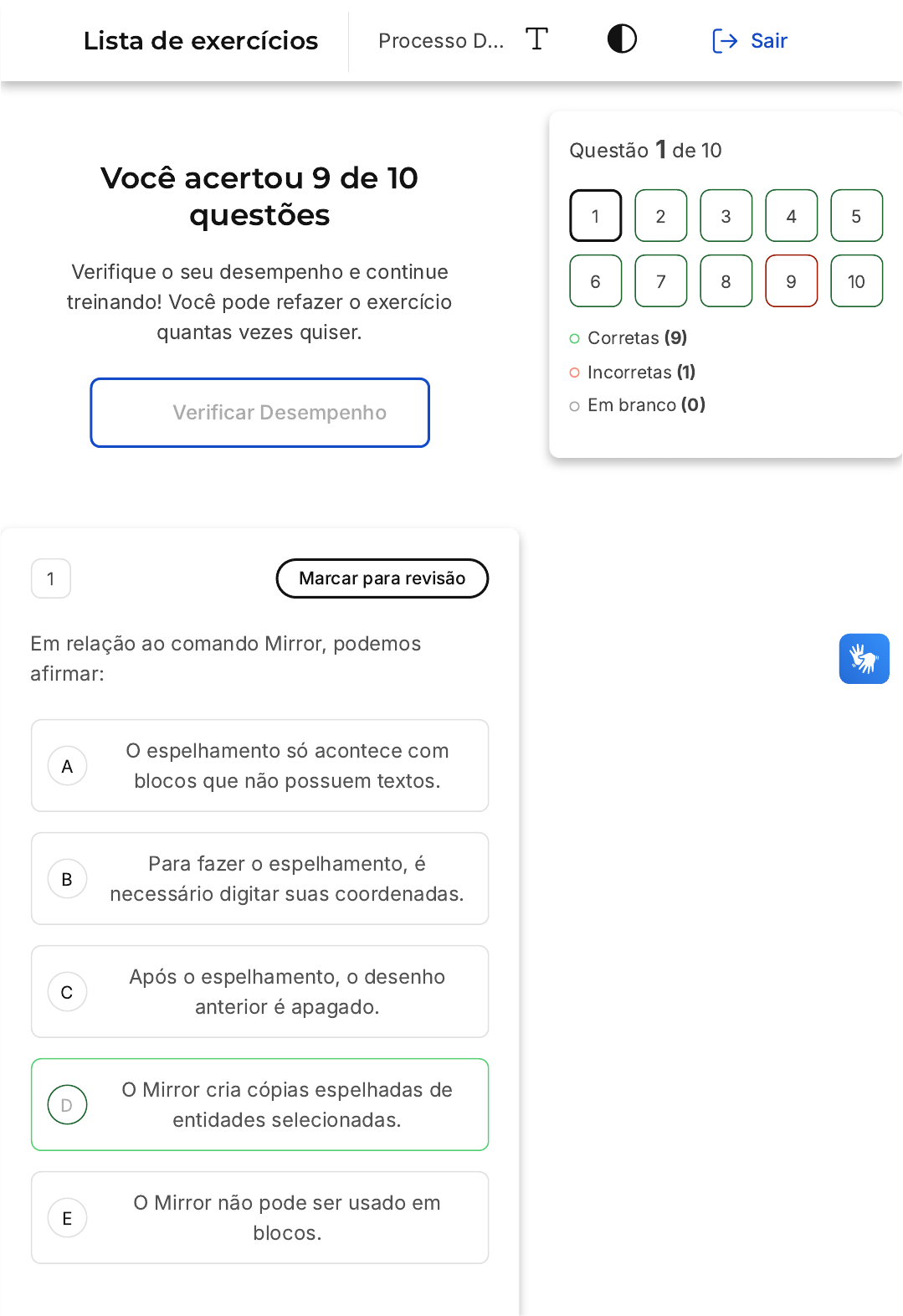

Em relação ao comando Mirror, podemos
afirmar:
O espelhamento só acontece com
blocos que não possuem textos.
Para fazer o espelhamento, é
necessário digitar suas coordenadas.
Após o espelhamento, o desenho
anterior é apagado.
O Mirror cria cópias espelhadas de
entidades selecionadas.
O Mirror não pode ser usado em
blocos.
Questão 1 de 10
Corretas (9)
Incorretas (1)
Em branco (0)
1 2 3 4 5
6 7 8 9 10
Lista de exercícios Processo D… Sair
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
A alternativa correta é a D, que afirma que
o comando Mirror cria cópias espelhadas
de entidades selecionadas. Isso significa
que, ao utilizar o comando Mirror, o
programa irá gerar uma réplica do objeto
selecionado, mas em uma orientação
espelhada. As demais alternativas estão
incorretas, pois o comando Mirror pode ser
usado em qualquer tipo de entidade,
incluindo blocos com textos, não é
necessário digitar coordenadas para
realizar o espelhamento e o desenho
original não é apagado após o
espelhamento.
2 Marcar para revisão
No AutoCAD, alguns comandos permitem
modificar a geometria dos objetos para facilitar
a edição dos desenhos técnicos. Um desses
comandos é utilizado para estender linhas até
um limite especificado, garantindo o
alinhamento correto dos elementos dentro do
projeto.
Com base nesse contexto, analise as
alternativas a seguir e assinale a opção que
corresponde corretamente ao comando
utilizado para essa função.
A
B
C
D
E
Offset
Block
Layer
Extend
Line
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
O comando Extend é utilizado para
estender linhas até que encontrem outra
entidade selecionada como limite. Esse
comando facilita a edição dos desenhos ao
ajustar automaticamente os elementos,
garantindo um alinhamento preciso dentro
do projeto.
3 Marcar para revisão
No AutoCAD, alguns comandos permitem
modificar a posição, o tamanho e a orientação
dos objetos no desenho técnico. Há um
comando específico que possibilita mover,
rotacionar e escalonar um objeto de uma única
A
B
C
D
E
vez, garantindo eficiência no ajuste dos
elementos gráficos.
Com base nesse contexto, analise as
alternativas a seguir e assinale a opção que
corresponde corretamente ao comando
utilizado para essa função.
Move
Scale
Align
Hatch
Modify
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
O comando Align permite mover, rotacionar
e escalonar um objeto simultaneamente,
garantindo que ele seja ajustado conforme
os pontos de referência definidos pelo
usuário. Isso torna o processo mais
eficiente ao alinhar elementos em relação a
outros no desenho técnico.
A
B
C
D
E
4 Marcar para revisão
No AutoCAD, os sistemas de coordenadas
permitem a precisão na criação de desenhos
técnicos. Uma das funcionalidades essenciais é
a utilização do símbolo "@". Considerando esse
contexto, analise as alternativas a seguir e
assinale a correta.
O uso do símbolo "@" é aplicado para
coordenadas absolutas, sendo
amplamente utilizado para
georreferenciamento de pontos.
Ao utilizar o comando Line, clicar em
um ponto na tela e digitar @150correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
O comando "Divide" é utilizado para
marcar um elemento em um determinado
número de segmentos iguais através de
A
B
C
pontos. Portanto, a alternativa correta é a
E. As demais opções, "Units", "Line",
"Scale" e "Block", são comandos com
funções diferentes no contexto de
programação e design gráfico.
9 Marcar para revisão
(FCC / TRT - 11a Região (AM e RR) / Analista
Judiciário - Arquitetura - 2012) Finalizado o
desenho em AutoCAD, para exportar o projeto
em PDF, deve-se clicar em:
Impressão > Plotar > Impressora /
Plotadora > PDF > tamanho do papel >
o que plotar > janela > seleciona
desenho > visualizar > ok > salvar em
> nomear > salvar.
Impressão > Plotar > Impressora /
Plotadora / Publish to web PDF >
tamanho do papel > o que plotar >
janela > seleciona desenho >
visualizar > ok > imprimir > ok.
Menu > enviar > transmissão
eletrônica > criar transmissão >
selecionar arquivo > ok > salvar em >
nomear > salvar.
D
E
A
B
Impressão > Plotar > Impressora /
Plotadora > PDF > tamanho do papel >
o que plotar > janela > seleciona
desenho > visualizar > ok > imprimir >
ok.
Salvar como > outros formatos >
arquivos tipos > nomear > salvar.
Resposta incorreta
Opa! A alternativa correta é a letra
A. Confira o gabarito comentado!
Gabarito Comentado
Para exportar um projeto em PDF, deve-se
clicar em Impressão > Plotar > Impressora /
Plotadora > PDF > tamanho do papel > o
que plotar > janela > seleciona desenho >
visualizar > ok > salvar em > nomear >
salvar.
10 Marcar para revisão
Em relação ao comando Measure, assinale a
alternativa correta:
Muito parecido com o Divide, porém,
em vez de informar o número de
segmentos a serem divididos, informa
a dimensão dos segmentos.
Não permite marcar elementos em
curva, como círculos e arcos.
C
D
E
Não tem a opção de inserirmos blocos
nos pontos marcados.
Em polilinhas, só funciona em cada
vetor separadamente.
Funciona em blocos prontos, sem a
necessidade de explodi-los.
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
O comando Measure é muito semelhante
ao comando Divide. No entanto, a principal
diferença entre eles é que, enquanto o
Divide solicita que você informe o número
de segmentos em que deseja dividir uma
linha, o Measure pede que você
especifique a dimensão dos segmentos.
Portanto, a alternativa A está correta, pois
afirma que o comando Measure é "muito
parecido com o Divide, porém, em vez de
informar o número de segmentos a serem
divididos, informa a dimensão dos
segmentos".
