Mapa Mental - Programação CNC

Prévia do material em texto

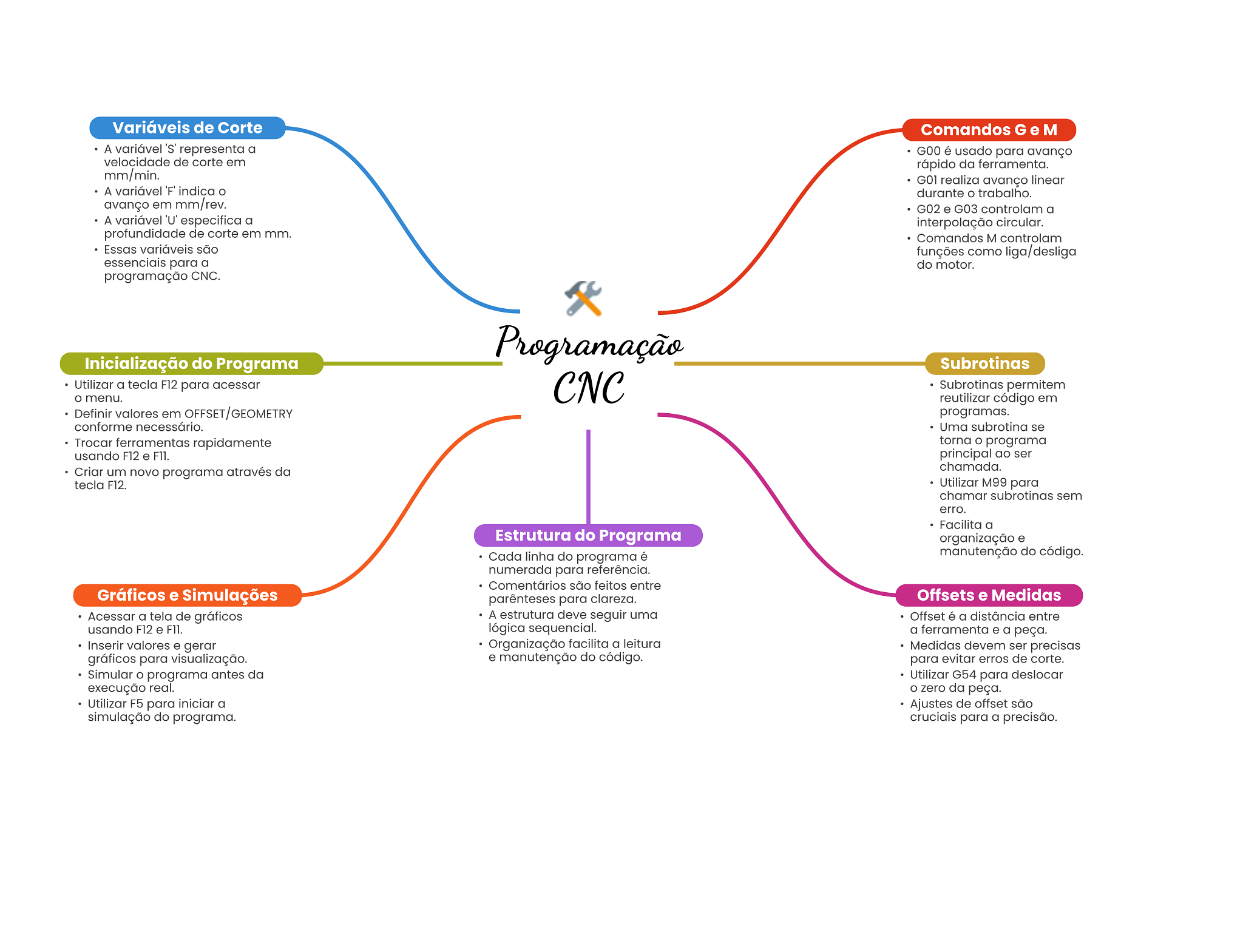

Variáveis de Corte Comandos G e A variável 'S' representa a é usado para avanço velocidade de corte em rápido da ferramenta. mm/min. G01 realiza avanço linear A variável 'F' indica durante trabalho. avanço em mm/rev. G02 e G03 controlam a A variável 'U' especifica a interpolação circular. profundidade de corte em mm. Comandos M controlam Essas variáveis são funções como liga/desliga essenciais para a do motor. programação CNC. Programação Inicialização do Programa Subrotinas Utilizar a tecla F12 para acessar O menu. CNC Subrotinas permitem reutilizar código em Definir valores em OFFSET/GEOMETRY programas. conforme necessário. Uma subrotina se Trocar ferramentas rapidamente torna programa usando F12 e F11. principal ao ser chamada. Criar um novo programa através da tecla F12. Utilizar M99 para chamar subrotinas sem erro. Facilita a Estrutura do Programa organização e Cada linha do programa é manutenção do código. numerada para referência. Comentários são feitos entre Gráficos e Simulações parênteses para clareza. Offsets e Medidas Acessar a tela de gráficos A estrutura deve seguir uma Offset é a distância entre usando F12 e F11. lógica sequencial. a ferramenta e a peça. Inserir valores e gerar Organização facilita a leitura Medidas devem ser precisas gráficos para visualização. e manutenção do código. para evitar erros de corte. Simular programa antes da Utilizar G54 para deslocar execução real. O zero da peça. Utilizar F5 para iniciar a Ajustes de offset são simulação do programa. cruciais para a precisão.
