RESISTÊNCIA DOS MATERIAIS (ESTABILIDADE)
Arquitetura e Urbanismo
Professora: Ana Carolina Marques

Página 1 de 2

LISTA DE EXERCÍCIOS 6

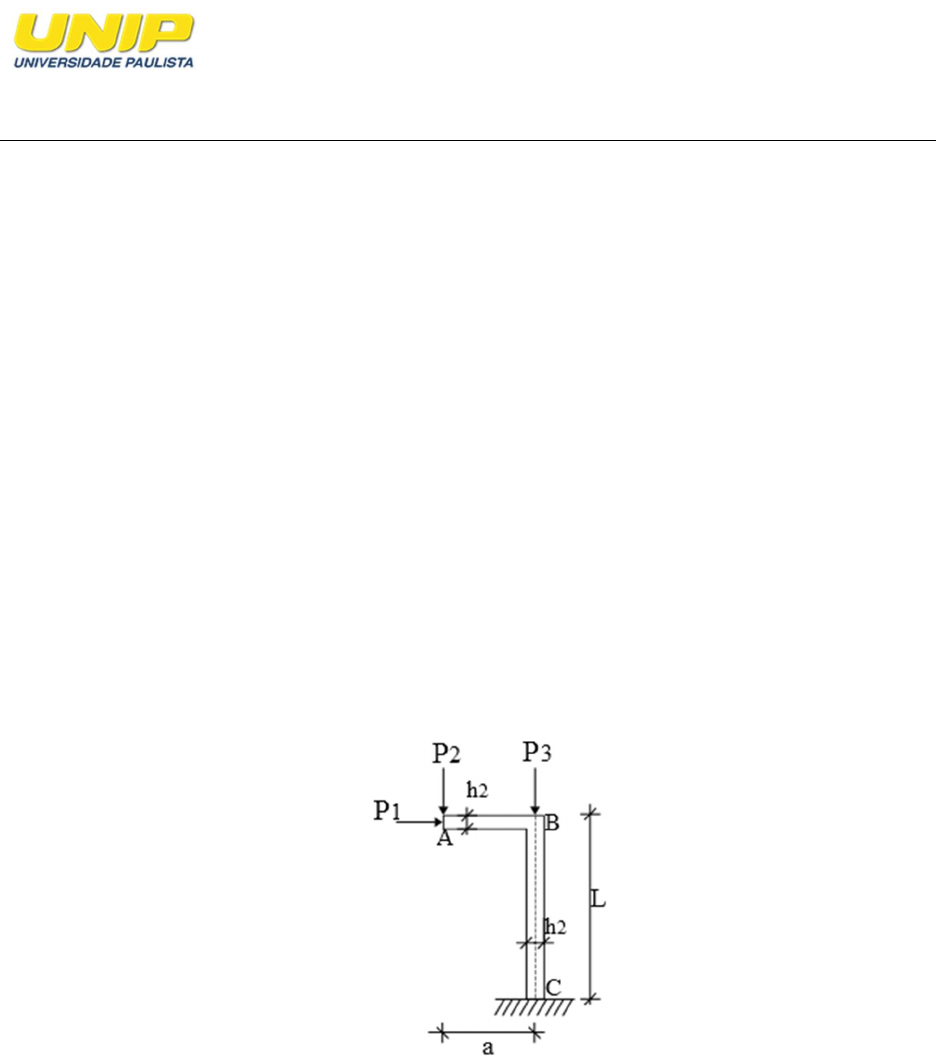

1. A estrutura abaixo indica um pórtico formado por duas barras, AB e BC, ambas com 20 cm
de largura, feito de um material que tem resistência tanto à compressão quanto à tração de
120 kgf/cm². A altura da seção transversal da barra AB, h2, é de 40cm e a altura h2 da seção
transversal da barra BC é de 50 cm, como mostra a figura. A distância a indicada na figura é
de 2m e a distância L, que mostra a altura entre o eixo da carga P1 até a seção do
engastamento em C é de 5m. Sabendo que os valores das cargas são os abaixo indicados,
informe se a estrutura pode ser executada dentro das condições de segurança para cada um
dos casos de carregamentos isolados, e justifique.
Caso 1 – P1 = 0; P2 = 2 tf; P3 = 10 tf
Caso 2 – P1 = 8 tf; P2 = 2 tf; P3 = 40 tf

Figura 1: Esquema da estrutura.


R: Caso 1 – é possível; Caso 2 – não é possível

2. Sabendo que a coluna da figura abaixo tem seção circular com 120 cm de diâmetro, verificar
se a mesma pode ser executada para suportar esses esforços, com um material que tem
tensão resistente de 70 kgf/cm².
Dados: - seção transversal circular,
A= π D² /4; I= π D4 /64; P1 = 30tf; P2 = 12tf


RESISTÊNCIA DOS MATERIAIS (ESTABILIDADE)
Arquitetura e Urbanismo
Professora: Ana Carolina Marques

Página 2 de 2

Figura 2: Esquema da estrutura.


R: É possível executar.

3. A estrutura mostrada se trata de um pilar engastado e uma viga. Sabendo que a seção
transversal do pilar e da viga estão conforme detalhados na figura 3, determina a tensão
máxima e mínima que atuam tanto no pilar quanto na viga.
Dado: q = 10kN/m
P1 = 60kN
P2 = 30kN
L1 = 3,70m
L2 = 1,40m
bv = 20cm
hv = 40cm
bp = 60cm
hp = 80cm
Figura 3: Esquema da estrutura.



R: viga = 17,2MPa, viga = -18,0MPa, pilar = 0,2MPa,pilar = -0,4MPa
