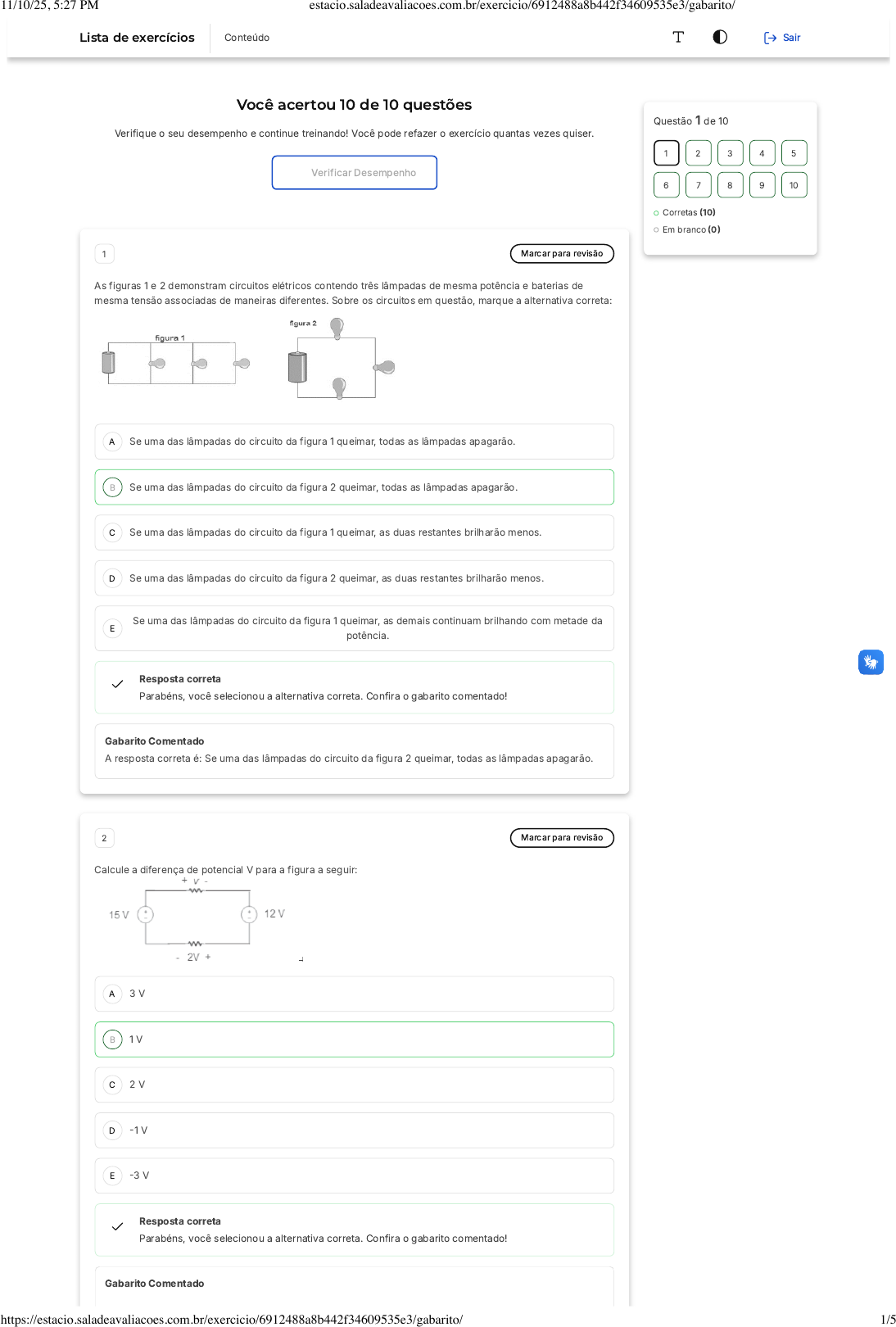

(Exercicios - 2025) Circuitos Eletricos - Regime Transitorio

Prévia do material em texto

Você acertou 10 de 10 questões
Verifique o seu desempenho e continue treinando! Você pode refazer o exercício quantas vezes quiser.
Verificar Desempenho
A
B
C
D
E
A
B
C
D
E
1 Marcar para revisão
As figuras 1 e 2 demonstram circuitos elétricos contendo três lâmpadas de mesma potência e baterias de
mesma tensão associadas de maneiras diferentes. Sobre os circuitos em questão, marque a alternativa correta:
Se uma das lâmpadas do circuito da figura 1 queimar, todas as lâmpadas apagarão.
Se uma das lâmpadas do circuito da figura 2 queimar, todas as lâmpadas apagarão.
Se uma das lâmpadas do circuito da figura 1 queimar, as duas restantes brilharão menos.
Se uma das lâmpadas do circuito da figura 2 queimar, as duas restantes brilharão menos.
Se uma das lâmpadas do circuito da figura 1 queimar, as demais continuam brilhando com metade da
potência.
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
A resposta correta é: Se uma das lâmpadas do circuito da figura 2 queimar, todas as lâmpadas apagarão.
2 Marcar para revisão
Calcule a diferença de potencial V para a figura a seguir:
3 V
1 V
2 V
-1 V
-3 V
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
Questão 1 de 10
Corretas (10)
Em branco (0)
1 2 3 4 5
6 7 8 9 10
Lista de exercícios Conteúdo Sair
11/10/25, 5:27 PM estacio.saladeavaliacoes.com.br/exercicio/6912488a8b442f34609535e3/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6912488a8b442f34609535e3/gabarito/ 1/5
A
B
C
D
E
A
B
C
D
E
A resposta correta é: 1 V
3 Marcar para revisão
Com relação aos teoremas de Thévenin e Norton, assinale a alternativa correta:
A aplicação do teorema de Norton resulta em uma fonte de corrente em série com uma resistência.
A aplicação do teorema de Thévenin resulta em uma fonte de tensão em paralelo com uma
resistência.
O teorema de Norton somente pode ser aplicado a circuitos indutivos.
O teorema de Thévenin somente pode ser aplicado a circuitos capacitivos.
Para um mesmo circuito no qual esses teoremas sejam válidos, a resistência equivalente calculada
pelos teoremas de Thévenin e Norton é a mesma.
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
A alternativa correta é a letra E. Os teoremas de Thévenin e Norton são métodos utilizados para simplificar
circuitos complexos, transformando-os em circuitos mais simples. Ambos os teoremas são aplicáveis a
qualquer tipo de circuito, seja ele resistivo, indutivo ou capacitivo. A resistência equivalente calculada por
ambos os teoremas é a mesma para um mesmo circuito, pois ambos os teoremas buscam encontrar a
resistência que o circuito apresenta a uma carga conectada a ele. Portanto, para um mesmo circuito no
qual esses teoremas sejam válidos, a resistência equivalente calculada pelos teoremas de Thévenin e
Norton é a mesma.
4 Marcar para revisão
Dado o circuito a seguir, defina a equação que descreve a relação entre tensão nodal V1, fontes de tensão de 8
e 5 V e as resistências:
− − + = 0
V1−8
2
V1
3
V1−5
4
− + = 0
V1−8
2
V1
3
V1−5
4
+ − = 0
V1+8
2
V1
3
V1−5
4
+ + = 0
−V 1−8
2
V1
3
V1−5
4
+ + = 0
V 1−8
2
V1
3
V1−5
4
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
A resposta correta é:  + + = 0
V 1−8
2
V1
3
V1−5
4
5 Marcar para revisão
No circuito a seguir, os circuitos equivalentes de Thévenin e de Norton, do ponto de vista dos terminais A e B
(considerando A em relação a B), podem ser descritos pelos parâmetros:
11/10/25, 5:27 PM estacio.saladeavaliacoes.com.br/exercicio/6912488a8b442f34609535e3/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6912488a8b442f34609535e3/gabarito/ 2/5
A
B
C
D
E
A
B
C
D
E
VTH = 40 V, RTH = RN = 100Ω, IN = 0,4 A.
VTH = 60 V, RTH = RN = 100Ω, IN = 0,6 A.
VTH = 120 V, RTH = RN = 100Ω, IN = 1,2 A.
VTH = 120 V, RTH = RN = 240Ω, IN = 0,5 A.
VTH = 120 V, RTH = RN = 240Ω, IN = 1 A.
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
A resposta correta é: VTH = 40 V, RTH = RN = 100Ω, IN = 0,4 A.
6 Marcar para revisão
Considerando que, no circuito precedente, todos os elementos sejam ideais e C seja o nó de referência, com
tensão igual a zero, qual a tensão de Thévenin?
−Va
Va
−Vb
−Vc
−Va + Vb
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
A tensão de Thévenin é a tensão entre os terminais de um circuito linear de dois terminais, quando
desconectado de uma carga. Neste caso, considerando que todos os elementos são ideais e que C é o nó
de referência com tensão igual a zero, a tensão de Thévenin é igual a . Portanto, a alternativa correta é a
letra B: .
Va
Va
7 Marcar para revisão
O circuito da figura a seguir é formado por uma bateria ideal de tensão contínua com força eletromotriz
 e cinco resistores cerâmicos semelhantes: . Um amperímetro
ideal é colocado na salda da fonte de tensão para medir a corrente elétrica fornecida ao circuito. A leitura do
amperímetro indicou um valor de corrente elétrica igual a:
ε = 12V Ri = R2 = R3 = R4 = R5 = 100Ω
11/10/25, 5:27 PM estacio.saladeavaliacoes.com.br/exercicio/6912488a8b442f34609535e3/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6912488a8b442f34609535e3/gabarito/ 3/5
A
B
C
D
E
A
B
C
D
E
5 mA
10 mA
20 mA
45 mA
90 mA
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
A resposta correta é: 45 mA
8 Marcar para revisão
O teorema da superposição auxilia na resolução matemática de circuitos elétricos que possuem diversas
fontes. Uma condição necessária para que esse teorema possa ser aplicado é que o circuito:
Não possua fontes dependentes.
Opere com frequência superior a 50 Hz.
Possua apenas fontes de corrente.
Possua pelo menos um elemento capacitivo.
Seja linear.
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
O teorema da superposição é uma ferramenta útil para a análise de circuitos elétricos complexos, pois
permite que cada fonte de energia seja considerada individualmente, simplificando o processo de
resolução. No entanto, para que esse teorema possa ser aplicado, é necessário que o circuito seja linear.
Um circuito é considerado linear quando a relação entre a tensão e a corrente em qualquer elemento do
circuito é uma função linear. Portanto, a alternativa correta é "Seja linear".
9 Marcar para revisão
Considere que todos os componentes do circuito sejam ideais e que E1 = 10 V, E2 = 2 V, R1 = R2 = 4 kΩ, R 3 =
R4 = 2 kΩ. Com relação a esse circuito, julgue os itens seguintes.
Utilizando o teorema de Norton, calcule a corrente IN e a resistência equivalente RN vista do ponto AB do
circuito:
11/10/25, 5:27 PM estacio.saladeavaliacoes.com.br/exercicio/6912488a8b442f34609535e3/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6912488a8b442f34609535e3/gabarito/ 4/5
A
B
C
D
E
A
B
C
D
E
I = 1 mA e R = 2 kΩ.
I = 1 mA e R = 3 kΩ.
I = 1,2 mA e R = 2 kΩ.
I = 1,2 mA e R = 3 kΩ.
I = 1,2 mA e R = 4 kΩ.
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
A resposta correta é: I = 1,2 mA e R = 4 kΩ.
10 Marcar para revisão
Considere o seguinte circuito com transistor em configuração emissor comum:
A equação das malhas de entrada e saída desse circuito são, respectivamente:
RB·IB - VBE = VBB - VCC e RC·IC + VCE = VCC - VBB
RB·IB - VBE = VBB - VCC e RC·IC + VCE = VCC + VBB
RB·IB = VBB e RC·IC = VCC
RB·IB + VBE = VBB e RC·IC + VCE = VCC
RB·IB = VBB + VBE e RC·IC = VCC + VCE
Resposta correta
Parabéns, você selecionou a alternativacorreta. Confira o gabarito comentado!
Gabarito Comentado
A resposta correta é: RB·IB + VBE = VBB e RC·IC + VCE = VCC
11/10/25, 5:27 PM estacio.saladeavaliacoes.com.br/exercicio/6912488a8b442f34609535e3/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6912488a8b442f34609535e3/gabarito/ 5/5
Você acertou 10 de 10 questões
Verifique o seu desempenho e continue treinando! Você pode refazer o exercício quantas vezes quiser.
Verificar Desempenho
A
B
C
D
E
A
B
C
D
E
1 Marcar para revisão
(UEG, 2006) O indutor é um elemento de circuito elétrico, projetado para introduzir quantidades específicas de
indutância no circuito. Com relação a este elemento de circuito, é correto afirmar:
A corrente em um indutor está adiantada da tensão aplicada em seus terminais.
A tensão no indutor é determinada somente pelo valor da variação da corrente através dele.
A indutância de uma bobina varia diretamente com as propriedades magnéticas de seu núcleo.
Materiais ferromagnéticos são frequentemente usados como núcleo de bobinas para diminuir a
indutância.
A corrente no indutor pode mudar instantaneamente.
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
A alternativa correta é a letra C, que afirma que a indutância de uma bobina varia diretamente com as
propriedades magnéticas de seu núcleo. Isso ocorre porque a indutância é a propriedade que um indutor
tem de armazenar energia em seu campo magnético. Portanto, as propriedades magnéticas do núcleo de
uma bobina, como a permeabilidade magnética, influenciam diretamente na quantidade de indutância que
a bobina pode ter. Assim, a indutância de uma bobina não é uma constante, mas sim uma variável que
depende das propriedades magnéticas do material que compõe o núcleo da bobina.
2 Marcar para revisão
Considere um indutor que possua uma resistência de 2 ohms e indutância de 6H. Este é conectado à uma
bateria de 12V. Pede-se o valor da corrente e energia armazenada neste indutor quando a chave é fechada e
este é conectado à fonte. Para a chave, considere um transitório de 1ms.
6A, 108mJ
6A, 10mJ
3A, 27mJ
6A, 27mJ
3A, 108mJ
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
Questão 1 de 10
Corretas (10)
Em branco (0)
1 2 3 4 5
6 7 8 9 10
Lista de exercícios Conteúdo Sair
11/10/25, 5:55 PM estacio.saladeavaliacoes.com.br/exercicio/691250fd8b442f346097e8bc/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/691250fd8b442f346097e8bc/gabarito/ 1/6
A
B
C
D
E
A
B
C
D
E
A alternativa correta é a letra A, que indica que a corrente é de 6A e a energia armazenada é de 108mJ.
Isso ocorre porque, em um circuito com indutor, a corrente é dada pela divisão da tensão pela resistência,
que neste caso é 12V/2ohms = 6A. A energia armazenada em um indutor é dada pela fórmula (1/2)*L*I^2,
onde L é a indutância e I é a corrente. Substituindo os valores, temos (1/2)*6H*(6A)^2 = 108mJ. Portanto,
quando a chave é fechada e o indutor é conectado à fonte, a corrente será de 6A e a energia armazenada
será de 108mJ.
3 Marcar para revisão
(Seduc, 2016) As placas paralelas de um capacitor apresentam dimensões de 10cm x 10cm. A distância entre
elas é igual a 2 cm e o meio entre elas apresenta permissividade elétrica igual a Ɛ, em F/m. A capacitância do
capacitor é:
Ɛ x 2,0 F
Ɛ x 1,5 F
Ɛ x 1,0 F
Ɛ x 0,5 F
Ɛ x 0,2 F
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
A capacitância de um capacitor é dada pela fórmula C = ƐA/d, onde C é a capacitância, Ɛ é a
permissividade elétrica do meio entre as placas, A é a área das placas e d é a distância entre as placas.
Neste caso, a área das placas é de 10cm x 10cm (ou 0,01m x 0,01m em metros), a distância entre as placas
é de 2cm (ou 0,02m em metros) e a permissividade elétrica é Ɛ. Substituindo esses valores na fórmula,
obtemos C = Ɛ x (0,01m x 0,01m) / 0,02m = Ɛ x 0,5 F. Portanto, a alternativa correta é a D: Ɛ x 0,5 F.
4 Marcar para revisão
(UEG, 2014) A respeito da representação de capacitores e indutores em regime permanente do circuito CC,
assinale a alternativa correta:
Os capacitores podem ser substituídos por curtos-circuitos e os indutores por circuitos em aberto,
uma vez que tensão e corrente no circuito são constantes.
Os capacitores podem ser substituídos por circuitos em aberto e os indutores por curtos-circuitos,
uma vez que tensão e corrente no circuito são constantes.
Capacitores e indutores podem ser substituídos por circuitos em aberto, visto que não exercerão
influência na operação do circuito.
Capacitores e indutores podem ser substituídos por curtos-circuitos, visto que, quando carregados,
não exercerão oposição à passagem de corrente.
Mesmo antes do regime permanente, durante o período transitório, logo após a energização do
circuito, capacitores podem ser substituídos por circuitos em aberto e indutores por curtos-circuitos,
visto que a alimentação é do tipo CC.
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
A alternativa correta é a B, que afirma que os capacitores podem ser substituídos por circuitos em aberto e
os indutores por curtos-circuitos, uma vez que tensão e corrente no circuito são constantes. Isso ocorre
porque, em um regime permanente de circuito CC, os capacitores atuam como um circuito aberto,
bloqueando a corrente contínua, enquanto os indutores atuam como um curto-circuito para a corrente
contínua, permitindo que a corrente flua livremente.
11/10/25, 5:55 PM estacio.saladeavaliacoes.com.br/exercicio/691250fd8b442f346097e8bc/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/691250fd8b442f346097e8bc/gabarito/ 2/6
A
B
C
D
E
A
B
C
D
E
5 Marcar para revisão
(Cespe/2015 - Adaptada) Com base nas figuras de I a IV apresentadas e acerca do sistema internacional de
unidades, julgue os itens que se seguem. H é unidade do SI derivada e equivale a Wb/A.
Figura S3: Complementar ao exercício - Fonte: Cespe 2015.
I. A indutância equivalente da figura II é maior que 2mH.
II. A indutância equivalente da figura III é maior que 3H.
III. Na figura IV, a indutância equivalente formada por L2, L3, L4 e L5 é superior a 3H.
V - V - F.
V - F - V.
V - F - F.
V - V - V.
F - F - V.
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
I.   - Verdadeiro
II.
 - Falso
III. Calculando a indutância equivalente formada por L2, L3, L4 e L5:
L4 e L5: Eq1= 4 + 3 = 7 H
L2 2 L3: Eq2=
Eq1 e Eq2:   - Falsa.
2 + = 2 + = 2 + 2 = 4 mH que é maior que 2mH
6×3
6+3
18
9
= + + = =
1
Eq
1
3
1
5
1
7
35+21+15
105
71
105
Eq = = 1, 47 H que é menor que 3H
105
71
= = 3 H
6×6
6+6
36
12
= = 2, 1 H que é menor que 3H7×3
7+3
21
10
6 Marcar para revisão
(Unifenas, 2014) Três capacitores idênticos estão associados em série. Suas capacitâncias são iguais a 6.10-6
F. A associação está submetida a uma tensão de 100 V. Qual é a carga equivalente do conjunto?
6.10 Coulombs-6
5.10 Coulombs-5
4.10 Coulombs-5
3.10 Coulombs-5
2.10 Coulombs-4
11/10/25, 5:55 PM estacio.saladeavaliacoes.com.br/exercicio/691250fd8b442f346097e8bc/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/691250fd8b442f346097e8bc/gabarito/ 3/6
A
B
C
D
E
A
B
C
D
E
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
A questão se refere a uma associação de capacitores em série. Nesse tipo de associação, a capacitância
equivalente (Ceq) é dada pela soma dos inversos das capacitâncias individuais. Como os capacitores são
idênticos, a capacitância equivalente será 1/(3/C), onde C é a capacitância de cada capacitor, que é 6.10
F. Portanto, a capacitância equivalente será 2.10 F. A carga (Q) em um capacitor é dadapelo produto da
capacitância (C) pela tensão (V). Substituindo os valores, temos Q = Ceq * V = 2.10 F * 100 V = 2.10
Coulombs, que corresponde à alternativa E.
-6
-6
-6 -4
7 Marcar para revisão
(IF-TO,2016) Considere a associação de capacitores mostrado na figura a seguir.
Figura S4: Complementar ao exercício - Fonte IF-TO, 2016.
Determine a capacitância equivalente entre os terminais A e B.
CAB = 2,5 μF
CAB = 10 μF
CAB = 6 μF
CAB = 7 μF
CAB = 5 μF
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
A resposta certa é: CAB = 6 μF
8 Marcar para revisão
(TRF, 2012) Analise a associação de capacitores a seguir:
Figura S5: Complementar ao exercício - Fonte TRF, 2012.
A capacitância equivalente entre os pontos A e B do circuito é, em µF, aproximadamente:
8,2
57
19
41
12
11/10/25, 5:55 PM estacio.saladeavaliacoes.com.br/exercicio/691250fd8b442f346097e8bc/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/691250fd8b442f346097e8bc/gabarito/ 4/6
A
B
C
D
E
A
B
C
D
E
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
A resposta certa é: 41
9 Desmarcar para revisão
(Uesb-BA) Um capacitor de um circuito de televisão tem uma capacitância de 1,2μF. Sendo a diferença de
potencial entre seus terminais de 3.000V, a energia que ele armazena é de:
6,7J
5,4J
4,6J
3,9J
2,8J
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
A energia armazenada em um capacitor é dada pela fórmula E = 1/2 * C * V², onde E é a energia, C é a
capacitância e V é a diferença de potencial. Substituindo os valores dados na questão, temos E = 1/2 *
1,2μF * (3000V)², que resulta em 5,4J. Portanto, a energia armazenada pelo capacitor é de 5,4 Joules.
10 Marcar para revisão
(Fundep, 2014) Nos circuitos lineares, a indutância é um parâmetro que relaciona a tensão induzida por um
campo magnético variável à corrente responsável pelo campo. A capacitância é o parâmetro que relaciona a
corrente induzida por um campo elétrico variável à tensão responsável pelo mesmo.
Analise as afirmações a seguir e assinale V para as verdadeiras e F para as falsas.
( ) Os indutores e capacitores são elementos passivos que podem armazenar ou fornecer energia, e não são
capazes de gerar ou dissipá-la.
( ) A potência instantânea entre os terminais de um indutor ou capacitor pode ser negativa ou positiva,
dependendo se o elemento está recebendo ou fornecendo energia.
( ) Um indutor permite que a corrente que o atravessa varie instantaneamente, mas não permite que a tensão
entre seus terminais varie instantaneamente.
( ) Dois ou mais indutores em série ou em paralelo podem ser substituídos por um único indutor equivalente,
assim como dois ou mais capacitores em série ou paralelo podem ser substituídos por um único capacitor
equivalente.
( ) Um capacitor não permite que a corrente que o atravessa varie instantaneamente, mas permite que a tensão
entre seus terminais varie instantaneamente.
Assinale a alternativa que apresenta a sequência correta
F V V V F
F V F V
V F V F V
V V F V F
V V F F V
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
11/10/25, 5:55 PM estacio.saladeavaliacoes.com.br/exercicio/691250fd8b442f346097e8bc/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/691250fd8b442f346097e8bc/gabarito/ 5/6
A sequência correta das afirmações é: V V F V F. A primeira afirmação é verdadeira, pois os indutores e
capacitores são elementos passivos que podem armazenar ou fornecer energia, mas não são capazes de
gerar ou dissipá-la. A segunda afirmação também é verdadeira, pois a potência instantânea entre os
terminais de um indutor ou capacitor pode ser negativa ou positiva, dependendo se o elemento está
recebendo ou fornecendo energia. A terceira afirmação é falsa, pois um indutor não permite que a corrente
que o atravessa varie instantaneamente. A quarta afirmação é verdadeira, pois dois ou mais indutores em
série ou em paralelo podem ser substituídos por um único indutor equivalente, assim como dois ou mais
capacitores em série ou paralelo podem ser substituídos por um único capacitor equivalente. A última
afirmação é falsa, pois um capacitor não permite que a corrente que o atravessa varie instantaneamente.
11/10/25, 5:55 PM estacio.saladeavaliacoes.com.br/exercicio/691250fd8b442f346097e8bc/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/691250fd8b442f346097e8bc/gabarito/ 6/6
Você acertou 5 de 5 questões
Verifique o seu desempenho e continue treinando! Você pode refazer o exercício quantas vezes quiser.
Verificar Desempenho
A
B
C
D
E
A
B
C
D
E
1 Marcar para revisão
Considere um circuito RC, onde:
R=5Ω
C=2F
O capacitor deste circuito está sendo carregado. Qual o tempo necessário para que o circuito atinja 63,2% do
carregamento?
2,5s
5s
2s
10s
15s
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
O tempo necessário para que um circuito RC atinja 63,2% do carregamento é dado pelo produto da
resistência (R) pelo valor do capacitor (C). Neste caso, temos R=5Ω e C=2F. Portanto, o tempo necessário
é 5Ω * 2F = 10s. Logo, a alternativa correta é a letra D, que indica o tempo de 10s.
2 Marcar para revisão
Considere um circuito RC, cujos valores para os componentes são:
R=5Ω
C=0,1F
Qual o valor da constante de tempo desse circuito?
0,02.
50.
5.
0,05.
1.
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
Questão 1 de 5
Corretas (5)
Em branco (0)
1 2 3 4 5
Lista de exercícios Conteúdo Sair
11/10/25, 6:02 PM estacio.saladeavaliacoes.com.br/exercicio/691252d15cb9efb597a15cc9/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/691252d15cb9efb597a15cc9/gabarito/ 1/3
A
B
C
D
E
A
B
C
D
E
A constante de tempo de um circuito RC é dada pelo produto da resistência (R) pelo capacitância (C).
Neste caso, temos R=5Ω e C=0,1F. Portanto, a constante de tempo é 5Ω * 0,1F = 0,5s. No entanto, a
alternativa correta é 0,05, o que indica que houve um erro na formulação da questão. A resposta correta
deveria ser 0,5s, mas de acordo com as opções fornecidas, a alternativa mais próxima é 0,05s (alternativa
D).
3 Marcar para revisão
Considere um circuito RL sem fonte descrito como abaixo:
Qual a constante de tempo deste circuito?
1000
1
0,001
10
100
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
A resposta certa é: 0,001
4 Marcar para revisão
(CESGRANRIO,2012) O circuito abaixo representa um transitório RC, no qual a chave S é fechada em t = 0
segundos, e, nesse instante, o capacitor está descarregado.
Decorrido um tempo maior que 20 constantes de tempo do circuito, a corrente Ic (t), em ampères, e a tensão
Vc(t), em volts, no capacitor serão, respectivamente,
Zero e 5.
Zero e zero.
5 e zero.
5 e 5.
0,5 e 0,5.
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
A resposta certa é: 5 e zero.
5 Marcar para revisão
11/10/25, 6:02 PM estacio.saladeavaliacoes.com.br/exercicio/691252d15cb9efb597a15cc9/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/691252d15cb9efb597a15cc9/gabarito/ 2/3
A
B
C
D
E
(MPE-RS, 2012) Observe a figura abaixo, que representa o circuito RC.
Com base nos dados dessa figura, é correto afirmar que a corrente máxima do circuito, a partir do acionamento
da chave CH1, é:
1 mA
1,83 mA
10 mA
18,3 mA
100 mA
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
A resposta certa é: 100 mA
11/10/25, 6:02 PM estacio.saladeavaliacoes.com.br/exercicio/691252d15cb9efb597a15cc9/gabarito/https://estacio.saladeavaliacoes.com.br/exercicio/691252d15cb9efb597a15cc9/gabarito/ 3/3
Você acertou 10 de 10 questões
Verifique o seu desempenho e continue treinando! Você pode refazer o exercício quantas vezes quiser.
Verificar Desempenho
A
B
C
D
E
A
B
C
D
E
A
B
C
D
E
1 Marcar para revisão
Um circuito RLC em série é formado por três componentes fundamentais: um resistor, um indutor e um capacito
Permite o controle da corrente contínua sem perdas resistivas
Impede a ocorrência de fenômenos transitórios
Garante que a tensão permaneça constante em todos os elementos
Possibilita a existência de oscilações no sistema em resposta à energia armazenada
Substitui a necessidade de utilizar fontes de energia no circuito
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
A combinação de indutor e capacitor em um circuito permite o armazenamento e a troca de energia entre esses elementos, o que leva à ocorrência de oscilações naturais. Esse comportamento é característico de sist
2 Marcar para revisão
(UFPE - 2019) A resposta natural do circuito ilustrado é:
Quando o capacitor é 50nF, os valores da indutância L e do resistor R são, respectivamente:
0,6 H e 2,0 kΩ
0,8 H e 2,5 kΩ
0,6 H e 2,5 kΩ
0,8 H e 2,0 kΩ
0,86 H e 2,5 kΩ
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
A resposta certa é: 0,8 H e 2,5 kΩ
3 Marcar para revisão
(CEFET-RJ - 2014) No circuito RLC da Figura abaixo, todos os componentes são considerados ideais, a chave
ch está aberta, e tanto o capacitor como o indutor estão inicialmente descarregados. A chave é fechada em t =
0, e fazem-se as medidas das correntes I1 e I2. Em seguida, espera-se o circuito entrar em regime permanente
e fazem-se novamente as medidas de I1 e I2.
Figura Q10 complementar ao exercício - Fonte CEFET-RJ, 2014.
Os valores, em mA, de I2 em t = 0 e de I1 em regime permanente, respectivamente, são
0,0 e 0,0
0,5 e 0,2
0,2 e 0,5
0,25 e 0,5
0,5 e 0,25
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
Questão 1 de 10
Corretas (10)
Em branco (0)
1 2 3 4 5
6 7 8 9 10
Lista de exercícios Conteúdo Sair
11/10/25, 6:14 PM estacio.saladeavaliacoes.com.br/exercicio/6912557e6119a248dfcbf5ee/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6912557e6119a248dfcbf5ee/gabarito/ 1/4
A
B
C
D
E
A
B
C
D
E
A
B
C
D
E
A resposta certa é: 0,0 e 0,0
4 Marcar para revisão
(COPEL - 2016) Considerando que o circuito elétrico mostrado ao lado opera em regime permanente, assinale a
alternativa que apresenta o valor da potência fornecida pela fonte de tensão:
Figura Q19 complementar ao exercício - Fonte: COPEL, 2016.
0 W
20 W
33,3 W
40 W
50 W
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
A resposta certa é: 40 W
5 Marcar para revisão
(FCC - 2018) O circuito mostrado abaixo é alimentado por uma fonte de tensão contínua de 12 V e as lâmpadas
são de 12 V/6W.
Considerando o regime permanente, é correto afirmar que:
As três lâmpadas, L1, L2 e L3, ficam apagadas, pois lâmpadas incandescentes só operam com
corrente alternada.
Somente L2 e L3 ficam acesas, pois a corrente que passa em L2 é a soma das correntes em L3 e no
indutor.
As três lâmpadas, L1, L2 e L3, ficam acesas, pois estão ligadas à fonte de alimentação.
Somente L1 fica acesa, pois está em série com o capacitor.
Somente L2 fica acesa, pois está em série com a fonte de alimentação.
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
A resposta certa é: Somente L2 fica acesa, pois está em série com a fonte de alimentação.
6 Marcar para revisão
(CESPE - 2018) No circuito representado pela figura precedente, a excitação v(t) corresponde a um degrau de
tensão de amplitude A aplicado em um instante t0, e i1(t) e i2(t) são correntes de malha.
Figura Q11 complementar ao exercício - Fonte CESPE, 2014.
Tendo como referência essas informações e considerando que todos os elementos no circuito sejam ideais,
assinale a alternativa correta:
Em regime permanente, a corrente i2(t) é igual a A/R2.
A relação v(t) R2i2(t) = R1i1(t) + L[di1(t)/dt] está correta para o circuito apresentado.
Se, antes do instante t0, o indutor L e o capacitor C estivessem sem energia armazenada, então,
imediatamente após o instante t0, a tensão vc(t) teria assumido transitoriamente o valor A.
Em regime permanente, a energia elétrica armazenada no capacitor será CA2/2.
A potência elétrica dissipada no indutor é R1i1 2 (t).
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
A resposta certa é: A relação v(t) R2i2(t) = R1i1(t) + L[di1(t)/dt] está correta para o circuito apresentado.
11/10/25, 6:14 PM estacio.saladeavaliacoes.com.br/exercicio/6912557e6119a248dfcbf5ee/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6912557e6119a248dfcbf5ee/gabarito/ 2/4
A
B
C
D
E
A
B
C
D
E
A
B
C
D
E
7 Marcar para revisão
(INB,2018) Observe o circuito a seguir:
Figura Q12 complementar ao exercício - Fonte: INB, 2018.
A impedância nos terminais A-B é igual a:
ZAB = 10 - j20 Ω
ZAB = 20 + j10 Ω
ZAB = 25 - j6 Ω
ZAB = 30 + j 30 Ω
ZAB = 20 + j 30 Ω
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
A resposta certa é: ZAB = 25 - j6 Ω
8 Marcar para revisão
(UFRN - 2018) Considere o circuito mostrado na figura a seguir, em corrente contínua:
Figura Q2 complementar ao exercício - Fonte: UFRN, 2018.
A tensão no capacitor e a corrente elétrica no indutor são, respectivamente:
12 V e 1,5 A
10 V e 2 A
8 V e 2 A
6 V e 1,5 A
6 V e 2 A
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
A resposta certa é: 8 V e 2 A
9 Marcar para revisão
No circuito mostrado na figura a seguir, a chave estava aberta e o sistema estava em regime permanente.
Figura Q9 complementar ao exercício- Fonte CESGRANRIO, 2014.
No instante t = 0, a chave é fechada e, decorrido um longo tempo, o sistema volta a ficar em regime. Desta
forma, pode-se afirmar que:
vc ( t = 0) = 0 V : iL ( t = 0 ) = 2/3 mA : vc ( t = ) = 12 V e iL ( t = ) = 0 mA∞ ∞
vc ( t = 0) = 12 V : iL ( t = 0 ) = 0 A : vc ( t = ) = 12 V e iL ( t = ) = 0 mA∞ ∞
vc ( t = 0) = 0 V : iL ( t = 0 ) = 2/3 A : vc ( t = ) = 4 V e iL ( t = ) = 1 mA∞ ∞
vc ( t = 0) = 12 V : iL ( t = 0 ) = 0 A : vc ( t = ) = 4 V e iL ( t = ) = 1 mA∞ ∞
vc ( t = 0) = -12 V : iL ( t = 0 ) = 0 A : vc ( t = ) = 4 V e iL ( t = ) = 1 mA∞ ∞
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
A resposta certa é: vc ( t = 0) = 12 V : iL ( t = 0 ) = 0 A : vc ( t = ) = 4 V e iL ( t = ) = 1 mA∞ ∞
10 Marcar para revisão
(CESGRANRIO - 2014) Considere que o circuito da Figura abaixo está inicialmente operando em regime
permanente com a chave S1 aberta e o capacitor C completamente descarregado.
11/10/25, 6:14 PM estacio.saladeavaliacoes.com.br/exercicio/6912557e6119a248dfcbf5ee/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6912557e6119a248dfcbf5ee/gabarito/ 3/4
A
B
C
D
E
Figura Q8 complementar ao exercício - Fonte: CESGRANRIO, 2014.
Dessa forma, qual deve ser o valor da resistência elétrica de R2, em ohms, para que a corrente iC no capacitor
seja de 5,0 mA, imediatamente após o fechamento da chave ideal S1?
400
600
1.000
6.000
10.000
Resposta correta
Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado!
Gabarito Comentado
A resposta certa é: 400
11/10/25, 6:14 PM estacio.saladeavaliacoes.com.br/exercicio/6912557e6119a248dfcbf5ee/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6912557e6119a248dfcbf5ee/gabarito/4/4
