ESTUDO DIRIGIDO – TERRAPLENAGEM

Curso: Engenharia Civil
Disciplina: Estradas
Professor: Lívia Rodrigues Pimenta
Aluno: Matheus Henrique Santos Costa Felippe
Data: 07/12/2025

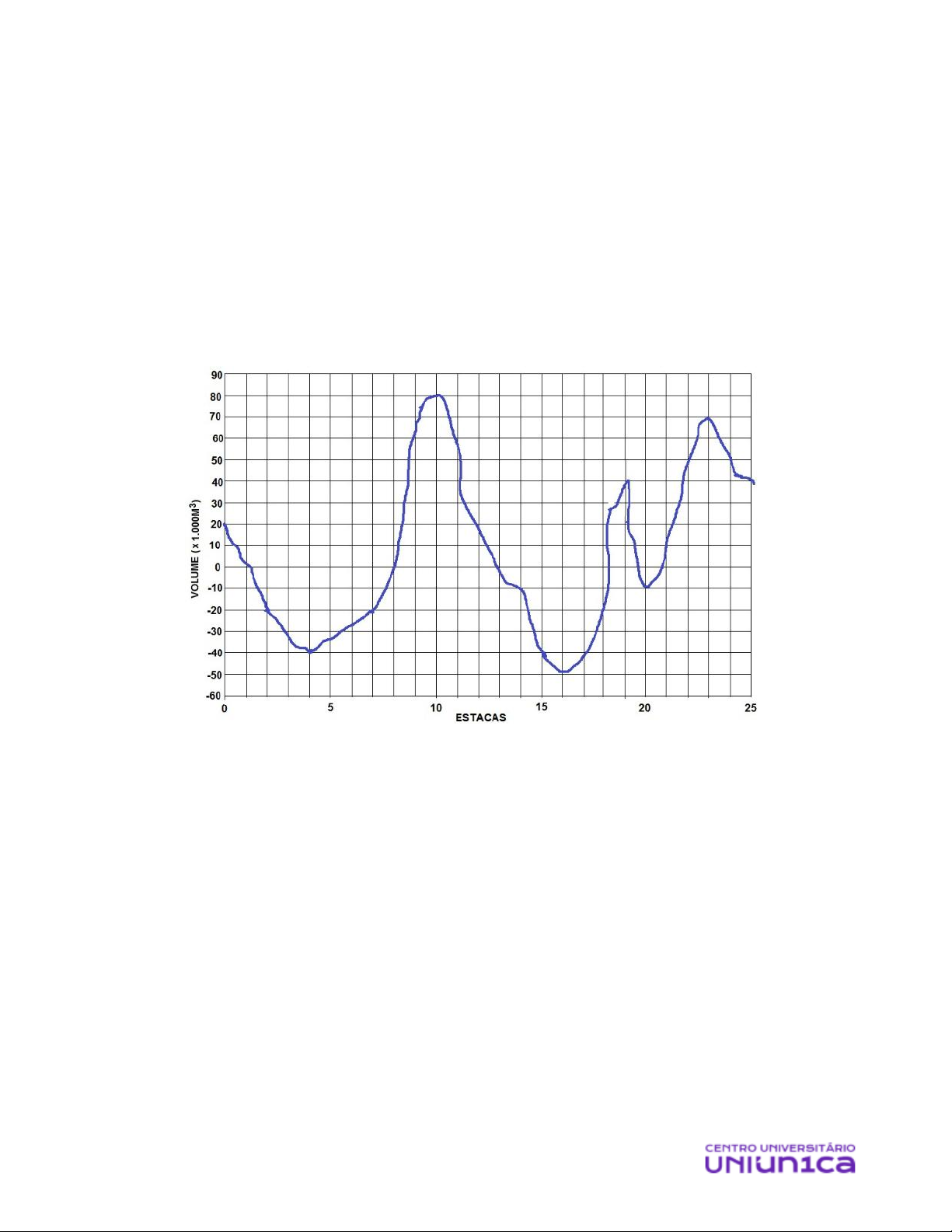

Diagrama de Massas (Brückner) utilizado:

Metodologia: os valores por estaca (ordenada do diagrama) foram digitalizados
automaticamente a partir da imagem, e interpretados como volume acumulado em
milhares de m³. A distância entre estacas é 20 m. O Momento de Transporte (MT)
foi obtido como a área trapezoidal entre a curva e a linha de compensação (reta
ligando os extremos do trecho), multiplicada pelo espaçamento. A Distância Média
de Transporte (DMT) foi calculada como DMT = MT / |ΔV|.

javascript:void(0)
 Página 2 de 3


Estaca Ordenada (×1000 m³)
0 43.74
1 87.90
2 20.61
3 9.04
4 -17.24
5 -28.46
6 -22.50
7 -14.09
8 -9.88
9 31.82
10 84.39
11 86.85
12 41.29
Estaca Ordenada (×1000 m³)
13 20.96
14 8.69
15 -2.87
16 -33.71
17 -37.22
18 -11.29
19 47.24
20 22.71
21 23.06
22 60.21
23 80.19
24 62.31
25 52.50

1) Análise do diagrama de massas (espaçamento = 20 m):
a) Volume de solo entre as estacas 1 e 8: ΔV = V₈ − V₁ = -9.88 − 87.90 = -97.78
× 1000 = -97780 m³ (sinal negativo indica aterro).
b) DMT e MT (1 a 8): MT = 5,733,645 m³·m; DMT = MT/|ΔV| = 58.64 m (≈ 0.059
km).
c) Maior volume de corte: entre as estacas 5 (mín.) e 11 (máx.), ΔV = 115.30 ×
1000 = 115,304 m³.
d) Maior volume de aterro: entre as estacas 11 (máx.) e 17 (mín.), ΔV = -124.07
× 1000 = -124,065 m³ (valor absoluto).
e) Pontos de passagem de corte → aterro (máximos locais): estacas 1, 11, 19,
23.
f) Pontos de passagem de aterro → corte (mínimos locais): estacas 5, 17, 20.
g) Volume de aterro entre as estacas 12 e 15: ΔV = V₁₅ − V₁₂ = -2.87 − 41.29 = -
44.16 × 1000 = -44,159 m³ (aterro).
h) Volume de corte entre as estacas 21 e 22: ΔV = V₂₂ − V₂₁ = 60.21 − 23.06 =
37.15 × 1000 = 37,150 m³ (corte).
 Página 3 de 3


2) Trecho entre as estacas 8 e 13 (espaçamento = 20 m):
a) Volume de solo: ΔV = V₁₃ − V₈ = 20.96 − -9.88 = 30.84 × 1000 = 30,841 m³
(corte).
b) DMT: 144.09 m (≈ 0.144 km).
c) Momento de Transporte: MT = 4,443,925 m³·m.
d) Custo de transporte (R$ 2,85/m³/km): C = V · DMT · preço = 30,841 · 0.144 ·
2,85 = R$ 12,665.19.

3) Transporte de 230 m³ de corte (terra comum úmida):
a) Volume transportado (material solto, empolamento 25%): Vₜ = 230 · (1 + 0,25)
= 287.50 m³.
b) Volume compactado (fator de homogeneização 15%): V𝑐 = Vₜ · (1 − 0,15) =
244.38 m³.
c) Número de viagens (caminhão 16 m³): n = ⌈Vₜ/16⌉ = 18 viagens.
d) Custo total do transporte: 18 · R$ 120,00 = R$ 2,160.00.
