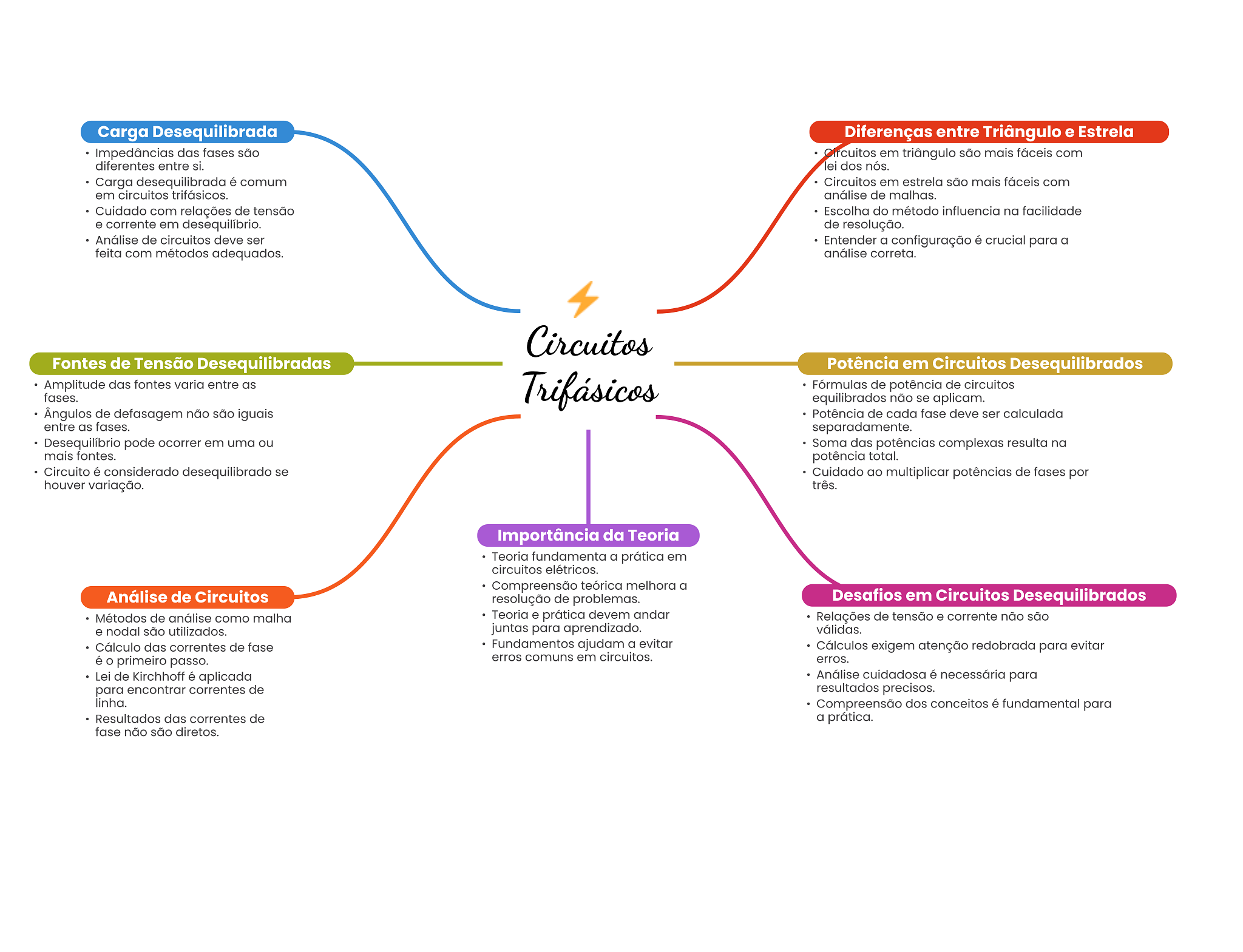

Mapa Mental - Circuitos Trifásicos

Prévia do material em texto

Carga Desequilibrada Diferenças entre Triângulo e Estrela Impedâncias das fases são Circuitos em triângulo são mais fáceis com diferentes entre si. lei dos nós. Carga desequilibrada é comum Circuitos em estrela são mais fáceis com em circuitos trifásicos. análise de malhas. Cuidado com relações de tensão Escolha do método influencia na facilidade e corrente em desequilíbrio. de resolução. Análise de circuitos deve ser Entender a configuração é crucial para a feita com métodos adequados. análise correta. Circuitos Fontes de Tensão Desequilibradas Potência em Circuitos Desequilibrados Amplitude das fontes varia entre as fases. Trifásicos Fórmulas de potência de circuitos equilibrados não se aplicam. Ângulos de defasagem não são iguais Potência de cada fase deve ser calculada entre as fases. separadamente. Desequilibrio pode ocorrer em uma ou Soma das potências complexas resulta na mais fontes. potência total. Circuito é considerado desequilibrado se Cuidado ao multiplicar potências de fases por houver variação. três. Importância da Teoria Teoria fundamenta a prática em circuitos elétricos. Compreensão teórica melhora a Análise de Circuitos resolução de problemas. Desafios em Circuitos Desequilibrados Métodos de análise como malha Teoria e prática devem andar Relações de tensão e corrente não são e nodal são utilizados. juntas para aprendizado. válidas. Cálculo das correntes de fase Fundamentos ajudam a evitar Cálculos exigem atenção redobrada para evitar é primeiro passo. erros comuns em circuitos. erros. Lei de Kirchhoff é aplicada Análise cuidadosa é necessária para para encontrar correntes de resultados precisos. linha. Compreensão dos conceitos é fundamental para Resultados das correntes de a prática. fase não são diretos.
