Prévia do material em texto

A
B
C
D
E

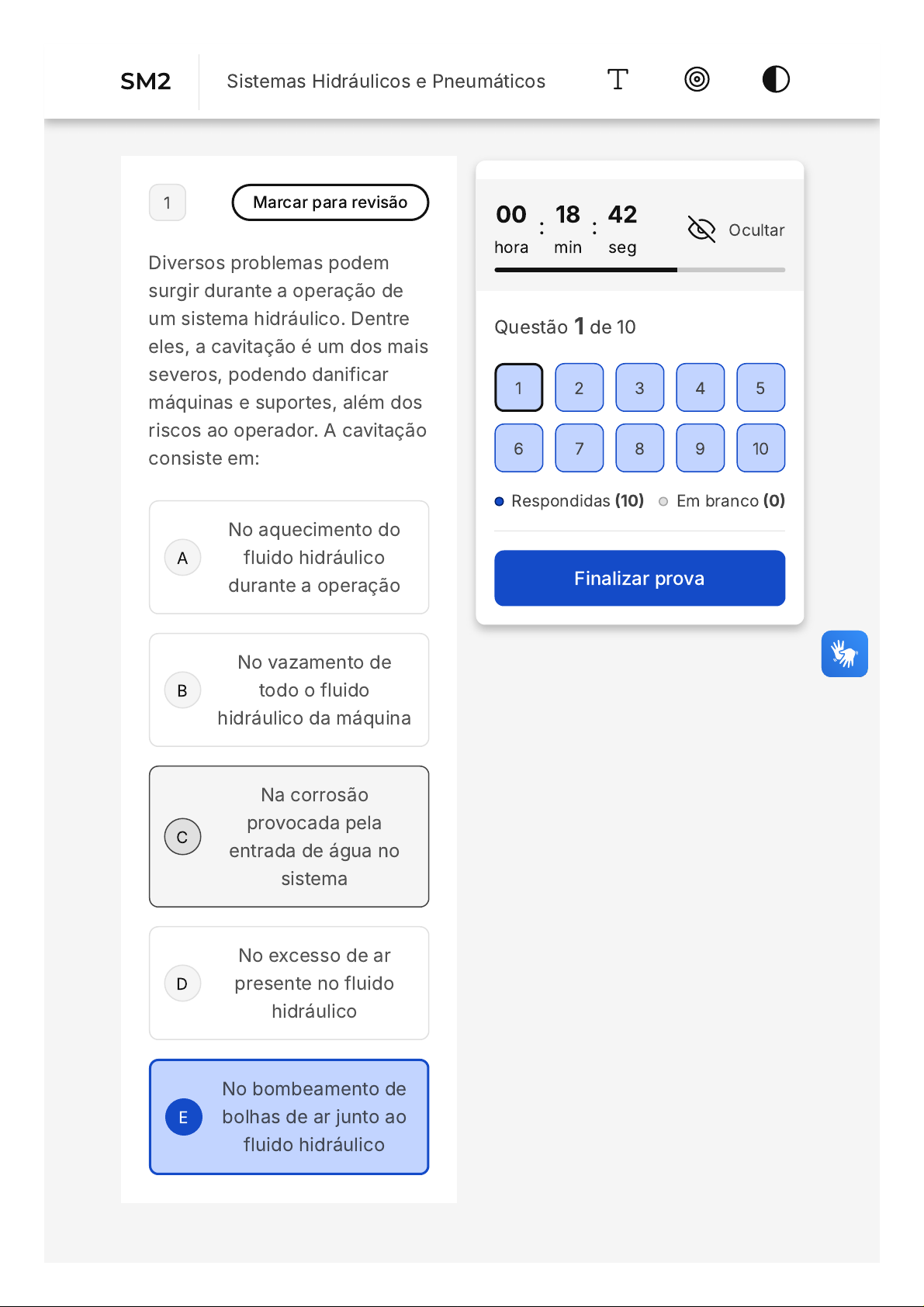

1 Marcar para revisão
Diversos problemas podem
surgir durante a operação de
um sistema hidráulico. Dentre
eles, a cavitação é um dos mais
severos, podendo danificar
máquinas e suportes, além dos
riscos ao operador. A cavitação
consiste em:
No aquecimento do
fluido hidráulico
durante a operação
No vazamento de
todo o fluido
hidráulico da máquina
Na corrosão
provocada pela
entrada de água no
sistema
No excesso de ar
presente no fluido
hidráulico
No bombeamento de
bolhas de ar junto ao
fluido hidráulico
00
hora
: 18
min
: 42
seg
Ocultar
Questão 1 de 10
Respondidas (10) Em branco (0)
Finalizar prova
1 2 3 4 5
6 7 8 9 10
SM2 Sistemas Hidráulicos e Pneumáticos
A
B
C
D
E
2 Marcar para revisão
Um elevador hidráulico possuía
uma relação entre suas forças
de F =2.F  . Sua base de saída
(placa na qual a carga a ser
erguida é depositada) teve que
ser substituída por uma base
com o dobro da área original. É
possível afirmar que a nova
relação entre as forças de
entrada e de saída será:
2 1
F =2.F2 1
F =4.F2 1
F =2.F1 2
F =4.F1 2
F =F1 2
3 Marcar para revisão
A operação de um sistema
hidráulico vai além da sua
utilização no processo
produtivo. As ações para
preservação dos equipamentos
também devem ser
cuidadosamente
implementadas e corretamente
A
B
C
D
E
executadas. Dentre esses
cuidados pode-se citar:
Substituição do óleo
apenas quando o
reservatório estiver
vazio
Manutenção do nível
do óleo sempre no
limite para evitar
desabastecimento
Substituição
frequente do óleo de
acordo com
especificado
Limpeza do sistema
hidráulico apenas
quando houver
vazamentos
Conservação do
reservatório arejado
para evitar a formação
de gases no seu
interior
4 Marcar para revisão
No desenvolvimento de um
sistema hidráulico para
operação de um motor
hidráulico, a parte fundamental
do sistema que será
A
B
C
D
E
responsável por permitir que o
atuador inverta seu sentido de
rotação será:
A bomba.
O reservatório.
A válvula direcional.
A válvula de retorno.
O atuador.
5 Marcar para revisão
Na hidráulica os movimentos
dos atuadores hidráulicos são
controlados por elementos
denominados válvulas. A figura
apresenta uma válvula simples
bastante utilizada em sistemas
hidráulicos para fornecimento
ou interrupção do fluido
hidráulico para o sistema.
Observando a figura abaixo, é
seguro afirmar que a válvula
apresenta:
A
B
C
D
E
A
B
1 via.
2 vias.
5 vias.
10 vias.
4 vias.
6 Marcar para revisão
O acionamento do tipo
mecânico é utilizado de
maneira ampla na operação de
sistemas hidráulicos em
situações em que a interação
com o ser humano seja
indesejável, impossível ou
perigosa. Dessa maneira, o
símbolo abaixo representa um
acionamento:
por rolete
escamoteável.
por pino.
C
D
E
A
B
C
D
E
por gatilho.
por mola.
por alavanca.
7 Marcar para revisão
Um projeto hidráulico começa
pela especificação das ações
que se pretende obter com os
atuadores e do tipo de
movimento que se espera
desses elementos. O cilindro
linear que possui duas
conexões para movimentação
do cilindro, uma para avanço e
outra para recuo, é do tipo:
Cilindro de ação
dupla.
Cilindro de ação
simples.
Cilindro telescópico.
Cilindro de haste
dupla.
Cilindro passante.
A
B
C
D
E
8 Marcar para revisão
As dimensões de um cilindro
são fundamentais para sua
adequada especificação no
uso em processos produtivos.
Um êmbolo que apresente um
diâmetro de possui uma
área de avanço de .
Esses dados permitem a
determinação de parâmetros
essenciais para a
implementação do projeto. Para
o cilindro da questão, para ser
aplicada uma força de avanço
de , a pressão
necessária do ar comprimido,
em , será de:
5cm
19, 63cm2
10kgf
kgf/cm2
5,1
0,51
10
1
51
9 Marcar para revisão
No condicionamento do ar de
sistemas pneumáticos,
A
B
C
D
E
diversos componentes podem
e devem ser utilizados com as
mais diversas finalidades:
reduzir a umidade, promover a
lubrificação, remover
impurezas, entre outras. O
componente de
condicionamento do ar
comprimido ilustrado na figura
abaixo exerce a função de:
Fonte: ABNT NBR 8896:1985
(ISO 1219) - Apostila Tecnologia
Hidráulica Industrial -
Simbologia dos Componentes -
M2001-2 BR
armazenar energia
pneumática
filtrar o ar comprimido
armazenar energia
hidráulica
comprimir o ar
lubrificar o ar.
10 Marcar para revisão
A potência é definida como o
quanto de trabalho pode ser
realizado em determinado
tempo. Se um peso de 12 kgf
A
B
C
D
E
for levantado a 10 metros
durante 2 minutos, a potência
necessária para realização
desse trabalho será igual a:
10 kgf m/s
12 kgf m/s
60 kgf m/s
1 kgf m/s
2 kgf m/s
