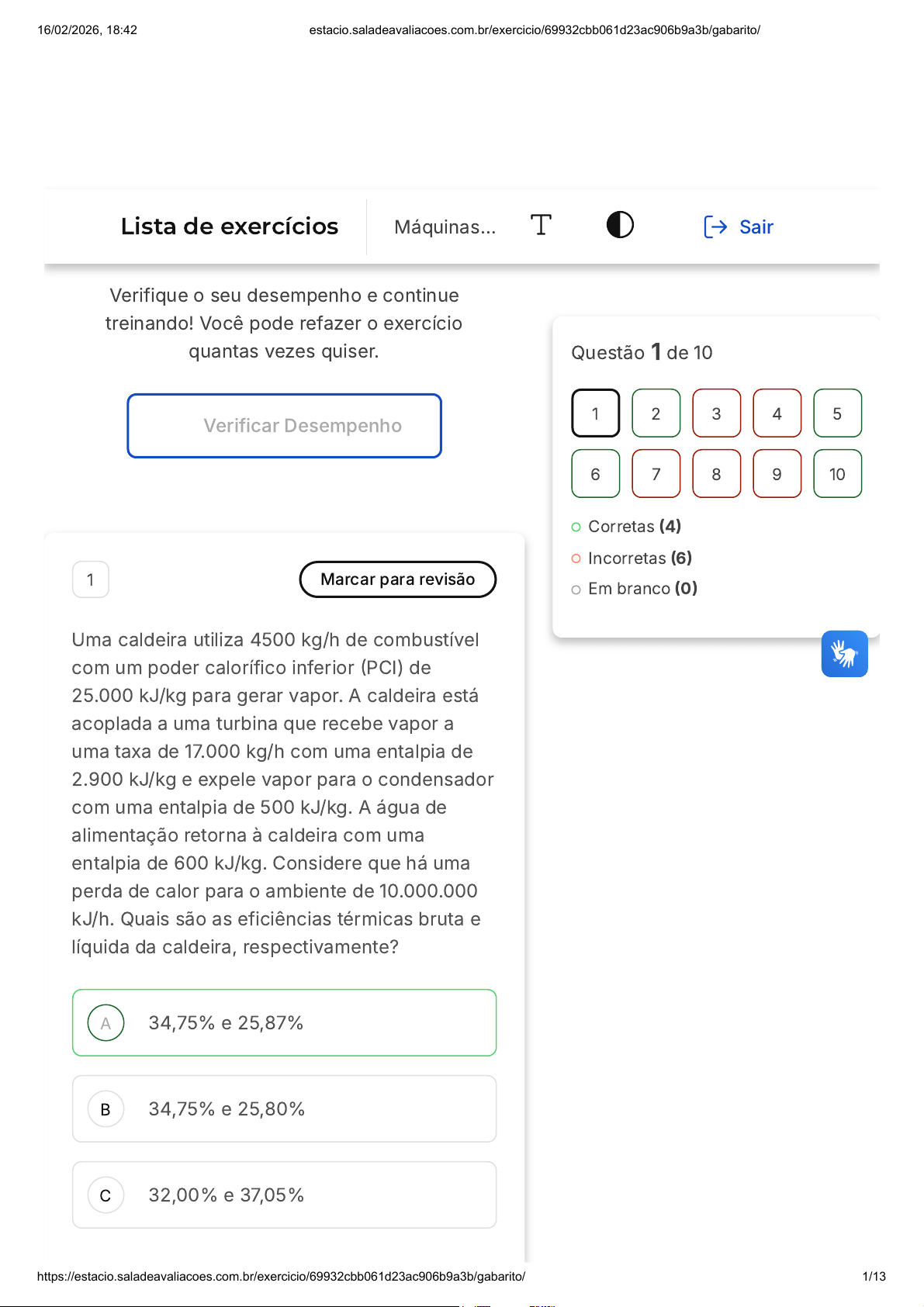

Uma caldeira utiliza 4500 kg/h de combustível
com um poder calorífico inferior (PCI) de
25.000 kJ/kg para gerar vapor. A caldeira está
acoplada a uma turbina que recebe vapor a
uma taxa de 17.000 kg/h com uma entalpia de
2.900 kJ/kg e expele vapor para o condensador
com uma entalpia de 500 kJ/kg. A água de
alimentação retorna à caldeira com uma
entalpia de 600 kJ/kg. Considere que há uma
perda de calor para o ambiente de 10.000.000
kJ/h. Quais são as eficiências térmicas bruta e
líquida da caldeira, respectivamente?
  34,75% e 25,87%
  34,75% e 25,80%
  32,00% e 37,05%
Questão 1 de 10
Corretas (4)
Incorretas (6)
Em branco (0)
1 2 3 4 5
6 7 8 9 10
Lista de exercícios Máquinas… Sair
16/02/2026, 18:42 estacio.saladeavaliacoes.com.br/exercicio/69932cbb061d23ac906b9a3b/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/69932cbb061d23ac906b9a3b/gabarito/ 1/13
D
E
  35,23% e 24,13%
  38, 00% e 00,00 %
Resposta incorreta
Opa! A alternativa correta é a letra
A. Confira o gabarito comentado!
Gabarito Comentado
$$
\begin{aligned}
Q_{\text {útil }}=m_{\text {vapor }} &
\times(\text { Entalpia de saída }- \text {
Entalpia de entrada }) \\
& =17.000 kg / h \times(2.900-600) kJ /
kg=39.100 .000 kJ / h
\end{aligned}
$$
Energia fornecida pelo combustível:
$$
Q_{\text {combustivel }}=m_{\text
{combustivel }} \times PCI=4.500 kg / h
\times 25.000 kJ / kg=112.500 .000 kJ / h
$$
Eficiência térmica bruta:
$$
\eta_{\text {bruta }}=\frac{39.100 .000, kJ /
h}{112.500 .000 kJ / h}=0,3475 \text { ou }
34,75 \%
$$
Levando em conta a perda de calor:
Energia útil líquida = Energia útil transferida
ao vapor - Perdas de calor Proporção de
energia útil líquida \(=39.100 .000-10.000
.000=29.100 .000 kJ / h\)
16/02/2026, 18:42 estacio.saladeavaliacoes.com.br/exercicio/69932cbb061d23ac906b9a3b/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/69932cbb061d23ac906b9a3b/gabarito/ 2/13
A
B
C
D
E
Eficiência térmica líquida:
$$
\eta_{\text {líquida }}=\frac{29.100 .000, kJ
/ h}{112.500 .000, kJ / h}=0,2587 \text { ou
} 25,87 \%
$$
2 Marcar para revisão
Em uma usina, é instalada uma nova caldeira
para geração de vapor para abastecimento de
uma nova turbina. Suponha que a eficiência
térmica de uma caldeira ( \(\eta t\) ) seja de \(80
\%\). Se a energia total fornecida ao sistema é
de 12.000 kJ , qual é a quantidade de energia
útil aproveitada pelo sistema?
  8.000 kJ
  9.000 kJ
  9.600 kJ
  10.200 kJ
  12.000 kJ
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
16/02/2026, 18:42 estacio.saladeavaliacoes.com.br/exercicio/69932cbb061d23ac906b9a3b/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/69932cbb061d23ac906b9a3b/gabarito/ 3/13
A
B
C
D
E
Gabarito Comentado
Reorganizando a fórmula, temos Energia
útil \(=\eta t \times\) Energia total
Substituindo os valores: \(0,8 \times
12000\) kJ=9600 kJ. Portanto, a energia
útil aproveitada é de 9.600 kJ.
3 Marcar para revisão
A operação eficiente de uma caldeira é
impactada por diversos fatores. Alguns
influenciam diretamente seu desempenho,
enquanto outros têm efeitos indiretos. Qual dos
seguintes fatores mais diretamente influencia a
eficiência térmica de uma caldeira?
  A pressão do vapor gerado
  A quantidade de água de alimentação
  O tipo de combustível utilizado
  A temperatura dos gases de
exaustão
  A manutenção das tubulações de
água
Resposta incorreta
Opa! A alternativa correta é a letra
D. Confira o gabarito comentado!
16/02/2026, 18:42 estacio.saladeavaliacoes.com.br/exercicio/69932cbb061d23ac906b9a3b/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/69932cbb061d23ac906b9a3b/gabarito/ 4/13
A
B
C
Gabarito Comentado
A eficiência térmica de uma caldeira é
fortemente influenciada pela temperatura
dos gases de exaustão. Gases de exaustão
mais quentes indicam que há uma perda
significativa de calor, reduzindo a
eficiência térmica. Melhorar a recuperação
de calor dos gases de exaustão pode
aumentar a eficiência térmica da caldeira.
As outras opções também podem afetar a
operação da caldeira, mas não estão
diretamente relacionadas à eficiência
térmica como os gases de exaustão.
4 Marcar para revisão
A manutenção regular de chaminés de caldeiras
é vital para segurança e conformidade
ambiental. Essa manutenção deve seguir as
regulamentações. Segundo a NR-13, por que é
necessário realizar a manutenção periódica das
chaminés das caldeiras?
  Para reduzir o consumo de
combustível
  Para evitar a corrosão interna dos
tubos de condução de vapor
  Para assegurar a exaustão dos gases
de forma segura e eficiente
16/02/2026, 18:42 estacio.saladeavaliacoes.com.br/exercicio/69932cbb061d23ac906b9a3b/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/69932cbb061d23ac906b9a3b/gabarito/ 5/13
D
E
  Para garantir que o vapor gerado
esteja livre de impurezas
  Para monitorar o nível de água na
caldeira
Resposta incorreta
Opa! A alternativa correta é a letra
C. Confira o gabarito comentado!
Gabarito Comentado
A manutenção periódica das chaminés é
essencial para garantir que os gases de
combustão sejam removidos de forma
eficaz, evitando acúmulo de substâncias
nocivas e assegurando a segurança
ambiental e operacional. As demais não
refletem o objetivo principal da
manutenção das chaminés, que é a gestão
segura e eficiente dos produtos da
combustão.
5 Marcar para revisão
Caldeiras elétricas representam uma alternativa
distinta aos sistemas tradicionais baseados em
combustão. Suas características operacionais
diferem significativamente. Em relação às
caldeiras de aquecimento elétrico, qual das
seguintes características é correta?
16/02/2026, 18:42 estacio.saladeavaliacoes.com.br/exercicio/69932cbb061d23ac906b9a3b/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/69932cbb061d23ac906b9a3b/gabarito/ 6/13
A
B
C
D
E
  Utilizam combustão interna para
gerar calor
  Possuem tempos de resposta mais
lentos em comparação com caldeiras
a gás
  São mais compactas e ideais para
ambientes com restrição de emissões
  Necessitam de chaminés para expelir
gases de combustão
  São indicadas para aplicações de alta
pressão e grandes capacidades
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
As caldeiras de aquecimento elétrico são
conhecidas por serem mais compactas e
não produzirem emissões diretas, pois não
há combustão de combustível. Isso as
torna ideais para locais onde as emissões
devem ser controladas ou eliminadas. Além
disso, elas não requerem chaminés, e sua
operação é bastante rápida, com tempos
de resposta curtos. As outras opções
descrevem características de caldeiras que
usam combustíveis fósseis.
16/02/2026, 18:42 estacio.saladeavaliacoes.com.br/exercicio/69932cbb061d23ac906b9a3b/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/69932cbb061d23ac906b9a3b/gabarito/ 7/13
A
B
C
D
E
6 Marcar para revisão
O monitoramento da temperatura em uma
caldeira é essencial tanto para segurança
quanto para desempenho ideal. Conforme a
NR-13, qual é a importância do monitoramento
da temperatura em uma caldeira?
  Evitar que haja a corrosão interna
dos tubos
  Assegurar a temperatura ideal do
vapor
  Prevenir que haja a combustão
incompleta do combustível
  Controlar o fluxo de combustível para
a fornalha
  Minimizar o consumo de água de
alimentação
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
O monitoramento da temperatura na
caldeira é crucial para garantir que o vapor
gerado tenha a temperatura correta para as
aplicações pretendidas. Temperaturas
inadequadaspodem comprometer a
eficiência do processo e a integridade dos
equipamentos que utilizam o vapor. As
16/02/2026, 18:42 estacio.saladeavaliacoes.com.br/exercicio/69932cbb061d23ac906b9a3b/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/69932cbb061d23ac906b9a3b/gabarito/ 8/13
A
B
C
D
E
outras opções, embora relevantes, não
capturam a importância central do controle
de temperatura em relação à qualidade do
vapor.
7 Marcar para revisão
A eficiência térmica de uma caldeira \((\eta t)\)
é dada pela razão entre a energia útil
aproveitada e a energia total fornecida ao
sistema. Se uma caldeira recebe 10.000 kJ de
energia na forma de combustível e converte
7.500 kJ dessa energia em vapor útil, qual é a
eficiência térmica dessa caldeira?
  65%
  70%
  75%
  80%
  85%
Resposta incorreta
Opa! A alternativa correta é a letra
C. Confira o gabarito comentado!
Gabarito Comentado
 A eficiência térmica é calculada usando a
fórmula
16/02/2026, 18:42 estacio.saladeavaliacoes.com.br/exercicio/69932cbb061d23ac906b9a3b/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/69932cbb061d23ac906b9a3b/gabarito/ 9/13
A
B
C
$$
\eta_t=\frac{7500 kJ}{10000 kJ} \times 100
\%=75 \%
$$
A caldeira converte 75\% da energia
fornecida em energia útil na forma de
vapor.
8 Marcar para revisão
Em uma caldeira industrial, a fornalha
desempenha um papel crucial no processo de
geração de vapor. A eficiência da fornalha é
fundamental para a operação segura e
econômica da caldeira, pois influencia
diretamente a quantidade de calor disponível
para transformar a água em vapor.
Qual das alternativas abaixo descreve
corretamente a principal função da fornalha na
caldeira?
  Armazenar o combustível utilizado na
caldeira
  Transferir o calor diretamente para o
vapor gerado
  Regular o fluxo de vapor para as
tubulações de saída
16/02/2026, 18:42 estacio.saladeavaliacoes.com.br/exercicio/69932cbb061d23ac906b9a3b/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/69932cbb061d23ac906b9a3b/gabarito/ 10/13
D
E
  Controlar a pressão de operação da
caldeira
  Manter o processo de combustão
sob controle para aproveitamento do
calor
Resposta incorreta
Opa! A alternativa correta é a letra
E. Confira o gabarito comentado!
Gabarito Comentado
A função primária da fornalha em uma
caldeira é garantir a mistura do combustível
com o ar para que a combustão seja
iniciada de forma eficiente. Essa
combustão gera o calor necessário para
aquecer a água e produzir vapor. A
eficiência desse processo de combustão é
essencial para o bom funcionamento da
caldeira. As outras opções descrevem
funções que não são diretamente
relacionadas ao papel principal da fornalha.
9 Marcar para revisão
Existem vários tipos de caldeiras, cada uma
com designs diferentes. O projeto afeta como a
transferência de calor ocorre. Qual das
seguintes características descreve melhor uma
caldeira flamotubular?
16/02/2026, 18:42 estacio.saladeavaliacoes.com.br/exercicio/69932cbb061d23ac906b9a3b/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/69932cbb061d23ac906b9a3b/gabarito/ 11/13
A
B
C
D
E
  A água circula dentro dos tubos e os
gases quentes passam por fora
  O aquecimento é feito diretamente
por resistências elétricas
  Os gases quentes resultantes da
combustão passam pelos tubos e a
água ao redor
  Utiliza grandes quantidades de
eletricidade para gerar calor
  A caldeira é compacta e geralmente
usada para pequenas aplicações
Resposta incorreta
Opa! A alternativa correta é a letra
C. Confira o gabarito comentado!
Gabarito Comentado
Nas caldeiras flamotubulares, os gases
quentes da combustão passam por dentro
dos tubos, enquanto a água que será
transformada em vapor está ao redor
desses tubos. Essa configuração é
diferente das caldeiras aquatubulares,
onde a água passa pelos tubos. As demais
alternativas descrevem características de
outros tipos de caldeiras, como
aquatubulares ou de aquecimento elétrico.
10 Marcar para revisão
16/02/2026, 18:42 estacio.saladeavaliacoes.com.br/exercicio/69932cbb061d23ac906b9a3b/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/69932cbb061d23ac906b9a3b/gabarito/ 12/13
A
B
C
D
E
A operação adequada de uma caldeira envolve
uma sequência de processos, começando com
a combustão. No ciclo de operação de uma
caldeira, qual é a principal função da câmara de
combustão?
Armazenar o vapor gerado
Facilitar a troca de calor
  Queimar o combustível para gerar
calor
  Condensar o vapor
  Regular a pressão do vapor
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
A câmara de combustão é onde o
combustível é queimado para gerar calor.
Esse calor é então transferido para a água
ou fluido de caldeira, transformando-o em
vapor. As outras opções não
correspondem diretamente à função da
câmara de combustão.
16/02/2026, 18:42 estacio.saladeavaliacoes.com.br/exercicio/69932cbb061d23ac906b9a3b/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/69932cbb061d23ac906b9a3b/gabarito/ 13/13
