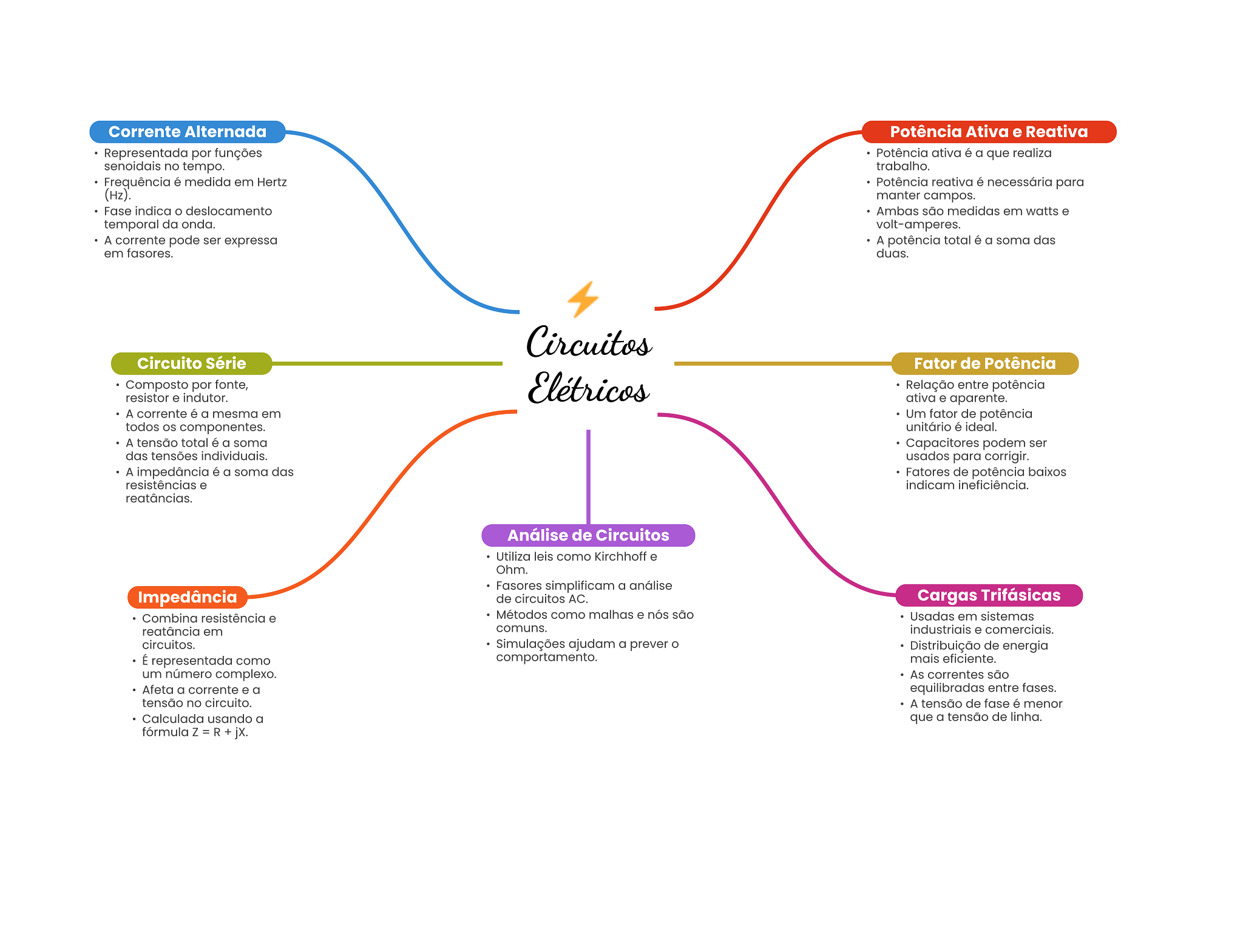

Corrente Alternada Potência Ativa e Reativa Representada por funções Potência ativa é a que realiza senoidais no tempo. trabalho. Frequência é medida em Hertz Potência reativa é necessária para (Hz). manter campos. Fase indica deslocamento Ambas são medidas em watts e temporal da onda. volt-amperes. A corrente pode ser expressa A potência total é a soma das em fasores. duas. Circuitos Circuito Série Fator de Potência Composto por fonte, resistor e indutor. Elétricos Relação entre potência ativa e aparente. A corrente é a mesma em Um fator de potência todos OS componentes. unitário é ideal. A tensão total é a soma Capacitores podem ser das tensões individuais. usados para corrigir. A impedância é a soma das Fatores de potência baixos resistências e indicam ineficiência. reatâncias. Análise de Circuitos Utiliza leis como Kirchhoff e Ohm. Fasores simplificam a análise Impedância de circuitos AC. Cargas Trifásicas Combina resistência e Métodos como malhas e nós são Usadas em sistemas reatância em comuns. industriais e comerciais. circuitos. Simulações ajudam a prever Distribuição de energia É representada como comportamento. mais eficiente. um número complexo. As correntes são Afeta a corrente e a equilibradas entre fases. tensão no circuito. A tensão de fase é menor Calculada usando a que a tensão de linha. fórmula Z = R +
