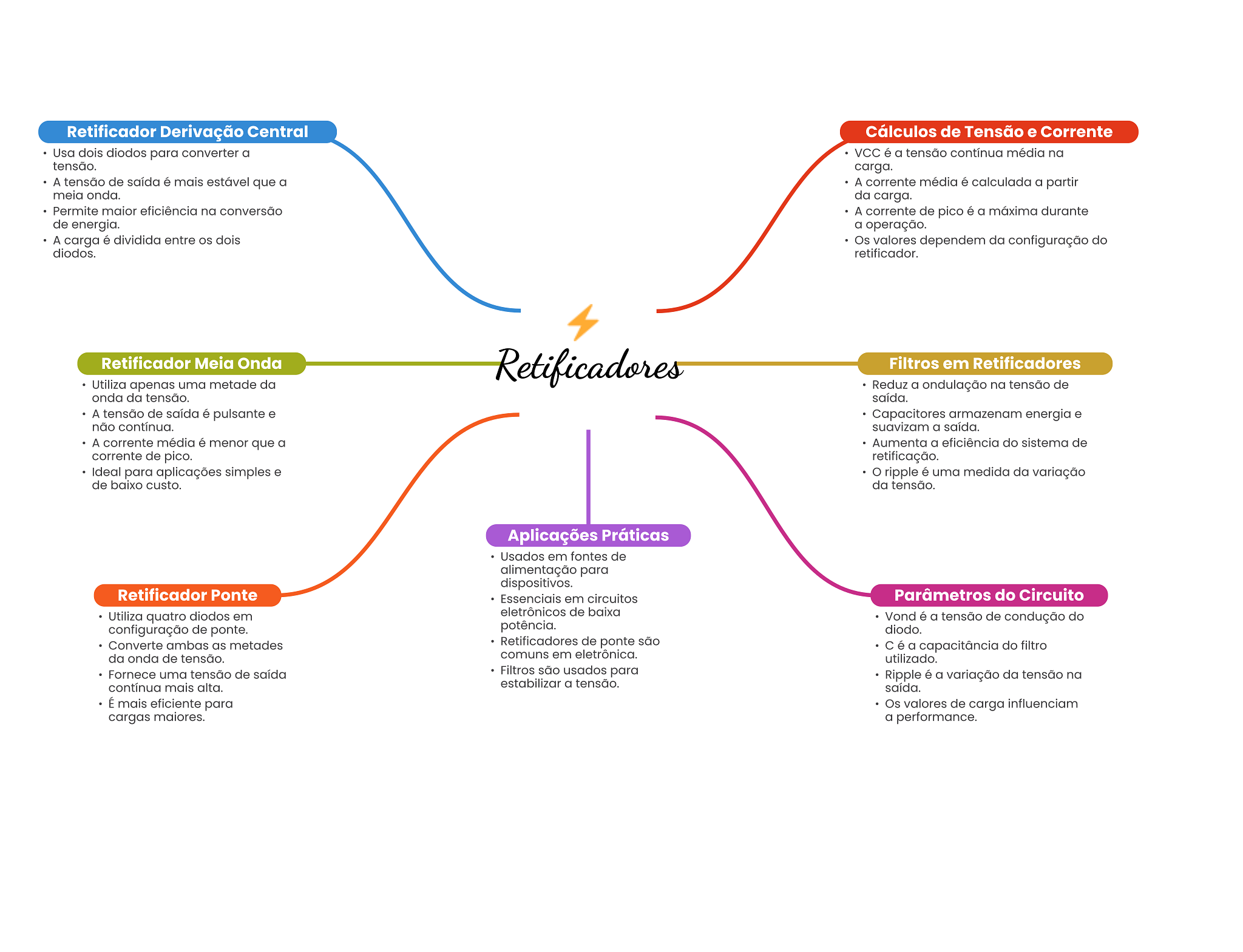

Mapa Mental - Retificadores

Prévia do material em texto

Retificador Derivação Central Cálculos de Tensão e Corrente Usa dois diodos para converter a VCC é a tensão contínua média na tensão. carga. A tensão de saída é mais estável que a A corrente média é calculada a partir meia onda. da carga. Permite maior eficiência na conversão A corrente de pico é a máxima durante de energia. a operação. A carga é dividida entre OS dois Os valores dependem da configuração do diodos. retificador. Retificador Meia Onda Retificadores Filtros em Retificadores Utiliza apenas uma metade da Reduz a ondulação na tensão de onda da tensão. saída. A tensão de saída é pulsante e Capacitores armazenam energia e não contínua. suavizam a saída. A corrente média é menor que a Aumenta a eficiência do sistema de corrente de pico. retificação. Ideal para aplicações simples e ripple é uma medida da variação de baixo custo. da tensão. Aplicações Práticas Usados em fontes de alimentação para dispositivos. Retificador Ponte Essenciais em circuitos Parâmetros do Circuito Utiliza quatro diodos em eletrônicos de baixa Vond é a tensão de condução do configuração de ponte. potência. diodo. Converte ambas as metades Retificadores de ponte são C é a capacitância do filtro da onda de tensão. comuns em eletrônica. utilizado. Fornece uma tensão de saída Filtros são usados para Ripple é a variação da tensão na contínua mais alta. estabilizar a tensão. saída. É mais eficiente para Os valores de carga influenciam cargas maiores. a performance.
