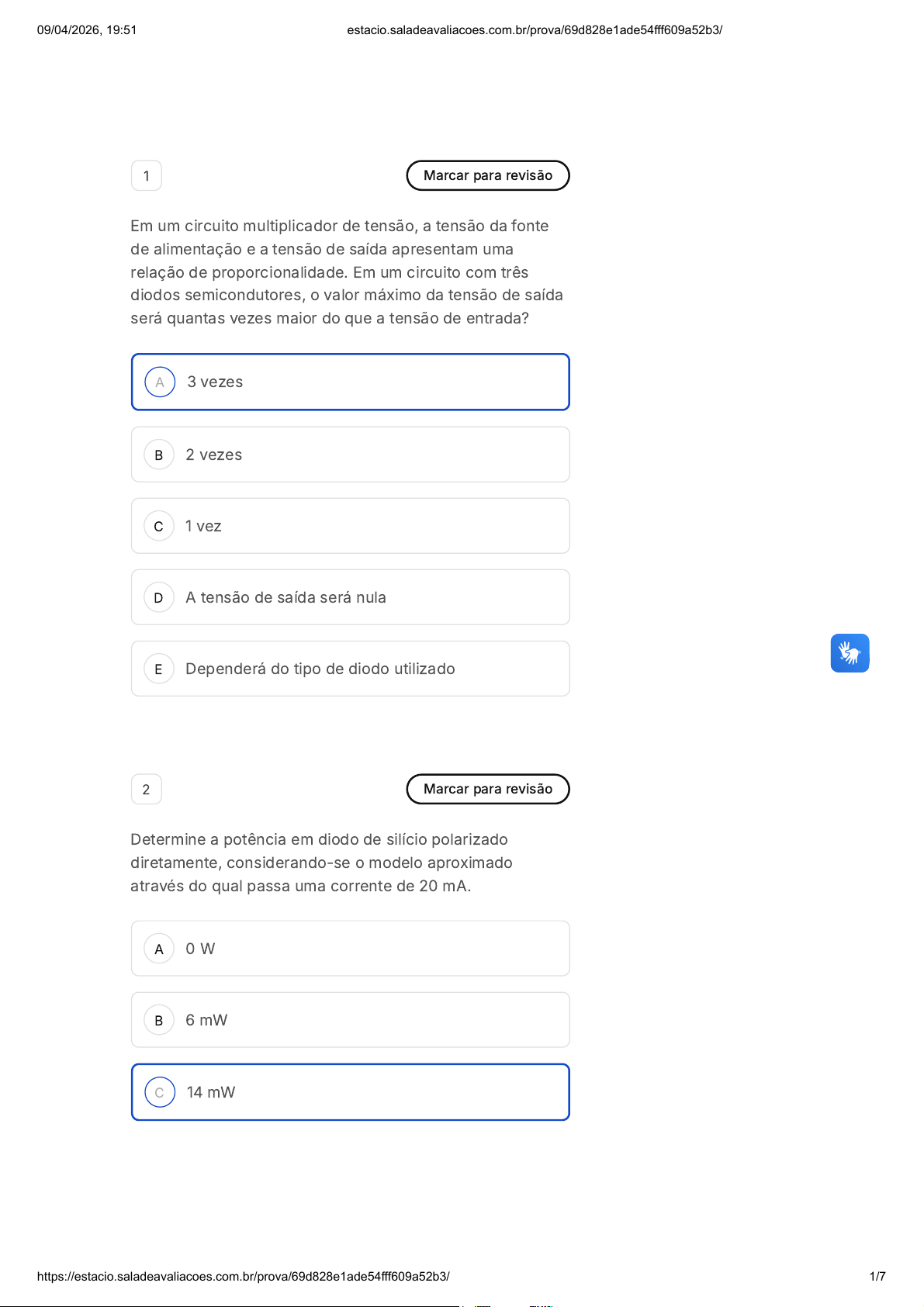

1 Marcar para revisão
Em um circuito multiplicador de tensão, a tensão da fonte
de alimentação e a tensão de saída apresentam uma
relação de proporcionalidade. Em um circuito com três
diodos semicondutores, o valor máximo da tensão de saída
será quantas vezes maior do que a tensão de entrada?
3 vezes
2 vezes
1 vez
A tensão de saída será nula
Dependerá do tipo de diodo utilizado
2 Marcar para revisão
Determine a potência em diodo de silício polarizado
diretamente, considerando-se o modelo aproximado
através do qual passa uma corrente de 20 mA.
0 W
6 mW
14 mW
09/04/2026, 19:51 estacio.saladeavaliacoes.com.br/prova/69d828e1ade54fff609a52b3/
https://estacio.saladeavaliacoes.com.br/prova/69d828e1ade54fff609a52b3/ 1/7
D
E
A
B
C
D
E
A
B
C
0,7 mW
20 mW
3 Marcar para revisão
Em um circuito com diodo semicondutor (modelo linear), o
ponto de operação (Ponto Quiescente) é definido pelos
pontos V = 0,7 V e I = 3,5 mA. Determine a
resistência interna do diodo.
DQ DQ
20 Ω
2.000 Ω
0 Ω
2 Ω
200 Ω
4 Marcar para revisão
Quando utilizado como uma chave eletrônica, um diodo
pode ser utilizado nas regiões de corte e de saturação.
Observando-se a reta de carga, como se comporta um
diodo ideal quando está na região de corte?
Um curto-circuito
Imprevisível
Um circuito aberto
09/04/2026, 19:51 estacio.saladeavaliacoes.com.br/prova/69d828e1ade54fff609a52b3/
https://estacio.saladeavaliacoes.com.br/prova/69d828e1ade54fff609a52b3/ 2/7
D
E
A
B
C
D
E
Indefinido
Uma fonte de tensão
5 Marcar para revisão
Em um circuito com o diodo zener no ''estado ligado'',
quando um resistor de carga máximo é utilizado em
paralelo com o diodo zener, qual será o valor da corrente
no zener?
Igual à corrente da fonte
Igual à resistência da carga
0 mA
Indefinido


IZMÁXIMO
6 Marcar para revisão
No circuito da figura a seguir, o transistor PNP tem β = 100
e VBE = -0,7 V. Sendo R1 = 20 KΩ, R2 = 20 KΩ, RC = 3 KΩ,
RE = 1 KΩ e VCC = 10 V, qual o valor da corrente Ic?
09/04/2026, 19:51 estacio.saladeavaliacoes.com.br/prova/69d828e1ade54fff609a52b3/
https://estacio.saladeavaliacoes.com.br/prova/69d828e1ade54fff609a52b3/ 3/7
A
B
C
D
E
A
B
C
0, 38mA
3, 87mA
5, 13mA
4, 25mA
5, 64mA
7 Marcar para revisão
No que diz respeito aos transistores de junção bipolar
(TBJ), assinale a alternativa correta.
Os transistores são utilizados apenas em
amplificadores de áudio e, por isso, são tão
importantes.
Os transistores de junção bipolar são dispositivos
semicondutores que possuem três terminais,
formados por três camadas consistindo de: duas
do tipo P e uma do tipo N, formando assim o
transistor PNP ou duas do tipo N e uma do tipo P,
formando assim o transistor NPN.
Os transistores de junção bipolar são dispositivos
semicondutores que possuem três terminais:
coletor, emissor e gate.
09/04/2026, 19:51 estacio.saladeavaliacoes.com.br/prova/69d828e1ade54fff609a52b3/
https://estacio.saladeavaliacoes.com.br/prova/69d828e1ade54fff609a52b3/ 4/7
D
E
A
B
C
D
E
Para que um transistor funcione é necessário
polarizar corretamente as suas junções. Desse
modo, nos transistores tipo NPN, a corrente
elétrica entra pela base e sai pelo coletor e
emissor.
Os transistores PNP, quando polarizados
corretamente, a junção base-emissor é polarizada
reversamente e a junção base-coletor é polarizada
diretamente.
8 Marcar para revisão
Dado o circuito apresentado a seguir, assinale a alternativa
que indica o valor da tensão no coletor V .C
0V
2V
5V
10V
12V
9 Marcar para revisão
Analise o circuito a seguir.
00 : 31 : 15 Ocultar
SM1 Eletrônica Analógica
09/04/2026, 19:51 estacio.saladeavaliacoes.com.br/prova/69d828e1ade54fff609a52b3/
https://estacio.saladeavaliacoes.com.br/prova/69d828e1ade54fff609a52b3/ 5/7
A
B
C
D
E
Dado o circuito representado pela figura, o valor de VCE e a
região de operação do circuito são, respectivamente:
(Considere: VBE = 0,7V e β = 100).
5V, região linear.
10V, região de corte.
-3.9V, região reversa.
0V, região de saturação.
-5V, região linear.
10 Marcar para revisão
hora min seg
Questão 10 de 10
Respondidas (10) Em branco (0)
Finalizar prova
1 2 3 4 5
6 7 8 9 10
09/04/2026, 19:51 estacio.saladeavaliacoes.com.br/prova/69d828e1ade54fff609a52b3/
https://estacio.saladeavaliacoes.com.br/prova/69d828e1ade54fff609a52b3/ 6/7
A
B
C
D
E


Analise o circuito a seguir. Considere β=100  e vbe=0,7 V.
Os parâmetros do modelo para pequenos sinais g  , r   e
r   são, respectivamente:
m π
e
120 mA/V; 2,08 Ω e 208 Ω
120 mA/V; 208 Ω e 2,08 Ω
480 mA/V; 416 Ω e 8,32 Ω
240 mA/V; 4,16 Ω e 416 Ω
240 mA/V; 416 Ω e 4,16 Ω
