Lista de exercicios Válvulas, Purgadores e Filtros

Prévia do material em texto

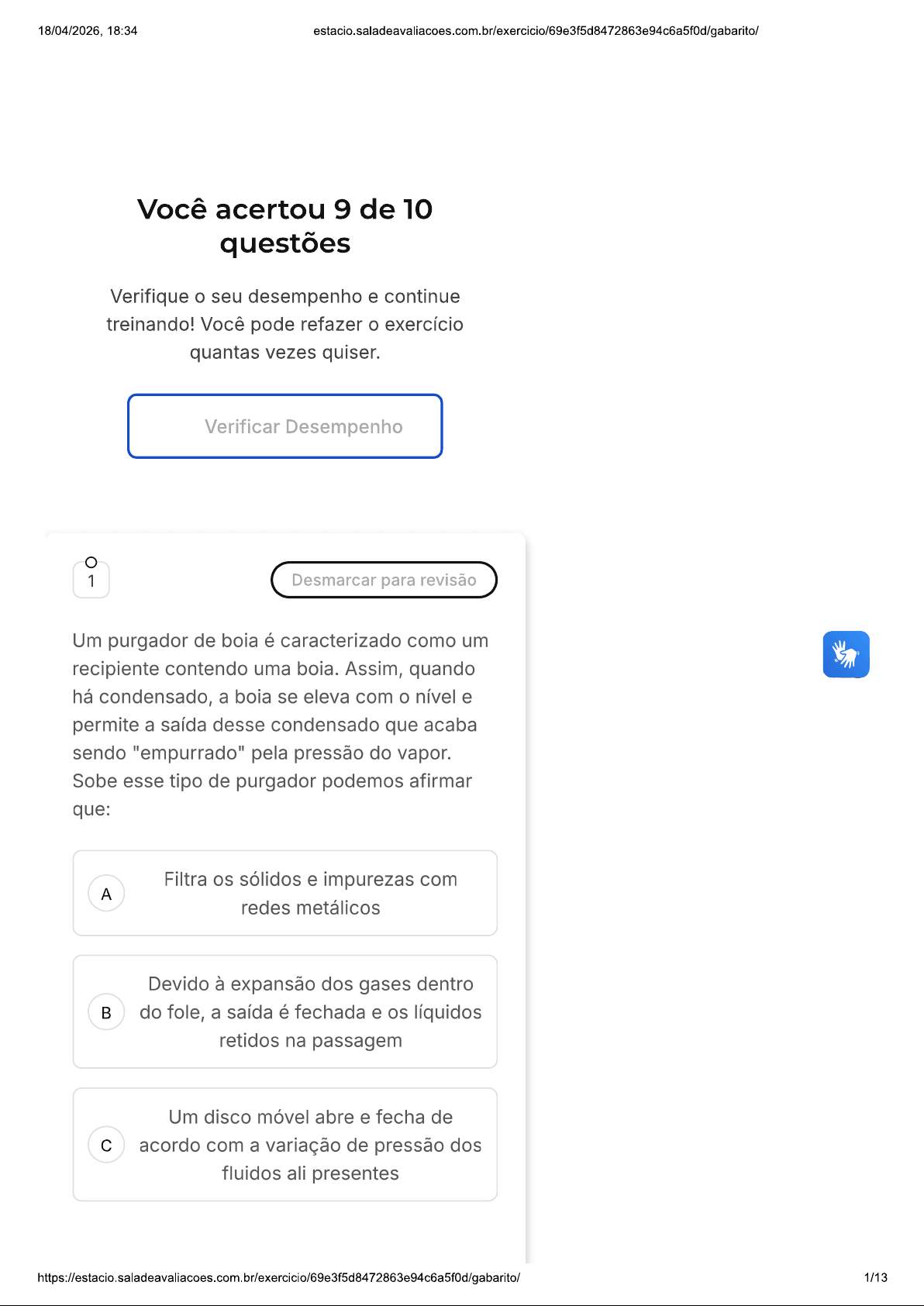

18/04/2026, 18:34 Você acertou 9 de 10 questões Verifique seu desempenho e continue treinando! Você pode refazer exercício quantas vezes quiser. Verificar Desempenho 1 Desmarcar para revisão Um purgador de boia é caracterizado como um recipiente contendo uma boia. Assim, quando há condensado, a boia se eleva com nível e permite a saída desse condensado que acaba sendo "empurrado" pela pressão do vapor. Sobe esse tipo de purgador podemos afirmar que: Filtra os sólidos e impurezas com A redes metálicos Devido à expansão dos gases dentro do fole, a saída é fechada e os líquidos retidos na passagem Um disco móvel abre e fecha de c acordo com a variação de pressão dos fluidos ali presentes 1/1318/04/2026, 18:34 estacio.saladeavaliacoes.com.br/exercicio/69e3f5d8472863e94c6a5f0d/gabarito/ Não permite a saída de ar e outros gases, devido ao seu princípio D mecânico de variação de densidade que torna capaz de erguer a boia Operam de acordo com a diferença de E temperatura entre vapor e condensado de baixa temperatura Resposta correta Parabéns, você selecionou a alternativa correta. Confira gabarito comentado! Gabarito Comentado Purgador de boia tem uma caixa de entrada de vapor e uma saída de condensado. Quando há condensado, uma boia flutua e a saída do condensado é fechada. Trabalha de maneira eficiente com altas e baixas cargas de condensado, sem passagem de vapor e não é afetado por variações na pressão ou vazão 2 Desmarcar para revisão vapor é um gás que é formado quando a água está em temperaturas altas e sob altas pressões, mas quando seu trabalho está finalizado, o vapor volta ao estado líquido e se torna o que chamamos de condensado. condensado frio já realizou seu trabalho e precisa ser removido da tubulação de transporte de vapor. Qual dispositivo para este procedimento? 2/1318/04/2026, 18:34 estacio.saladeavaliacoes.com.br/exercicio/69e3f5d8472863e94c6a5f0d/gabarito/ A Flanges Conexões c Purgador D Válvula E Espigão Resposta correta Parabéns, você selecionou a alternativa correta. Confira gabarito comentado! Gabarito Comentado Purgadores de vapor são dispositivos que separam e eliminam condensado formado nas tubulações de vapor e nos aparelhos de aquecimento, sem deixar escapar vapor. 3 Desmarcar para revisão Os filtros provisórios são peças que se intercalam nas tubulações, próximo aos bocais de entrada dos equipamentos (bombas, compressores, turbinas etc.), para evitar que sujeiras e corpos estranhos deixados nas tubulações durante a montagem, penetrem nesses equipamentos quando sistema for 3/1318/04/2026, 18:34 posto em funcionamento. Sobre filtros provisórios, assinale a alternativa correta. Depois que as tubulações já estiverem em funcionamento normal por algum A tempo, os filtros provisórios deverão ser removidos Os filtros provisórios precisam ser retirados para serem lavados completamente Em filtros provisórios próprio fluido c circulante faz papel de limpeza e lavagem do purgador Os filtros provisórios são retirados D após um tempo de uso e são substituídos por filtros permanentes Filtros provisórios limpam apenas na montagem da tubulação, após um E tempo de funcionamento, perdem a finalidade Resposta correta Parabéns, você selecionou a alternativa correta. Confira gabarito comentado! Gabarito Comentado Filtros provisórios são limpas pelo próprio fluido circulante e são removidos após um certo tempo 4/1318/04/2026, 18:34 estacio.saladeavaliacoes.com.br/exercicio/69e3f5d8472863e94c6a5f0d/gabarito/ 4 Desmarcar para revisão Usadas para regular fluxo em uma tubulação, as válvulas globo consistem em um elemento do tipo disco móvel e um banco de anel estacionário em um corpo, geralmente, esférico com as duas metades do corpo sendo separadas por um defletor interno. anel sede e obturador de uma válvula globo estão no meio do dispositivo e paralelos ao tubo, que permite a abertura quando volante é girado no sento anti-horário e seu fechamento no movimento inverso. Essas válvulas são categorizadas como: A Válvula de retenção Válvula de bloqueio c Válvula de regulagem. D Válvula de alívio E Válvula agulha Resposta correta Parabéns, você selecionou a alternativa correta. Confira gabarito comentado! Gabarito Comentado Válvulas de Regulagem (throttling valves) São destinadas a controlar fluxo, por isso podem funcionar com fechamento parcial e 5/1318/04/2026, 18:34 estacio.saladeavaliacoes.com.br/exercicio/69e3f5d8472863e94c6a5f0d/gabarito/ seu diâmetro pode ser menor do que da tubulação. Exemplos: Válvula tipo globo (globe valves), válvula borboleta (butterfly valves), etc. 5 Desmarcar para revisão Os tubos e as conexões são produtos muito comuns e populares em diversas áreas, como a industrial e residencial, por exemplo. Contudo, existe um outro item muito importante para os Lista de exercícios Válvulas,... T Sair eficiência e qualidade, facilitando transporte de fluidos. Sobre filtros, assinale a alternativa correta Questão 5 de 10 Os filtros para tubulações são componentes auxiliares utilizados de 1 2 3 4 5 A modo a auxiliar a assegurar funcionamento correto do sistema 6 7 8 9 10 Corretas (9) Filtros são em formato X para dividir Incorretas (1) fluido em uma parte com impurezas e Em branco (0) outra sem Filtros tem como objetivo auxiliar na c inserção de partículas no sistema 6/1318/04/2026, 18:34 Os filtros para tubulações industriais, também conhecidos como filtros tipo D balde invertido, auxiliam na remoção de partículas que podem danificar todo sistema Os filtros apresentam características E autolimpantes, não necessitando de manutenção X Resposta incorreta Opa! A alternativa correta é a letra Confira gabarito comentado! Gabarito Comentado Filtros são separadores com objetivo de reter poeiras, sólidos em suspensão e corpos estranhos no escoamento de fluidos. Os filtros são dispositivos que prendem esses sólidos presentes nos líquidos ou gases que fluem e protegem os equipamentos de seus efeitos nocivos, reduzindo assim tempo de inatividade e a manutenção. Os mesmos precisam ser removidos para limpeza e/ou substituição 6 Desmarcar para revisão Filtros do tipo permanentes podem ser instalados em instalações de fluxo contínuo, onde é impossível sessar a passagem de fluxo. Neste caso, qual a solução para a troca ou limpeza dos filtros? 7/1318/04/2026, 18:34 estacio.saladeavaliacoes.com.br/exercicio/69e3f5d8472863e94c6a5f0d/gabarito/ Uma opção é instalar dois filtros A permanentes em paralelo com válvulas de bloqueio em cada Uma opção é instalar um filtro provisório e um permanente em série Uma solução é instalar dois filtros permanentes em série, de forma ser c possível a linha estar trabalhando enquanto a outra estiver sendo limpa Não há solução, é necessário trocar D filtro permanente por um provisório Não há solução, é necessário E interromper a passagem dos fluidos Resposta correta Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado! Gabarito Comentado Para se evitar a interrupção em caso de funcionamento contínuo, uma opção é instalar dois filtros permanentes em paralelo com válvulas de bloqueio em cada, de forma ser possível uma linha estar trabalhando enquanto a outra estiver sendo limpa 7 Desmarcar para revisão https://estacio.saladeavaliacoes.com.br/exercicio/69e3f5d8472863e94c6a5f0d/gabarito/ 8/1318/04/2026, 18:34 estacio.saladeavaliacoes.com.br/exercicio/69e3f5d8472863e94c6a5f0d/gabarito/ Esse tipo de válvula, também conhecida como válvula antirretorno, é geralmente instalada em tubulações para impedir fluxo inverso do fluido ou refluxo. Basicamente, é uma válvula unidirecional, na qual fluxo pode circular livremente em um único sentido. Se fluxo girar, a válvula fechará para proteger a tubulação, demais válvulas, bombas, entre outros. Esses componentes são usados em diversas aplicações e possuem uma grande gama de modelos, que devem ser escolhidos conforme o seu propósito. texto se refere à válvula do tipo: A Válvula de retenção Válvula de bloqueio c Válvula de regulagem D Válvula de alívio E Válvula agulha Resposta correta Parabéns, você selecionou a alternativa correta. Confira gabarito comentado! Gabarito Comentado As válvulas de retenção, também conhecidas como NRVs (non-return valves, válvulas de não retorno), permitem que 9/1318/04/2026, 18:34 estacio.saladeavaliacoes.com.br/exercicio/69e3f5d8472863e94c6a5f0d/gabarito/ fluido vá apenas em uma direção. Seu objetivo é evitar refluxo 8 Desmarcar para revisão Esse tipo de válvula pertence ao grupo de válvulas rotativas, denominadas válvulas de ¼ de voltas. Podem ser encontradas com corpo tipo wafer, lug ou flangeado e seu disco pode ser concêntrico, biexcêntrico ou triexcêntrico. Esse componente pode substituir as válvulas do tipo gaveta, globo, macho ou esfera em aplicações de bloqueio ou controle. Seu acionamento pode ser manual por alavanca, caixa redutora, atuadores elétricos, hidráulicos ou pneumáticos. texto se refere à válvula do tipo: A Gaveta Esfera c Diafragma D Borboleta E Globo Resposta correta Parabéns, você selecionou a alternativa correta. Confira gabarito comentado! https://estacio.saladeavaliacoes.com.br/exercicio/69e3f5d8472863e94c6a5f0d/gabarito/ 10/1318/04/2026, 18:34 estacio.saladeavaliacoes.com.br/exercicio/69e3f5d8472863e94c6a5f0d/gabarito/ Gabarito Comentado Válvulas Borboleta, são válvulas que permitem um fechamento estanque, uma graduação intermediária ou ampla passagem, portanto são consideradas de bloqueio e regulagem. 9 Desmarcar para revisão As válvulas mangote são ideais para isolar e controlar produtos abrasivos, corrosivos ou viscosos. Sua grande vantagem é a mínima resistência ao atrito e não entupimento devido a sua característica de "fluxo livre", pois sua passagem nominal equivale praticamente ao diâmetro da tubulação. As válvulas mangote possuem dois modelos construtivos, as de corpo aberto e fechado. São excelentes controladoras de fluxo e operam nas seguintes condições: ON/OFF (controle de tudo ou nada); modulante (controle modulante com posicionador eletropneumático inteligente); e abertura intermediária. Segundo esta descrição, as válvulas do tipo mangote, pode ser enquadrada em qual classificação? A Válvula apenas de retenção Válvula apenas de bloqueio c Válvula apenas de regulagem 11/1318/04/2026, 18:34 estacio.saladeavaliacoes.com.br/exercicio/69e3f5d8472863e94c6a5f0d/gabarito/ Válvula que funciona como bloqueio e D regulagem Válvula que funcionam como retenção E e bloquei Resposta correta Parabéns, você selecionou a alternativa correta. Confira gabarito comentado! Gabarito Comentado Válvulas mangote servem para controlar ou interromper o fluxo. 10 Desmarcar para revisão Esse tipo de válvula é projetada para instalação em linha de sucção de bomba, mantendo a tubulação cheia de liquido, assim permite que a bomba entre novamente em operação de forma imediata. Proporciona passagem do fluido no fluxo num único sentido e impede seu retorno no sentido contrário. Estamos nos referindo à qual tipo de válvula? A Válvula de retenção B Válvula de bloqueio c Válvula de regulagem 12/1318/04/2026, 18:34 estacio.saladeavaliacoes.com.br/exercicio/69e3f5d8472863e94c6a5f0d/gabarito/ D Válvula de alívio E Válvula agulha Resposta correta Parabéns, você selecionou a alternativa correta. Confira gabarito comentado! Gabarito Comentado Válvulas que Permitem Fluxo em um só Sentido - As válvulas de retenção, também conhecidas como NRVs (non-return valves, válvulas de não retorno), permitem que fluido vá apenas em uma direção. Seu objetivo é evitar refluxo https://estacio.saladeavaliacoes.com.br/exercicio/69e3f5d8472863e94c6a5f0d/gabarito/ 13/13
