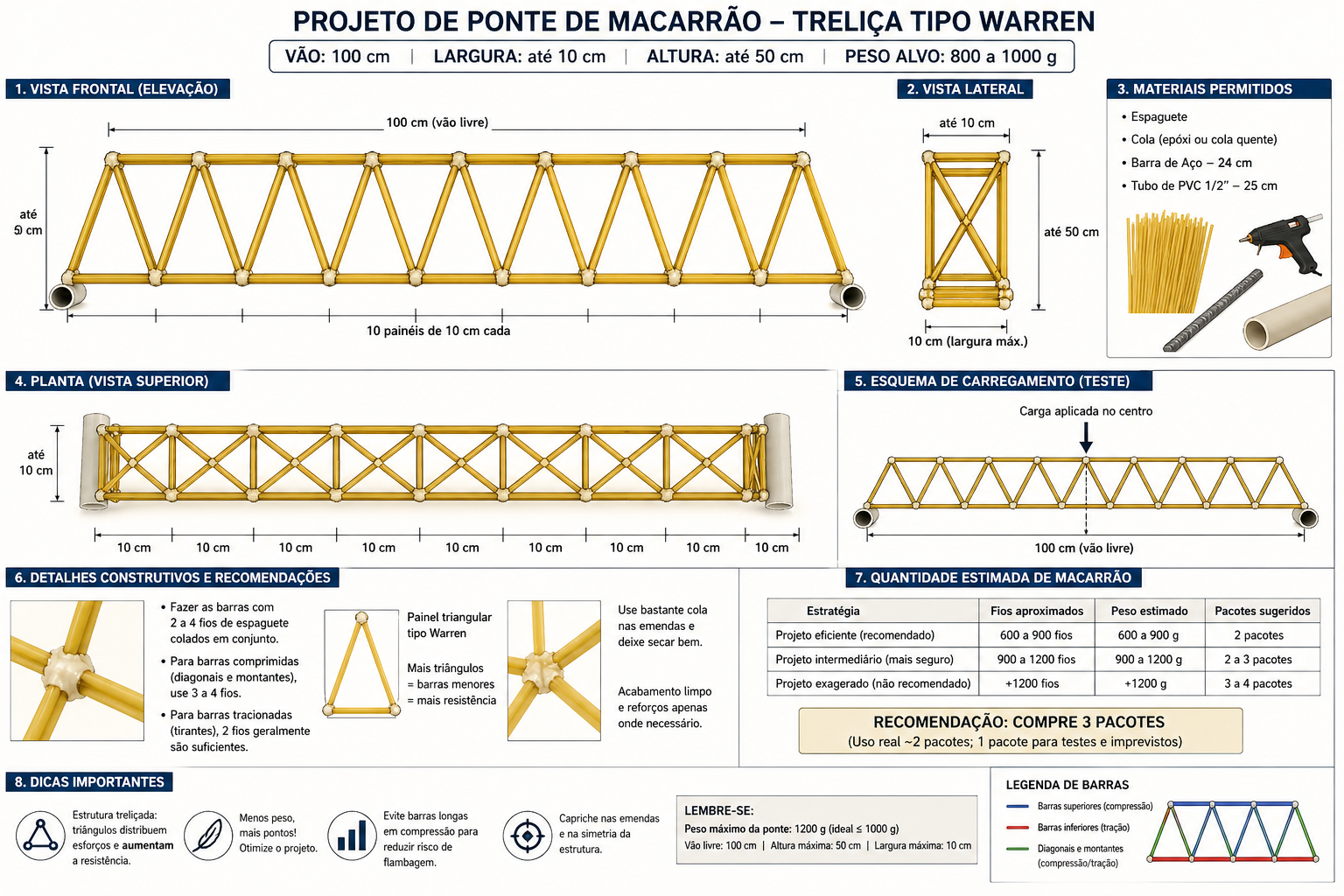

PROJETO DE PONTE DE MACARRÃO - TRELIÇA TIPO WARREN VÃO: 100 cm LARGURA: até 10 cm ALTURA: até 50 cm PESO ALVO: 800 a 1000 g 1. VISTA FRONTAL (ELEVAÇÃO) 2. VISTA LATERAL 3. MATERIAIS PERMITIDOS 100 cm (vão livre) até 10 cm Espaguete Cola (epóxi ou cola quente) Barra de Aço 24 cm Tubo de PVC 1/2" 25 cm até 5) cm até 50 cm 10 painéis de 10 cm cada 10 cm (largura máx.) 4. PLANTA (VISTA SUPERIOR) 5. ESQUEMA DE CARREGAMENTO (TESTE) Carga aplicada no centro até 10 cm 10 cm 10 cm 10 cm 10 cm 10 cm 10 cm 10 cm 10 cm 10 cm 100 cm (vão livre) 6. DETALHES CONSTRUTIVOS E RECOMENDAÇÕES 7. QUANTIDADE ESTIMADA DE MACARRÃO Fazer as barras com Use bastante cola Estratégia Fios aproximados Peso estimado 2 a 4 fios de espaguete Painel triangular Pacotes sugeridos nas emendas e colados em conjunto. tipo Warren Projeto eficiente (recomendado) 600 a 900 fios deixe secar bem. 600 a 900 g 2 pacotes Para barras comprimidas Projeto intermediário (mais seguro) 900 a 1200 fios 900 a 1200 g 2 a 3 pacotes Mais triângulos (diagonais e montantes), = barras menores Projeto exagerado (não recomendado) +1200 fios +1200 g 3 a 4 pacotes use 3 a 4 fios. Acabamento limpo = mais resistência e reforços apenas Para barras tracionadas onde necessário. RECOMENDAÇÃO: COMPRE 3 PACOTES (tirantes), 2 fios geralmente são suficientes. (Uso real ~2 pacotes; 1 pacote para testes e imprevistos) 8. DICAS IMPORTANTES LEGENDA DE BARRAS LEMBRE-SE: Barras superiores (compressão) Estrutura treliçada: Menos peso, Evite barras longas Capriche nas emendas distribuem mais pontos! em compressão para e na simetria da Peso máximo da ponte: 1200 g (ideal 1000 g) Barras inferiores (tração) esforços e aumentam Otimize projeto. reduzir risco de estrutura. Vão livre: 100 cm Altura máxima: 50 cm Largura máxima: 10 cm Diagonais e montantes a flambagem. (compressão/tração)
