Tema 2 - Normatização e Elementos De Projeto - Exercicios

Prévia do material em texto

A
B
C
D
E

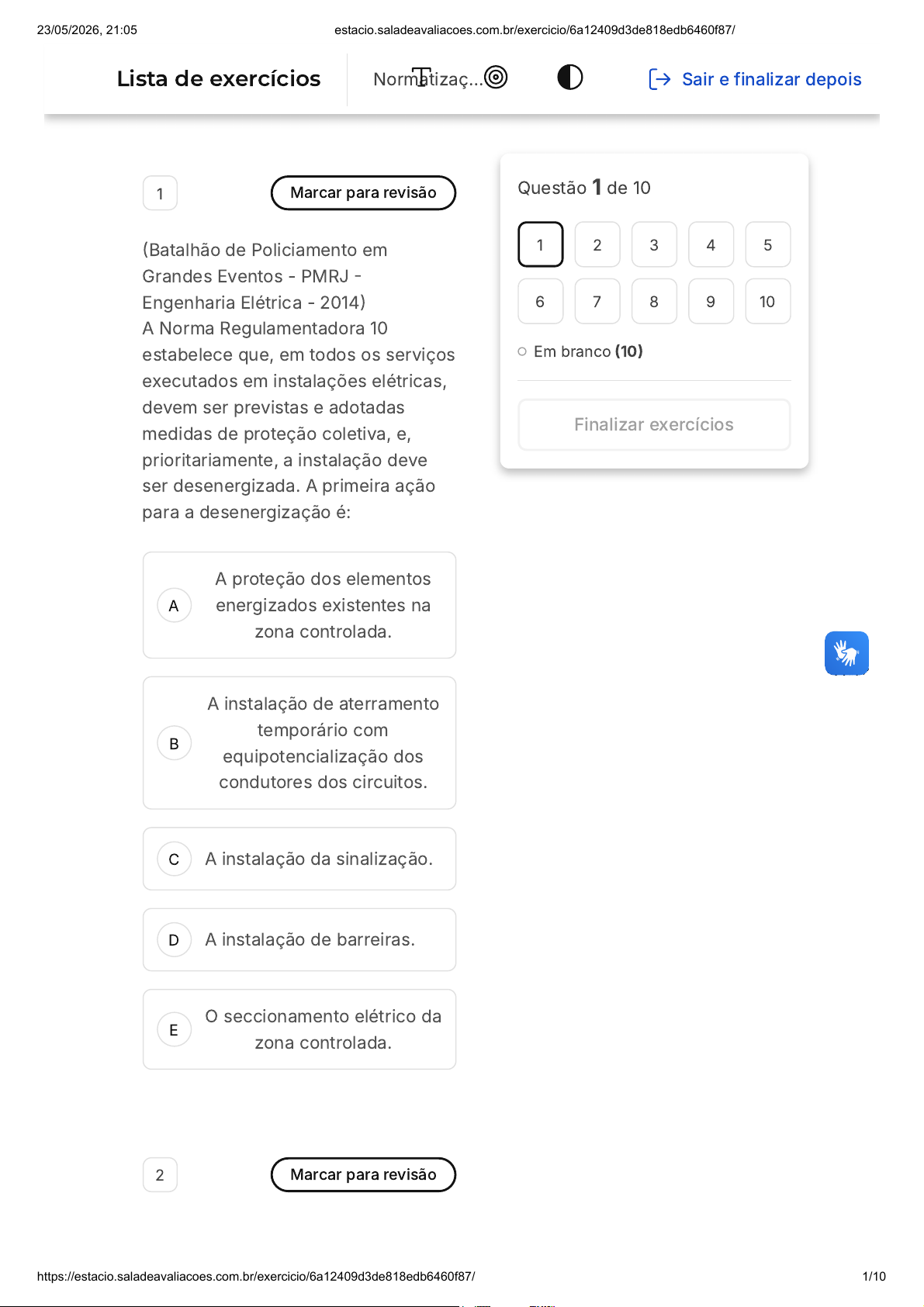

1 Marcar para revisão
(Batalhão de Policiamento em
Grandes Eventos - PMRJ -
Engenharia Elétrica - 2014)
A Norma Regulamentadora 10
estabelece que, em todos os serviços
executados em instalações elétricas,
devem ser previstas e adotadas
medidas de proteção coletiva, e,
prioritariamente, a instalação deve
ser desenergizada. A primeira ação
para a desenergização é:
A proteção dos elementos
energizados existentes na
zona controlada.
A instalação de aterramento
temporário com
equipotencialização dos
condutores dos circuitos.
A instalação da sinalização.
A instalação de barreiras.
O seccionamento elétrico da
zona controlada.
2 Marcar para revisão
Questão 1 de 10
Em branco (10)
1 2 3 4 5
6 7 8 9 10
Finalizar exercícios
Lista de exercícios Normatizaç… Sair e finalizar depois
Con
acessí
23/05/2026, 21:05 estacio.saladeavaliacoes.com.br/exercicio/6a12409d3de818edb6460f87/
https://estacio.saladeavaliacoes.com.br/exercicio/6a12409d3de818edb6460f87/ 1/10
A
B
C
D
E
(Adaptada de: FUNCAB - SISEMA-
MG - Engenharia Elétrica - 2013)
A NBR 5410/2004 preconiza que, de
todo modo, a tensão nominal do
sistema SELV ou PELV NÃO pode
exceder o limite superior da faixa I
das tensões:
12 V em corrente alternada
ou 120 V em corrente
contínua em ondulação.
15 V em corrente alternada
ou 120 V em corrente
contínua em ondulação.
12 V em corrente alternada
ou 50 V em corrente
contínua em ondulação.
50 V em corrente alternada
ou 120 V em corrente
contínua em ondulação.
15 V em corrente alternada
ou 50 V em corrente
contínua em ondulação.
3 Marcar para revisão
(Adaptada de: FUNDEP ‒ Copasa -
Engenheiro Eletricista ‒ 2014) A
Norma Regulamentadora 10 (NR 10):
''[...] estabelece os requisitos e as
condições mínimas objetivando a
implementação de medidas de
controle e sistemas preventivos, de
forma a garantir a segurança e a
saúde dos trabalhadores que, direta
Con
acessí
23/05/2026, 21:05 estacio.saladeavaliacoes.com.br/exercicio/6a12409d3de818edb6460f87/
https://estacio.saladeavaliacoes.com.br/exercicio/6a12409d3de818edb6460f87/ 2/10
A
B
C
D
E
ou indiretamente, interajam em
instalações elétricas e serviços com
eletricidade''. A seção 10.5 -
Segurança em Instalações Elétricas
Desenergizadas estabelece que
''Somente serão consideradas
desenergizadas as instalações
elétricas liberadas para trabalho,
mediante os procedimentos
apropriados'', se obedecida
determinada sequência com estes
tópicos: I. Proteção dos elementos
energizados existentes na zona
controlada. II. Seccionamento. III.
Impedimento de reenergização. IV.
Constatação da ausência de tensão.
V. Instalação de aterramento
temporário com equipotencialização
dos condutores dos circuitos. VI.
Instalação da sinalização de
impedimento de reenergização.
BRASIL. Ministério da Economia.
Inspeção do Trabalho. NR 10 ¿
Segurança em instalações e serviços
em eletricidade. Brasília: ME, 2004. p.
1; 5. Assinale a alternativa que
apresenta a sequência CORRETA:
II, III, IV, V, I, VI
III, V, IV, I, VI, II
IV, I, III, II, V, VI
VI, II, I, III, V, IV
II, I, III, IV, VI, V
Con
acessí
23/05/2026, 21:05 estacio.saladeavaliacoes.com.br/exercicio/6a12409d3de818edb6460f87/
https://estacio.saladeavaliacoes.com.br/exercicio/6a12409d3de818edb6460f87/ 3/10
A
B
C
D
E
4 Marcar para revisão
(FUNCAP - Prefeitura de Várzea
Grande - Engenheiro Eletricista -
2011)
Em uma oficina, três circuitos são
alimentados pelos cabos 10, 25 e 70
mm². Com base na NBR 5410, as
seções dos condutores de proteção
em mm², dimensionadas pela seção
mínima, para esses circuitos são,
respectivamente:
10, 25 e 70.
4, 16 e 35.
10, 16 e 35.
16, 16 e 16.
4, 25 e 50.
5 Marcar para revisão
(Adaptada de: FCC - Tribunal de
Justiça do Estado do Amapá -
Engenharia Elétrica - 2014)
A figura a seguir corresponde ao
número 7 da tabela 33 da NBR 5410 e
é identificada como ''método de
referência B1'':
Con
acessí
23/05/2026, 21:05 estacio.saladeavaliacoes.com.br/exercicio/6a12409d3de818edb6460f87/
https://estacio.saladeavaliacoes.com.br/exercicio/6a12409d3de818edb6460f87/ 4/10
A
B
C
D
E
É CORRETO afirmar que essa tabela
da NBR 5410 se refere:
Aos limites de previsão de
carga por tipo de instalação
de condutores elétricos.
Aos tipos de eletroduto em
função da previsão de
potência do circuito.
Aos tipos de condutor
elétrico em função da
previsão de potência do
circuito.
Aos métodos de instalação
de condutores elétricos.
À quantidade de condutores
por tipo de eletroduto.
6 Marcar para revisão
(FCC - Tribunal de Justiça do Amapá
- Engenharia Elétrica - 2014)
Sobre o dimensionamento de
eletrodutos e a NBR 5410, considere
as seguintes proposições:
I. Com dois condutores, a taxa
máxima de ocupação do eletroduto
deve ser de 31%.
II. Com três ou mais condutores, a
taxa máxima de ocupação do
eletroduto deve ser de 53%.
III. Um trecho contínuo de eletroduto
não deve ultrapassar 15 m de
comprimento em linhas internas e
externas de uma edificação.
Con
acessí
23/05/2026, 21:05 estacio.saladeavaliacoes.com.br/exercicio/6a12409d3de818edb6460f87/
https://estacio.saladeavaliacoes.com.br/exercicio/6a12409d3de818edb6460f87/ 5/10
A
B
C
D
E
IV. Se houver curvas em rede interna
de eletrodutos, o limite de 15 m de
comprimento deverá ser reduzido de
3 m para cada curva de 90°.
V. Cabos multipolares não devem ser
instalados em eletrodutos de PVC
rígidos.
Estão CORRETAS apenas as
proposições:
I e II.
I, III e V.
I e IV.
II e V.
II, III e IV.
7 Marcar para revisão
(Adaptado de: UFMT - Instituto
Federal do Mato Grosso - Engenharia
Elétrica - 2014)
Em relação ao dimensionamento de
condutores elétricos em instalações
de baixa tensão, assinale a
alternativa CORRETA:
Con
acessí
23/05/2026, 21:05 estacio.saladeavaliacoes.com.br/exercicio/6a12409d3de818edb6460f87/
https://estacio.saladeavaliacoes.com.br/exercicio/6a12409d3de818edb6460f87/ 6/10
A
B
C
D
E
O tipo de isolação do
condutor não tem influência
no método da capacidade
de condução de corrente
(Ampacidade).
O número de condutores
carregados tem influência
somente no método da
queda de tensão, pois
influencia na reatância
indutiva dos condutores.
As tabelas de capacidade
de condução de corrente
para os diferentes tipos de
linhas elétricas estão
disponíveis para diversas
temperaturas ambiente.
A maneira de instalar dos
condutores (tipos de linha
elétrica) influencia na
capacidade de condução de
corrente dos condutores.
Os critérios de
dimensionamento de
condutores dependem
unicamente da corrente
nominal do circuito.
8 Marcar para revisão
(Adaptada de: Prefeitura Municipal de
Ibirité/MG - Engenheiro Eletricista -
2011)
O dimensionamento inadequado do
diâmetro dos condutores em um
Con
acessí
23/05/2026, 21:05 estacio.saladeavaliacoes.com.br/exercicio/6a12409d3de818edb6460f87/
https://estacio.saladeavaliacoes.com.br/exercicio/6a12409d3de818edb6460f87/ 7/10
A
B
C
D
E
A
B
sistema elétrico pode acarretar:
Elevada queda de tensão e
gastos excessivos com a
instalação.
Sobretensão na carga e
fugas de corrente.
Superaquecimento dos
cabos e histerese.
Aumento do fator de
potência e aumento da
corrente de curto-circuito.
Elevação da capacidade de
curto-circuito da instalação.
9 Marcar para revisão
(VUNESP - Departamento de Ciência
e Tecnologia Aeronáutica -
Engenheiro Eletricista - 2013)
O dimensionamento dos condutores
em uma instalação elétrica de baixa
tensão deve considerar os critérios
de capacidade de corrente e da
queda de tensão. De acordo com a
NBR 5410, a queda de tensão nos
circuitos terminais nunca deve ser
superior a:
1%
2%
Con
acessí
23/05/2026, 21:05 estacio.saladeavaliacoes.com.br/exercicio/6a12409d3de818edb6460f87/
https://estacio.saladeavaliacoes.com.br/exercicio/6a12409d3de818edb6460f87/ 8/10
C
D
E
A
B
C
D
E
3%
4%
5%
10 Marcar para revisão
(COSEAC - Prefeitura Municipal de
São Gonçalo/RJ - EngenheiroEletricista - 2011)
A NR 10 determina que toda
instalação ou peça condutora que
não faça parte dos circuitos elétricos,
mas que, eventualmente, possa ficar
sob tensão, deve ser aterrada. Tal
medida se refere à proteção contra
risco de:
Incêndio.
Contato.
Explosão.
Descargas atmosféricas.
Acumulação de eletricidade
estática.
