Tema 1 - Noções Sobre Corrente Alternada Senoidal - Respostas

Prévia do material em texto

Você acertou 9 de 10
questões
Verifique o seu desempenho e continue
treinando! Você pode refazer o exercício
quantas vezes quiser.
Verificar Desempenho
A
B
C
1 Marcar para revisão

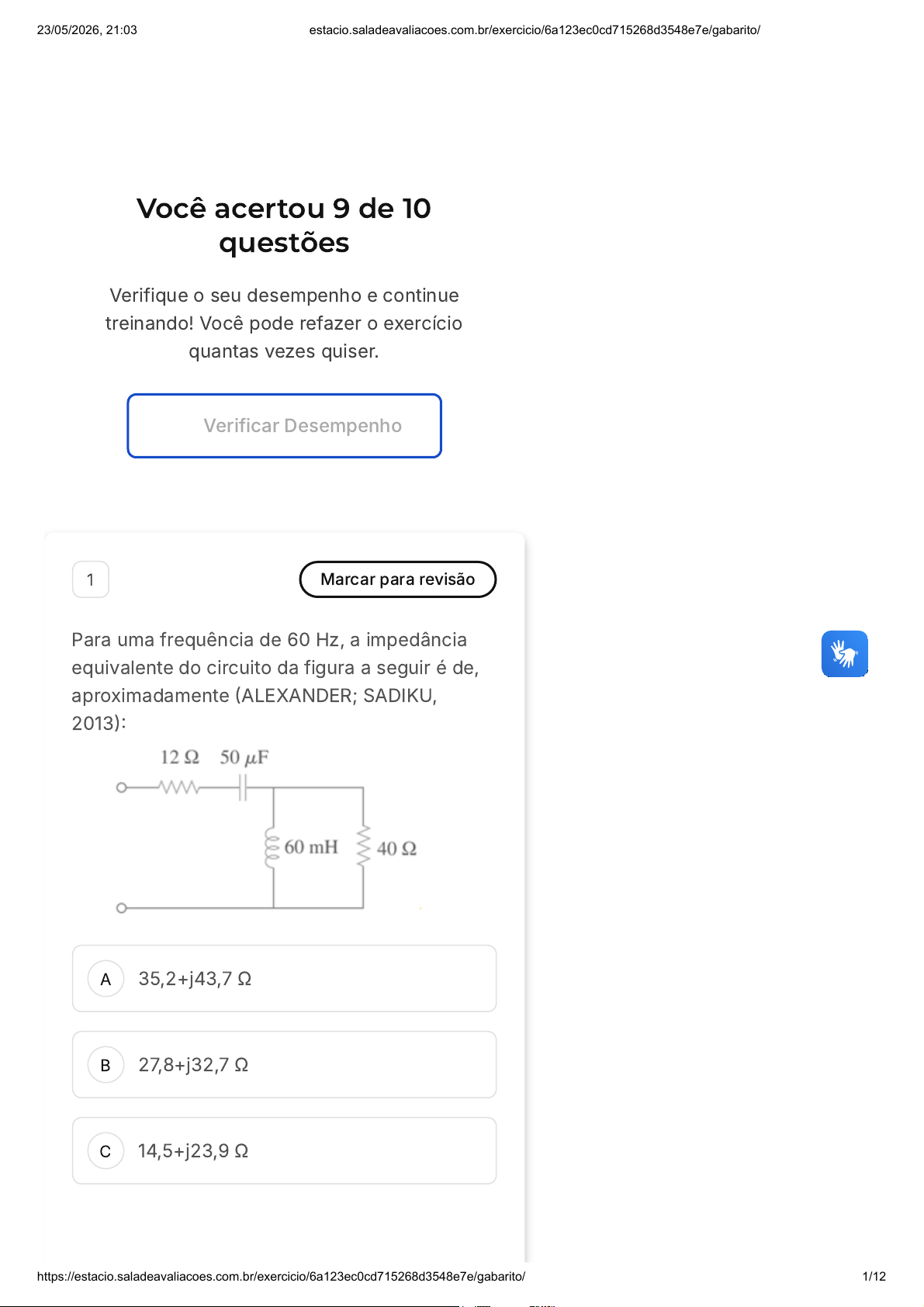

Para uma frequência de 60 Hz, a impedância
equivalente do circuito da figura a seguir é de,
aproximadamente (ALEXANDER; SADIKU,
2013):
35,2+j43,7 Ω
27,8+j32,7 Ω
14,5+j23,9 Ω
Con
acessí
23/05/2026, 21:03 estacio.saladeavaliacoes.com.br/exercicio/6a123ec0cd715268d3548e7e/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6a123ec0cd715268d3548e7e/gabarito/ 1/12
D
E
A
B
C
19,3+j40,5 Ω
21,7+j35,9 Ω
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
A resposta certa é: 21,7+j35,9 Ω
2 Marcar para revisão
(Concurso: Defensoria Pública - SP; Engenharia
Elétrica; 2013; Banca FCC) Considere um
circuito RLC em série, em que R=80 Ω, X =80 Ω
e X =20 Ω, alimentado por uma tensão
senoidal de 110 V/60 Hz. Sobre ele é correto
afirmar que a potência ativa em watts é
aproximadamente:
L
C
67
97
605
Con
acessí
23/05/2026, 21:03 estacio.saladeavaliacoes.com.br/exercicio/6a123ec0cd715268d3548e7e/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6a123ec0cd715268d3548e7e/gabarito/ 2/12
D
E
151
121
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
A questão se refere a um circuito RLC em
série, alimentado por uma tensão senoidal.
A potência ativa em um circuito elétrico é
dada pela multiplicação da tensão pela
corrente, multiplicada pelo cosseno do
ângulo de fase (cos θ), onde θ é a
diferença de fase entre a tensão e a
corrente. Neste caso, a resistência (R) e as
reatâncias indutiva (X ) e capacitiva (X )
são dadas, e a tensão é conhecida. A
reatância total do circuito é a diferença
entre a reatância indutiva e a capacitiva (X
- X ), e a impedância (Z) é a raiz quadrada
da soma dos quadrados da resistência e da
reatância total. Com esses valores, é
possível calcular a corrente (I = V/Z) e o
ângulo de fase (θ = arctan(X/R)).
Finalmente, a potência ativa (P) pode ser
calculada como P = V*I*cos θ. Realizando
esses cálculos com os valores fornecidos,
obtemos aproximadamente 97 watts, que é
a alternativa B.
L C
L
C
3 Marcar para revisão
Con
acessí
23/05/2026, 21:03 estacio.saladeavaliacoes.com.br/exercicio/6a123ec0cd715268d3548e7e/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6a123ec0cd715268d3548e7e/gabarito/ 3/12
A
B
C
D
E
(Concurso: Sudene; Engenharia Elétrica; 2013;
Banca FGV) Uma fonte trifásica, na
configuração estrela, de sequência positiva
ABC, cuja tensão da fase A em relação ao
neutro é igual a 200 V e ângulo 20°, alimenta
uma carga trifásica na configuração estrela de
12.000 VA, 200 V de tensão de fase e fator de
potência 0,866 indutivo. A corrente elétrica que
flui pela fase C é igual a:
10 A e ângulo de 30°
10 A e ângulo de -30°
20 A e ângulo de 30°
20 A e ângulo de 110°
20 A e ângulo de 170°
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
A alternativa correta é a letra D, que indica
que a corrente elétrica que flui pela fase C
é de 20 A e ângulo de 110°. Isso pode ser
calculado considerando a tensão de fase e
o fator de potência fornecidos na questão.
O fator de potência indutivo implica um
ângulo de fase positivo, que, quando
somado ao ângulo de tensão de 20°,
resulta em um ângulo de corrente de 110°.
Con
acessí
23/05/2026, 21:03 estacio.saladeavaliacoes.com.br/exercicio/6a123ec0cd715268d3548e7e/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6a123ec0cd715268d3548e7e/gabarito/ 4/12
A
B
C
D
E
Portanto, a corrente na fase C é de 20 A
com um ângulo de 110°.
4 Marcar para revisão
(Concurso: Assembleia Legislativa - SP;
Engenharia Elétrica; 2010; Banca FCC) Uma
instalação elétrica de 220 V alimenta uma carga
indutiva que consome 10 KW com fator de
potência 0,5. Para tornar o fator de potência
unitário é necessário conectar um capacitor tal
que sua potência reativa seja de,
aproximadamente, em KVAr:
4,6
8,7
12,5
17,3
27,9
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
A alternativa correta é a letra D, que indica
17,3 KVAr. Isso se deve ao fato de que, para
Con
acessí
23/05/2026, 21:03 estacio.saladeavaliacoes.com.br/exercicio/6a123ec0cd715268d3548e7e/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6a123ec0cd715268d3548e7e/gabarito/ 5/12
A
B
C
tornar o fator de potência unitário em uma
carga indutiva, é necessário conectar um
capacitor que compense a potência reativa
da carga. Nesse caso, a potência reativa
necessária é de 17,3 KVAr. Portanto, a
resposta correta é 17,3 KVAr.
5 Marcar para revisão
(Concurso: Prefeitura de São José dos Campos;
Engenharia Elétrica; 2012; Banca VUNESP) O
circuito elétrico apresentado na figura a seguir
é alimentado por uma fonte de tensão V  .
Assinale a alternativa que apresenta,
corretamente, o valor da corrente na carga
I  , em A.
fonte
carga
0,333 ∠ 120°  A
0,333 ∠ 30°  A
0,667 ∠ 120°  A
Questão 7 de 10
Corretas (9)
Incorretas (1)
Em branco (0)
1 2 3 4 5
6 7 8 9 10
Lista de exercícios Noções… Sair
Con
acessí
23/05/2026, 21:03 estacio.saladeavaliacoes.com.br/exercicio/6a123ec0cd715268d3548e7e/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6a123ec0cd715268d3548e7e/gabarito/ 6/12
D
E
A
B
C
0,667 ∠ 30°  A
1,333 ∠ 120°  A
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
A resposta certa é: 0,667 ∠ 120°  A
6 Marcar para revisão
(Concurso: Ministério Público Estadual - MA;
Analista Ministerial - Engenharia Elétrica; 2013;
Banca FCC) Um sistema ABC (sequência de
fase positiva) de 110 Volts, trifásico a três
condutores, alimenta três impedâncias iguais 5
∠ 45° em triângulo. Para esse sistema, é
correto afirmar que as correntes de linha IA, IB
e IC são iguais em módulo e apresentam o valor
aproximado de:
31 A
22 A
62 A
Con
acessí
23/05/2026, 21:03 estacio.saladeavaliacoes.com.br/exercicio/6a123ec0cd715268d3548e7e/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6a123ec0cd715268d3548e7e/gabarito/ 7/12
D
E
38 A
25 A
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
A alternativa correta é a letra D, que indica
que as correntes de linha IA, IB e IC, em um
sistema ABC de 110 Volts, trifásico a três
condutores, alimentando três impedâncias
iguais 5 ∠ 45° em triângulo, são iguais em
módulo e apresentam o valor aproximado
de 38 A. Isso se deve ao fato de que, em
um sistema trifásico equilibrado, as
correntes de linha são iguais em
magnitude, mas diferem em fase por 120°.
Portanto, ao calcular a corrente de linha
para este sistema específico, obtemos
aproximadamente 38 A.
7 Marcar para revisão
A admitância equivalente para o circuito a
seguir é de, aproximadamente (ALEXANDER;
SADIKU, 2013):
Con
acessí
23/05/2026, 21:03 estacio.saladeavaliacoes.com.br/exercicio/6a123ec0cd715268d3548e7e/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6a123ec0cd715268d3548e7e/gabarito/ 8/12
A
B
C
D
E
1,67+j0,67 S
1,67-j0,67 S
0,67+j1,67 S
0,67-j1,67 S
1,67+j1,67 S
Resposta incorreta
Opa! A alternativa correta é a letra
A. Confira o gabarito comentado!
Gabarito Comentado
A resposta certa é: 1,67+j0,67 S
8 Marcar para revisão
Con
acessí
23/05/2026, 21:03 estacio.saladeavaliacoes.com.br/exercicio/6a123ec0cd715268d3548e7e/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6a123ec0cd715268d3548e7e/gabarito/ 9/12
A
B
C
D
E
(Concurso: Termobahia; Engenheiro de
Termelétrica Júnior; 2012; Banca Cesgranrio) O
circuito da figura a seguir é composto por uma
fonte de corrente alternadacom valor I=10 ∠0°
A , duas resistências de 10 Ω, uma resistência
de 20 Ω, uma reatância capacitiva de -j6 Ω e
uma reatância indutiva de j10 Ω. Qual a potência
ativa consumida, em watts, por esse circuito?
617
1.255
1.404
1.666
4.000
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
A resposta certa é: 1.255
Con
acessí
23/05/2026, 21:03 estacio.saladeavaliacoes.com.br/exercicio/6a123ec0cd715268d3548e7e/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6a123ec0cd715268d3548e7e/gabarito/ 10/12
A
B
C
D
E
9 Marcar para revisão
A tensão de alimentação senoidal do circuito a
seguir é dada por v(t)=20sen(50t-40°) V . Os
valores do módulo e da fase da corrente que
circula pelo capacitor são, respectivamente
(ALEXANDER; SADIKU, 2013):
0,54 e 9,4°
0,43 e 5,8°
0,85 e 4,8°
0,43 e 9,4°
0,75 e 5,8°
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
A resposta certa é: 0,43 e 9,4°
Con
acessí
23/05/2026, 21:03 estacio.saladeavaliacoes.com.br/exercicio/6a123ec0cd715268d3548e7e/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6a123ec0cd715268d3548e7e/gabarito/ 11/12
A
B
C
D
E
10 Marcar para revisão
O circuito da figura a seguir é alimentado por
uma fonte senoidal V=60 ∠ 0°  V . O fasor da
corrente que circula pelo resistor de 50 Ω é de,
aproximadamente (ALEXANDER; SADIKU,
2013):
300 ∠-29°  mA
500 ∠-29°  mA
300 ∠+29°  mA
500 ∠+29°  mA
300 ∠-54°  mA
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
A resposta certa é: 500 ∠-29°  mA
