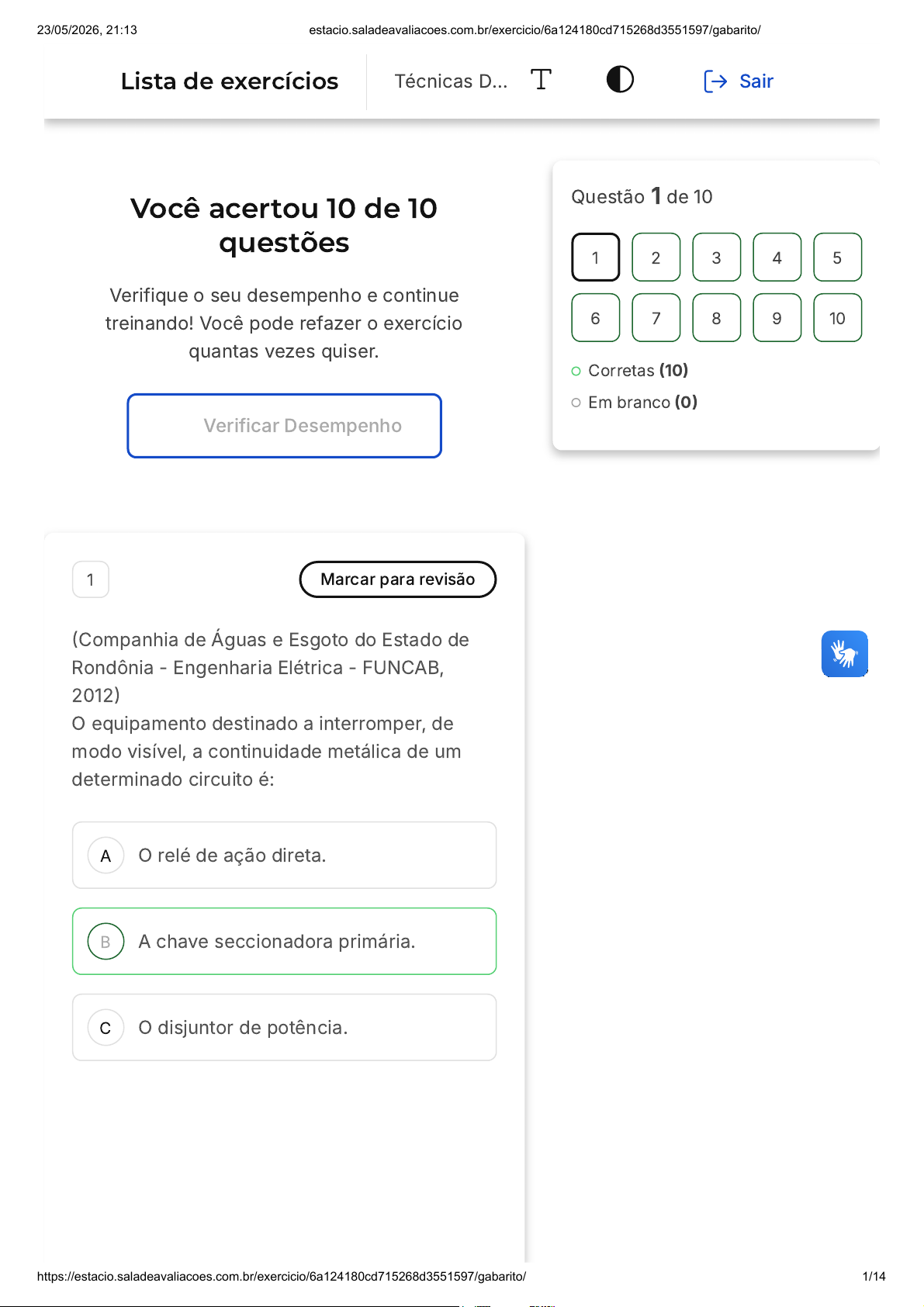

Você acertou 10 de 10
questões
Verifique o seu desempenho e continue
treinando! Você pode refazer o exercício
quantas vezes quiser.
Verificar Desempenho
A
B
C
1 Marcar para revisão
(Companhia de Águas e Esgoto do Estado de
Rondônia - Engenharia Elétrica - FUNCAB,
2012)
O equipamento destinado a interromper, de
modo visível, a continuidade metálica de um
determinado circuito é:
O relé de ação direta.
A chave seccionadora primária.
O disjuntor de potência.
Questão 1 de 10
Corretas (10)
Em branco (0)
1 2 3 4 5
6 7 8 9 10
Lista de exercícios Técnicas D… Sair
Con
acessí
23/05/2026, 21:13 estacio.saladeavaliacoes.com.br/exercicio/6a124180cd715268d3551597/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6a124180cd715268d3551597/gabarito/ 1/14
D
E
O fusível limitador de corrente.
A bucha de passagem para uso
externo-interno.
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
A chave seccionadora primária é o
equipamento que interrompe, de maneira
visível, a continuidade metálica de um
circuito. Ela é utilizada para isolar seções
de um sistema elétrico, permitindo que os
trabalhos de manutenção sejam realizados
com segurança. Diferentemente de outros
dispositivos, como o disjuntor de potência
ou o fusível limitador de corrente, a chave
seccionadora não é projetada para
interromper uma corrente de curto-circuito
ou de carga, mas sim para garantir uma
separação visível entre as partes isoladas e
energizadas do sistema. Portanto, a
alternativa correta é a B.
2 Marcar para revisão
(Tribunal Regional Federal 4 - Engenheiro
Eletricista - FCC-2012)
Os inversores de frequência são:
Con
acessí
23/05/2026, 21:13 estacio.saladeavaliacoes.com.br/exercicio/6a124180cd715268d3551597/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6a124180cd715268d3551597/gabarito/ 2/14
A
B
C
D
E
Dispositivos de proteção para evitar
aceleração excessiva durante a
partida de motores de corrente
contínua.
Dispositivos capazes de controlar a
velocidade e o torque de motores de
corrente alternada.
Usados, exclusivamente, para reduzir
a tensão inicial de partida de motores
de indução de pequeno e grande
porte.
Chaves estrela/triângulo, construídas
com SCR¿s e comandadas por
microprocessadores, programados por
meio de IHM.
Dispositivos que convertem a energia
contínua, armazenada em um banco
de baterias, em energia alternada,
geralmente 60 Hz. São também
conhecidos como no-breaks.
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
Os inversores de frequência são
dispositivos que têm a capacidade de
controlar a velocidade e o torque de
motores de corrente alternada. Eles fazem
isso ao converter a frequência da corrente
elétrica, permitindo assim um controle mais
Con
acessí
23/05/2026, 21:13 estacio.saladeavaliacoes.com.br/exercicio/6a124180cd715268d3551597/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6a124180cd715268d3551597/gabarito/ 3/14
A
B
C
D
E
preciso sobre o funcionamento do motor.
Portanto, a alternativa correta é a B:
"Dispositivos capazes de controlar a
velocidade e o torque de motores de
corrente alternada".
3 Marcar para revisão
(Defensoria Pública do Estado de São Paulo-
Engenheiro Eletricista - FCC -2013)
Em muitas aplicações, existe a necessidade de
se controlar a velocidade ou torque de motores
elétricos, tipo motor elétrico de indução
trifásico. Um equipamento eletrônico de
potência, próprio para essa tarefa é o:
CLP.
Conversor de frequência.
Soft starter.
Filtro ressonante.
IGBT.
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
Con
acessí
23/05/2026, 21:13 estacio.saladeavaliacoes.com.br/exercicio/6a124180cd715268d3551597/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6a124180cd715268d3551597/gabarito/ 4/14
A
B
C
D
E
O equipamento eletrônico de potência que
é adequado para controlar a velocidade ou
torque de motores elétricos, como o motor
elétrico de indução trifásico, é o conversor
de frequência. Este dispositivo é capaz de
variar a frequência da tensão de
alimentação do motor, permitindo assim o
controle da velocidade e do torque.
Portanto, a alternativa correta é a B:
Conversor de frequência.
4 Marcar para revisão
(DEPASA-AC - Auxiliar de Eletricista - IBADE -
2019)
Para a melhor preservação das ferramentas
metálicas, após a utilização, as ferramentas
devem ser limpas e ____________.
Lubrificadas.
Umedecidas.
Energizadas.
Separadas.
Lavadas com água.
Con
acessí
23/05/2026, 21:13 estacio.saladeavaliacoes.com.br/exercicio/6a124180cd715268d3551597/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6a124180cd715268d3551597/gabarito/ 5/14
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
Para a preservação adequada das
ferramentas metálicas, é importante que,
após a utilização, elas sejam limpas e
lubrificadas. A lubrificação ajuda a proteger
o metal contra a corrosão, mantendo a
ferramenta em bom estado de conservação
por mais tempo. Portanto, a alternativa
correta é "Lubrificadas".
5 Marcar para revisão
(Defensoria Pública do Estado de São Paulo -
Engenheiro Eletricista - FCC - 2013)
Sobre dispositivos de proteção em instalações
elétricas prediais, analise as proposições a
seguir:
I. Quando a corrente de projeto é superior à
maior corrente nominal de disjuntores
termomagnéticos comerciais, deve-se substituir
o disjuntor por um interruptor DR.
II. O DPS é um dispositivo usado para proteger
a instalação elétrica contra surtos de tensão
provocados por descargas atmosféricas.
III. Para que o disjuntor termomagnético opere
corretamente em caso de sobrecarga, a sua
corrente nominal deve ser maior que a
capacidade de corrente do condutor fase do
circuito.
Está correto o que se afirma em:
Con
acessí
23/05/2026, 21:13 estacio.saladeavaliacoes.com.br/exercicio/6a124180cd715268d3551597/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6a124180cd715268d3551597/gabarito/ 6/14
A
B
C
D
E
I, apenas.
II, apenas.
I e III, apenas.
II e III, apenas.
I, II e III.
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
A alternativa correta é a II, que afirma que
o DPS é um dispositivo usado para
proteger a instalação elétrica contra surtos
de tensão provocados por descargas
atmosféricas. Isso é verdadeiro, pois o DPS
(Dispositivo de Proteção contra Surtos) é
projetado para proteger os equipamentos
elétricos de surtos de tensão, que podem
ser causados por descargas atmosféricas.
As outras afirmações estão incorretas. A
afirmação I está errada porque um
interruptor DR não é uma alternativa
adequada quando a corrente de projeto é
superior à maior corrente nominal de
disjuntores termomagnéticos comerciais. A
afirmação III também está errada, pois para
que o disjuntor termomagnético opere
corretamente em caso de sobrecarga, a
sua corrente nominal deve ser igual ou
Con
acessí
23/05/2026, 21:13 estacio.saladeavaliacoes.com.br/exercicio/6a124180cd715268d3551597/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6a124180cd715268d3551597/gabarito/ 7/14
A
B
C
inferior à capacidade de corrente do
condutor fase do circuito, e não maior.
6 Marcar para revisão
(Universidade Federal do Pará - Engenharia
Elétrica - CEPS - 2014)
Os dispositivos de proteção à corrente
diferencial residual (DR) são empregados para
proteção contra choque elétrico e sua
instalação é obrigatória seguindo as
recomendações da norma NBR 5410. A respeito
do emprego desses dispositivos, é CORRETO
afirmar que:
Os dispositivos DR's eletrônicos não
dependem de fonte auxiliar para
funcionar.
O condutor de proteção também deve
passar pelo sensordiferencial do
dispositivo DR, participando da soma
vetorial das correntes.
A sensibilidade de um dispositivo DR
não interfere no funcionamento normal
das instalações.
Con
acessí
23/05/2026, 21:13 estacio.saladeavaliacoes.com.br/exercicio/6a124180cd715268d3551597/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6a124180cd715268d3551597/gabarito/ 8/14
D
E
Os dispositivos DR de baixa
sensibilidade são empregados como
proteção complementar contra
contatos indiretos.
Os dispositivos DR de alta
sensibilidade são empregados como
proteção complementar contra
contatos diretos.
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
A alternativa correta é a E, que afirma que
"Os dispositivos DR de alta sensibilidade
são empregados como proteção
complementar contra contatos diretos".
Isso ocorre porque os dispositivos DR de
alta sensibilidade são projetados para
detectar pequenas variações na corrente
elétrica, o que pode ser causado por um
contato direto com a corrente elétrica.
Portanto, eles são usados como uma
medida de segurança adicional para
proteger contra choques elétricos
causados por contatos diretos.
7 Marcar para revisão
Dispositivo de proteção caracterizado por uma
curva tempo x corrente, em que o disparo
instantâneo ocorre somente quando a corrente
Con
acessí
23/05/2026, 21:13 estacio.saladeavaliacoes.com.br/exercicio/6a124180cd715268d3551597/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6a124180cd715268d3551597/gabarito/ 9/14
A
B
C
D
E
do circuito atinge entre 10 a 20 vezes. Seu valor
nominal é:
Disjuntor termomagnético tipo B.
Disjuntor termomagnético tipo D.
Disjuntor diferencial residual tipo C.
Fusível NEOZED tipo A.
Fusível DIAZED tipo B.
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
O dispositivo de proteção descrito no
enunciado é o Disjuntor termomagnético
tipo D. Este tipo de disjuntor é
caracterizado por uma curva tempo x
corrente, onde o disparo instantâneo
ocorre somente quando a corrente do
circuito atinge entre 10 a 20 vezes o valor
nominal. Portanto, a alternativa correta é a
letra B.
8 Marcar para revisão
Con
acessí
23/05/2026, 21:13 estacio.saladeavaliacoes.com.br/exercicio/6a124180cd715268d3551597/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6a124180cd715268d3551597/gabarito/ 10/14
A
B
C
D
E
(Metrô-DF- Técnico em Eletrotécnica - Banca
IADES -2014)
Quanto ao ohmímetro e ao amperímetro, é
correto afirmar que eles são instrumentos
utilizados, respectivamente, para medição de:
Resistência elétrica e tensão elétrica.
Tensão elétrica e potência elétrica.
Corrente elétrica e potência elétrica.
Resistência elétrica e corrente elétrica.
Potência elétrica e corrente elétrica.
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
O ohmímetro é um instrumento utilizado
para medir a resistência elétrica, enquanto
o amperímetro é usado para medir a
corrente elétrica. Portanto, a alternativa
correta é a "D", que afirma que o
ohmímetro e o amperímetro são usados,
respectivamente, para medir a resistência
elétrica e a corrente elétrica.
Con
acessí
23/05/2026, 21:13 estacio.saladeavaliacoes.com.br/exercicio/6a124180cd715268d3551597/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6a124180cd715268d3551597/gabarito/ 11/14
A
B
C
D
E
9 Marcar para revisão
(FGV/2013) A chave estrela-delta para a partida
de motores trifásicos alterna a configuração
dos enrolamentos desses motores a fim de
diminuir a corrente de partida. Para um dado
motor, a corrente de partida é oito vezes a
corrente nominal. Sabendo-se que essa
corrente de partida é igual a I, pode-se dizer
que, na configuração delta, a corrente nominal
será igual a:
( ×I)/8√3
×I√3
I/8
I
1/√3
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
Para entender a resposta correta, é
importante compreender o funcionamento
da chave estrela-delta em motores
trifásicos. A chave alterna a configuração
dos enrolamentos do motor para reduzir a
corrente de partida. No enunciado, é dito
Con
acessí
23/05/2026, 21:13 estacio.saladeavaliacoes.com.br/exercicio/6a124180cd715268d3551597/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6a124180cd715268d3551597/gabarito/ 12/14
A
B
C
que a corrente de partida é oito vezes a
corrente nominal e que essa corrente de
partida é igual a I.
Na configuração delta, a corrente de
partida é igual a raiz de 3 vezes I. Portanto,
para encontrar a corrente nominal (In),
dividimos a corrente de partida em delta
por 8. Isso nos dá a seguinte equação: In =
(raiz(3)*I)/8.
Portanto, na configuração delta, a corrente
nominal será igual a ( ×I)/8, que é a
alternativa A.
√3
10 Marcar para revisão
(Defensoria Pública do Rio de Janeiro -
Engenheiro Eletricista- FGV - 2014)
Um circuito elétrico atende uma carga que
solicita 20 A de corrente de projeto. A bitola do
fio utilizado nesse circuito suporta, nas
condições da instalação, 28 A. A linha de
disjuntores escolhida disponibiliza disjuntores
de 10 a 50 A, com variação de 5 A em 5 A,
todos com um fator de atuação igual a 1,2.
Assinale a alternativa que apresenta o valor
CORRETO do disjuntor de proteção desse
circuito:
10 A
15 A
20 A
Con
acessí
23/05/2026, 21:13 estacio.saladeavaliacoes.com.br/exercicio/6a124180cd715268d3551597/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6a124180cd715268d3551597/gabarito/ 13/14
D
E
25 A
30 A
Resposta correta
Parabéns, você selecionou a
alternativa correta. Confira o
gabarito comentado!
Gabarito Comentado
O valor correto do disjuntor de proteção
desse circuito é 25 A. Isso se deve ao fato
de que a corrente de projeto é de 20 A e o
fator de atuação dos disjuntores é de 1,2.
Portanto, a corrente de atuação do
disjuntor deve ser de 20 A * 1,2 = 24 A.
Como a linha de disjuntores disponibiliza
disjuntores de 10 a 50 A, com variação de 5
A em 5 A, o disjuntor mais próximo e que
suporta a corrente de atuação é o de 25 A.
Além disso, a bitola do fio utilizado suporta
até 28 A, o que torna o disjuntor de 25 A
adequado para a proteção do circuito.
Con
acessí
23/05/2026, 21:13 estacio.saladeavaliacoes.com.br/exercicio/6a124180cd715268d3551597/gabarito/
https://estacio.saladeavaliacoes.com.br/exercicio/6a124180cd715268d3551597/gabarito/ 14/14
