instalação elétrica industrial.

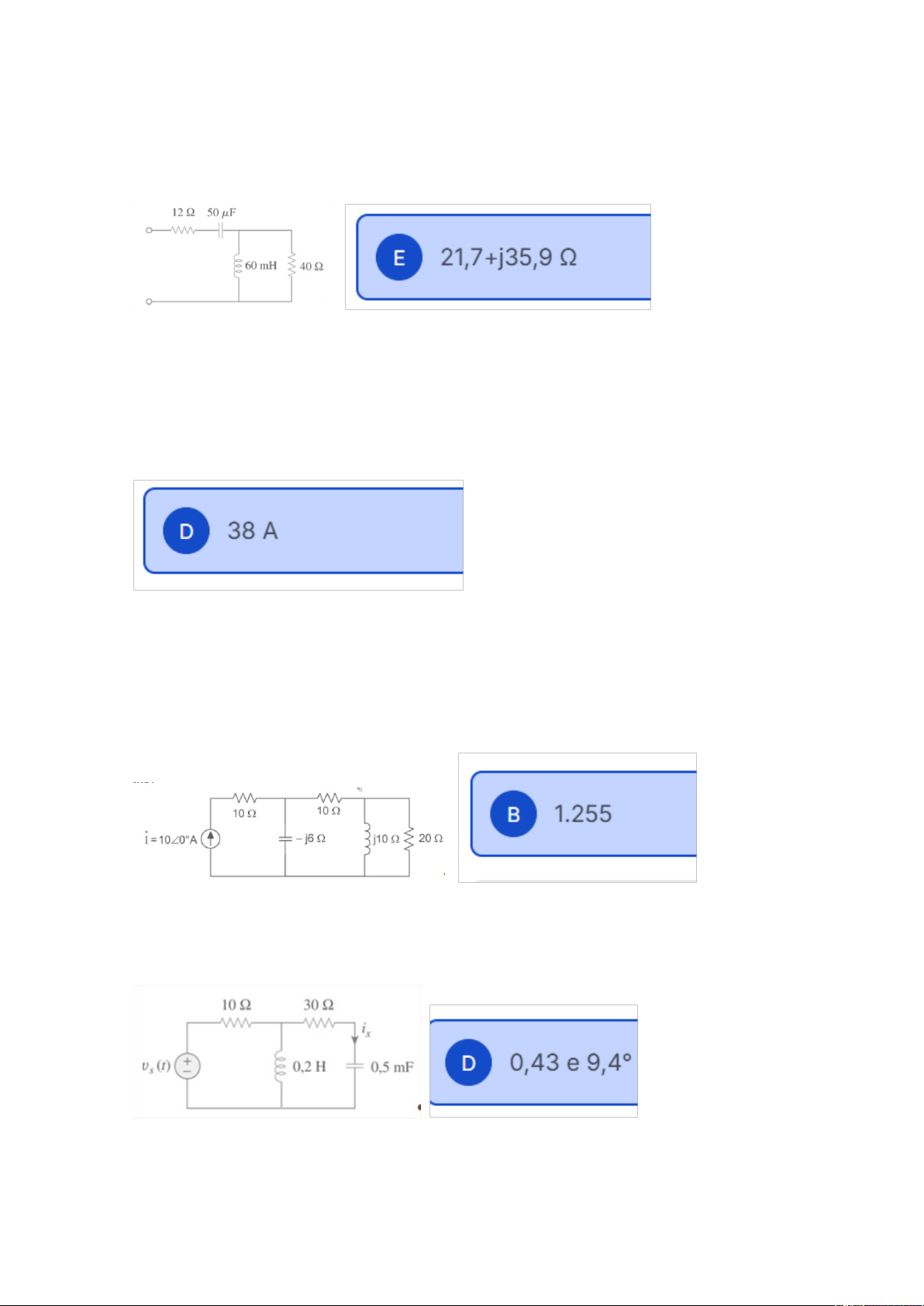

Para uma frequência de 60 Hz, a impedância equivalente do circuito da figura a seguir é de, aproximadamente (ALEXANDER; SADIKU, 2013):

(Concurso: Ministério Público Estadual - MA; Analista Ministerial - Engenharia Elétrica;
2013; Banca FCC) Um sistema ABC (sequência de fase positiva) de 110 Volts, trifásico a três condutores, alimenta três impedâncias iguais 5 2 45° em triângulo. Para esse sistema, é correto afirmar que as correntes de linha IA, IB e IC são iguais em módulo e apresentam o valor aproximado de:
(Concurso: Termobahia; Engenheiro de Termelétrica Júnior; 2012; Banca Cesgranrio) O
circuito da figura a seguir é composto por uma fonte de corrente alternada com valor I=10
20° A, duas resistências de 10 22, uma resistência de 20 2, uma reatância capacitiva de -j6 Q e uma reatância indutiva de j10 2. Qual a potência ativa consumida, em watts, por esse circuito?

A tensão de alimentação senoidal do circuito a seguir é dada por v(t)=20sen(50t-40°) V.
Os valores do módulo e da fase da corrente que circula pelo capacitor são,
respectivamente (ALEXANDER; SADIKU, 2013):

(Concurso: Assembleia Legislativa - SP; Engenharia Elétrica; 2010; Banca FCC) Uma
instalação elétrica de 220 V alimenta uma carga indutiva que consome 10 KW com fator de potência 0,5. Para tornar o fator de potência unitário é necessário conectar um capacitor tal que sua potência reativa seja de, aproximadamente, em KVAr:
(CESGRANRIO - Liquigás - Engenheiro Eletricista - 2013)
Como medida de controle, a NR 10 estabelece que todas as empresas estão obrigadas a
manter documentação referente a seus estabelecimentos. Essa documentação deve
conter:
(FUNCAP - Prefeitura de Várzea Grande - Engenheiro Eletricista - 2011)
Em uma oficina, três circuitos sao alimentados pelos cabos 10, 25 e 70 mm2. Com base na NBR 5410, as seções dos condutores de proteção em mm2, dimensionadas pela seção mínima, para esses circuitos são, respectivamente:
(Adaptada de: FUNCAB - SISEMA-MG - Engenharia Eletrica - 2013) A NBR 5410/2004 preconiza que, de todo modo, a tensao nominal do sistema SELV ou PELV NÃO pode exceder o limite superior da faixa I das tensões:
(COSEAC - Prefeitura Municipal de São Gonçalo/RJ - Engenheiro Eletricista - 2011)
A NR 10 determina que toda instalação ou peça condutora que não faça parte dos circuitos elétricos, mas que, eventualmente, possa ficar sob tensão, deve ser aterrada. Tal medida se refere à proteção contra risco de:
(Adaptado de: UFMT - Instituto Federal do Mato Grosso - Engenharia Eletrica - 2014)
Em relação ao dimensionamento de condutores elétricos em instalações de baixa tensão,
assinale a alternativa CORRETA:
