BACHARELADO EM ARQUITETURA E URBANISMO _ UNINTER




DISCIPLINA: GEORREFERENCIAMENTO E TOPOGRAFIA
ELABORADA POR: Mauro José Kummer



Atividade prática: GEORREFERENCIAMENTO E TOPOGRAFIA
Esta atividade prática destina-se a levar a (o) discente a (o) a aprofundar os
conhecimentos adquiridos nas aulas de Georreferenciamento e topografia.
Este conjunto de saberes ganha significado quando posto em prática. Levar a
(o) discente a pensar sobre as aplicações destes materiais se reveste em fixação
de conhecimentos, sedimentando os elementos básicos construtivos estudados.

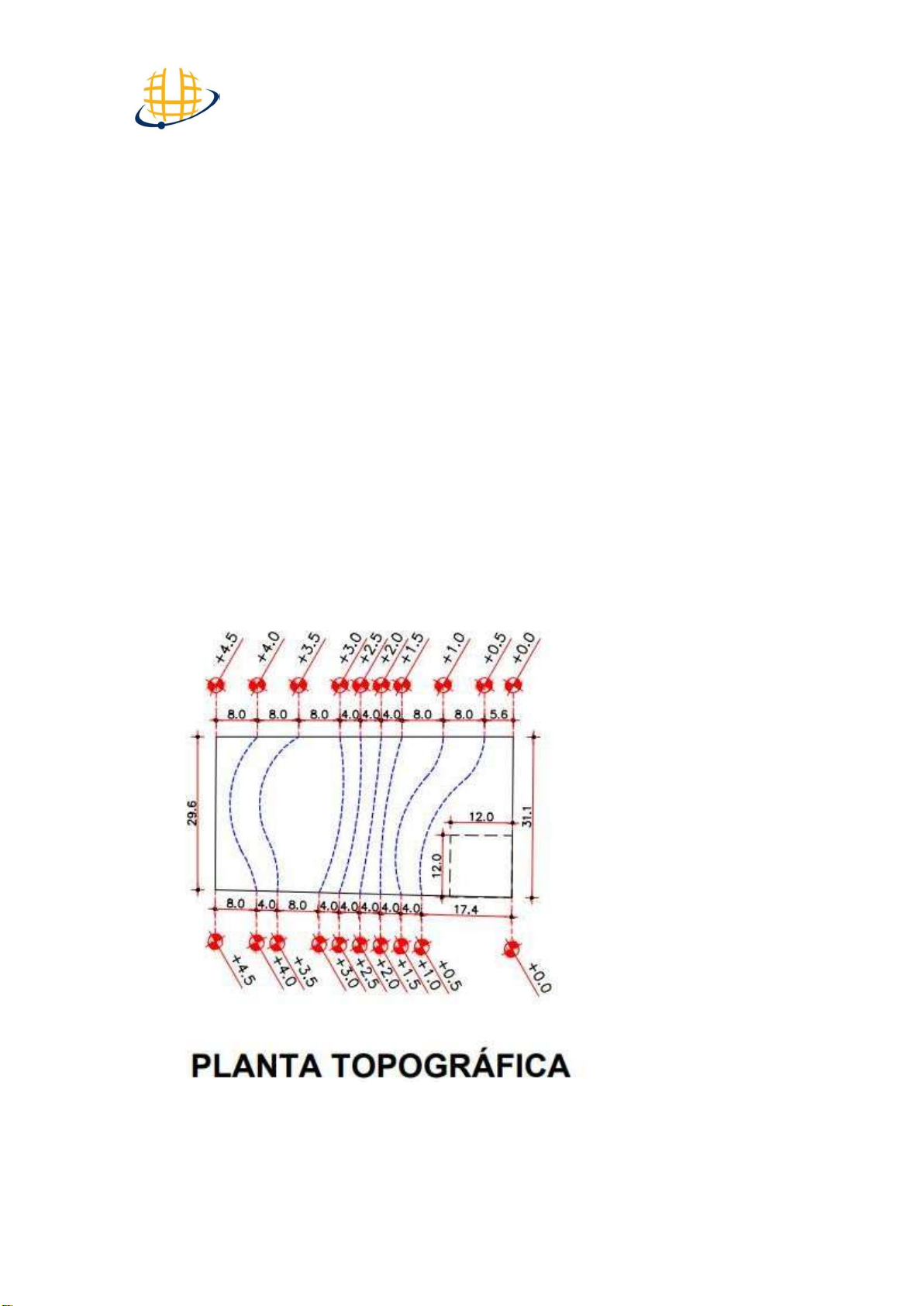

Será utilizada a planta do lote urbano, com as seguintes dimensões e cotas de
nível.




Objetivo
Acomodar as estruturas a seguir mencionadas.
BACHARELADO EM ARQUITETURA E URBANISMO _ UNINTER

1. Um platô de estacionamento PREFERENCIALMENTE na cota 1,00m.
Caso o aluno justifique poderá escolher outra cota ou dividir em mais platôs.
2. Rampa de acesso ligando a rua ao estacionamento, mostrando a
inclinação e com largura de 5,00m.
3. As áreas no entorno dos platôs devem conter taludes para contenção de
deslizamento, com inclinação 100%.
4. O estacionamento deverá ter pelo menos 10 vagas demarcadas, sendo 2
para portadores de necessidades especiais com comprimento de 5,00 x 3,50m
e as demais com 5,00 x 2,50, prever mais a área de circulação dos carros para
acesso às vagas.


Descrição
Para a realização desta atividade o estudante deve analisar as curvas de nível
descritas no desenho, previamente fornecido neste edital.
Escolher as localizações sobre o terreno para a construção, para o platô do
estacionamento, para a rampa de acesso e para os taludes, considerando a
menor movimentação de terra.


Apresentação do trabalho
O trabalho deverá ser feito à mão, com o kit desenho, obrigatoriamente. Deverá
conter os elementos solicitados em pranchas A3 com margens e carimbo, depois
as pranchas devem fotografas e transformadas em PDF para postagem no AVA.
A prancha deverá apresentar os seguintes elementos gráficos:
a) 01 planta de implantação do terreno com as estruturas solicitadas no
objetivo (baseada na planta topográfica fornecida), esta planta deverá ser
cotada.
b) 01 corte longitudinal passando pela rampa de acesso ao platô, este corte
deve apresentar as cotas de nível.
c) 01 Um corte transversal passando pelo centro do platô, este corte deve
apresentar as cotas de nível.


Informações Adicionais
Prever recuo frontal de 5,00m


Critério de avaliação.
Posicionamento do platô. (20%)
BACHARELADO EM ARQUITETURA E URBANISMO _ UNINTER

Posicionamento da rampa e cálculo. (35%)
Posicionamento dos taludes e cálculos. (35%)
Diagramação da prancha. (10%)

Contextualização
O conjunto de habilidades e competências necessárias ao Arquiteto passa pela
sua clareza em expor ao cliente as atividades a serem desenvolvidas. Os cortes
a serem realizados e as correspondentes justificativas.
Esta atividade prática é uma pequena parte das atividades correlatas ao
Arquiteto no exercício da profissão e deve ser elaborada com critério.


Competências desenvolvidas nesta atividade:
Aprender a estabelecer cortes e disposição de itens sobre o terreno.
Aprender a calcular as áreas construtivas e estimar a movimentação de terra.

OBS. Situações em que todo o trabalho será ZERADO:
Não atender ao briefing, ou seja, ser desenvolvido fora do escopo solicitado;
Apresentar cópia, seja em relação aos textos ou em relação as imagens
apresentadas (entrega de atividade, como de sua própria autoria, mas que foi
produzido por outra pessoa).


Referências
BIBLIOGRAFIA BÁSICA
SAVIETTO, R. Topografia aplicada. Porto Alegre : SAGAH, 2017. (BVMB)
TULER, M. Fundamentos de topografia : edição especial. Porto Alegre :
SAGAH, 2016. (BVMB)
CORREA, P.M. Topografia e geoprocessamento. Porto Alegre: SAGAH, 2017.
(BVMB)
BIBLIOGRAFIA COMPLEMENTAR
BOTELHO, M.H.C., FRANCISCHI JR., J.P.,PAULA, L.S. ABC da topografia:
para tecnólogos, arquitetos e engenheiros. São
Paulo: Blucher, 2018 (BVMB)
BACHARELADO EM ARQUITETURA E URBANISMO _ UNINTER

BORGES, A.C. Exercícios de Topografia. São Paulo: Blucher, 2017. (BVMB)
McCORMAC, J. Topografia .Rio de Janeiro: LTC, 2019. (BVMB)
TULER, M. Fundamentos de topografia . Porto Alegre : Bookman, 2014.
(BVMB)
DAIBERT, J.D. Topografia : técnicas e práticas de campo .Sáo Paulo : Érica,
2014 (BVMB)

BUXTON, P. Manual do arquiteto : planejamento, dimensionamento e projeto
. Porto Alegre : Bookman, 2017.(BVMB)
