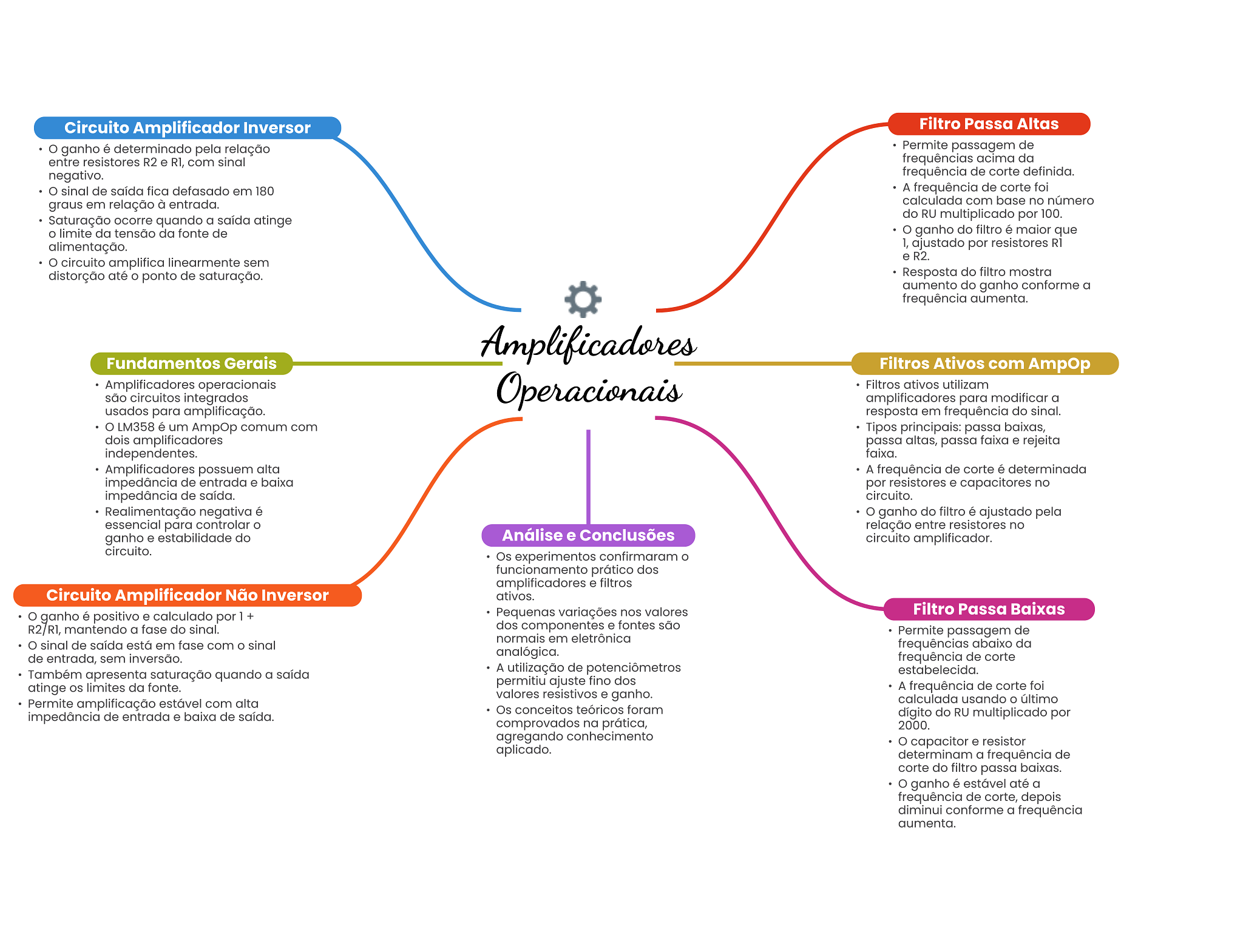

Mapa Mental - Amplificadores Operacionais

Prévia do material em texto

Circuito Amplificador Inversor Filtro Passa Altas ganho é determinado pela relação Permite passagem de entre resistores R2 e R1, com sinal frequências acima da negativo. frequência de corte definida. sinal de saída fica defasado em 180 A frequência de corte foi graus em relação à entrada. calculada com base no número Saturação ocorre quando a saída atinge do RU multiplicado por 100. limite da tensão da fonte de ganho do filtro é maior que alimentação. 1, ajustado por resistores R1 e R2. circuito amplifica linearmente sem distorção até ponto de saturação. Resposta do filtro mostra aumento do ganho conforme a frequência aumenta. Amplificadores Fundamentos Gerais Filtros Ativos com AmpOp Amplificadores operacionais Operacionais Filtros ativos utilizam são circuitos integrados amplificadores para modificar a usados para amplificação. resposta em frequência do sinal. LM358 é um AmpOp comum com Tipos principais: passa baixas, dois amplificadores passa altas, passa faixa e rejeita independentes. faixa. Amplificadores possuem alta A frequência de corte é determinada impedância de entrada e baixa por resistores e capacitores no impedância de saída. circuito. Realimentação negativa é O ganho do filtro é ajustado pela essencial para controlar relação entre resistores no ganho e estabilidade do Análise e Conclusões circuito amplificador. circuito. Os experimentos confirmaram funcionamento prático dos amplificadores e filtros Circuito Amplificador Não Inversor ativos. Pequenas variações nos valores Filtro Passa Baixas ganho é positivo e calculado por 1 + R2/R1, mantendo a fase do sinal. dos componentes e fontes são Permite passagem de normais em eletrônica sinal de saída está em fase com sinal frequências abaixo da de entrada, sem inversão. analógica. frequência de corte Também apresenta saturação quando a saída A utilização de potenciômetros estabelecida. atinge limites da fonte. permitiu ajuste fino dos A frequência de corte foi valores resistivos e ganho. Permite amplificação estável com alta calculada usando último Os conceitos teóricos foram impedância de entrada e baixa de saída. dígito do RU multiplicado por comprovados na prática, 2000. agregando conhecimento capacitor e resistor aplicado. determinam a frequência de corte do filtro passa baixas. O ganho é estável até a frequência de corte, depois diminui conforme a frequência aumenta.
