CURSO: ENGENHARIA CIVIL
DISCIPLINA: ESTRUTURAS DE MADEIRAS E
METÁLICAS COM FERRAMENTA BIM
PROFESSOR: FELIPE CUNHA

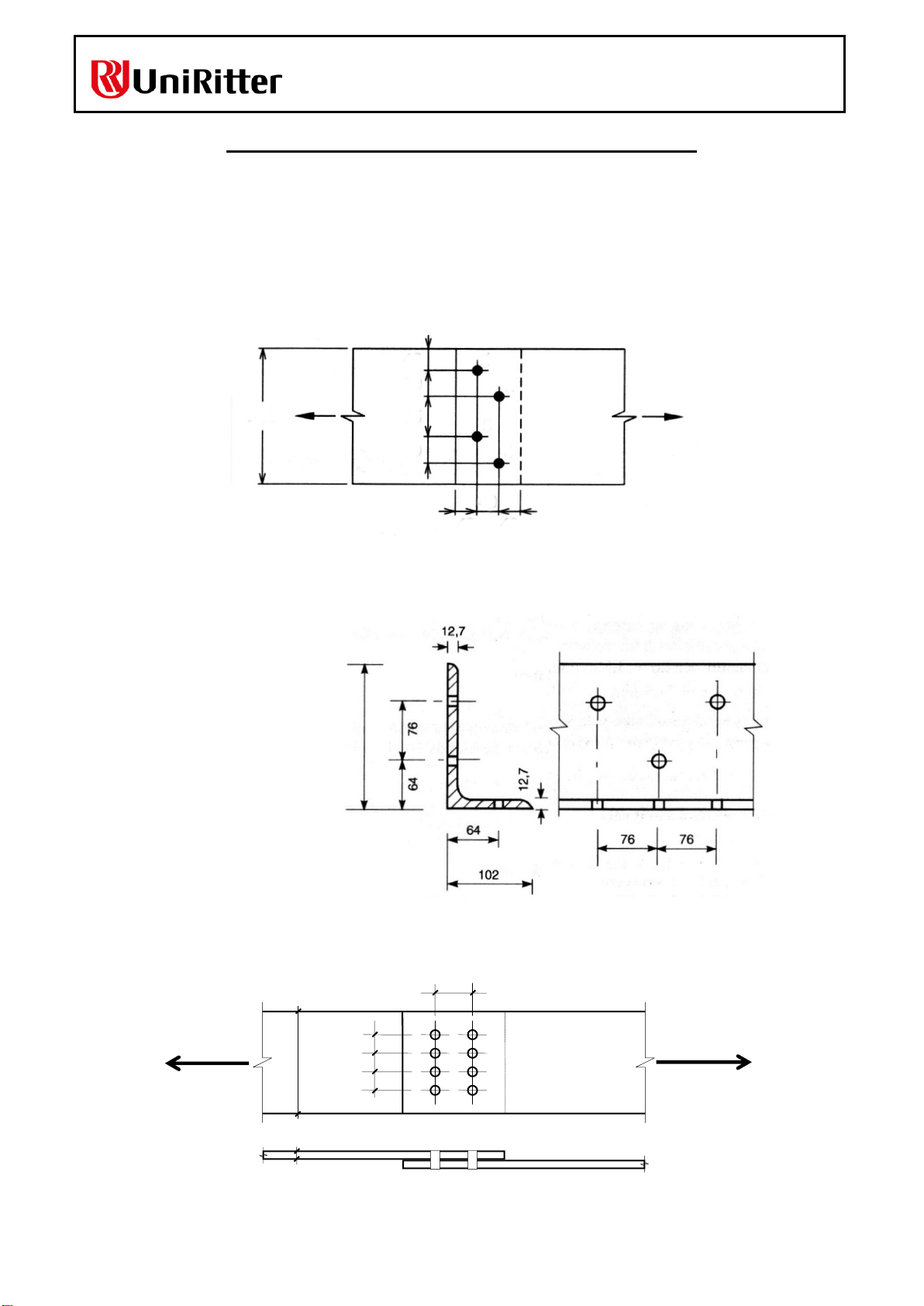

Lista de Exercícios 03 - Estruturas Metálicas - Tração
1. Calcular a espessura necessária de uma chapa de 130 mm de largura, sujeita a um esforço axial de tração
de 220 kN. Aço AR-350.
2. Determinar a força de tração axial resistente de cálculo (Nt,Rd) das chapas cuja ligação está indicada abaixo.
 t = 16 mm
 parafuso = 18 mm
 Aço: MR-250

50
50
40
70 260
60
60
60
Nt,Rd Nt,Rd
Unidade: mm

3. Determine a força de tração axial resistente de cálculo (Nt,Rd) para um tirante de barra rosqueada de diâmetro
 = 16 mm. Aço AR-350.
4. Determinar a força de tração axial resistente de cálculo (Nt,Rd) para a cantoneira L203x102x12,7 abaixo.
Utilize aço AR-415.



 t = 12,7 mm
 parafuso = 16 mm





5. Duas chapas de 22 x 300 mm são emendadas por traspasse, com 08 parafusos  = 25 mm. Verificar se as
dimensões das chapas são satisfatórias para suportar a carga de projeto indicada. Admitir aço MR-250.


Nd = 1500 kN Nd = 1500 kN
t =22
60
50
50
3
0
0
0

50


2
0
3
 m
m




CURSO: ENGENHARIA CIVIL
DISCIPLINA: ESTRUTURAS DE MADEIRAS E
METÁLICAS COM FERRAMENTA BIM
PROFESSOR: FELIPE CUNHA


6. Determine a força de tração axial resistente de cálculo (Nt,Rd) para a diagonal de uma treliça em aço MR-
250, cujo detalhe do nó é indicado na figura abaixo. A diagonal tem seção transversal em dupla cantoneira 2L
63,5x4,76.
Resp: Nt,Rd = 233 kN

7. Para o perfil U 203 x 17,1 kg/m em aço MR-250 indicado na figura abaixo, determinar a força de tração axial
resistente de cálculo (Nt,Rd).











2L 63,5x4,76
Chapa “Gousset”
t = 6,3 mm
2
0
3
 m
m




CURSO: ENGENHARIA CIVIL
DISCIPLINA: ESTRUTURAS DE MADEIRAS E
METÁLICAS COM FERRAMENTA BIM
PROFESSOR: FELIPE CUNHA


8. Determine se a chapa tracionada suporta a força de tração axial de cálculo (Nd) indicada. Admita aço AR-
350, t = 12,5 mm e parafusos com diâmetro de 22 mm.



9. Obter a força axial resistente de cálculo (Nt,Rd) para a cantoneira abaixo. Os parafusos possuem diâmetro 24
mm e estão distanciados entre si de 80 mm (eixo a eixo), na direção da força de tração, em cada linha de
furação. O aço empregado possui fy = 345 MPa e fu = 450 MPa.




65
2
5
0

6
5

7
0

Nd = 800 kN
[Dimensões em mm]
60
Nd = 800 kN
