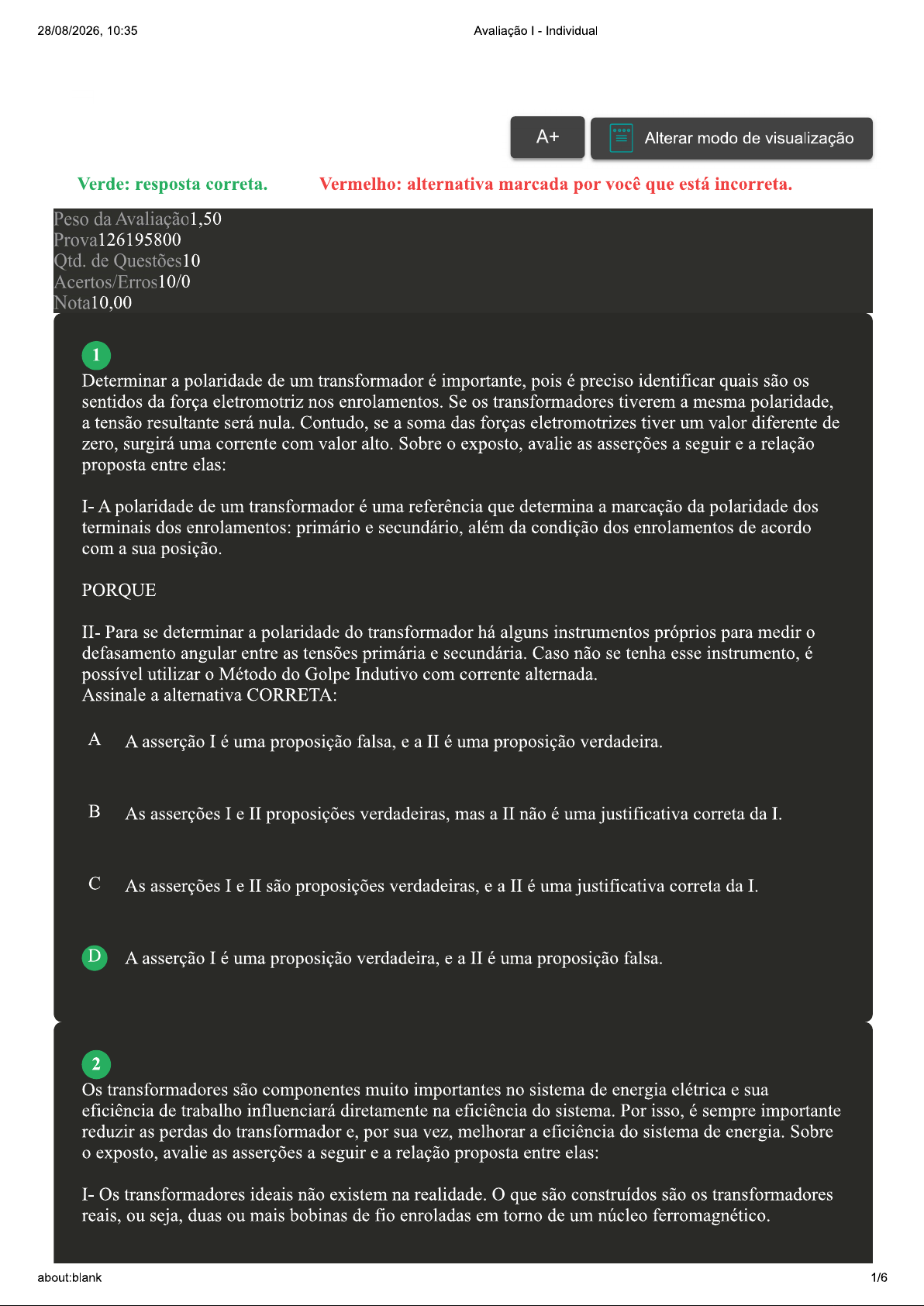

28/08/2026, 10:35 Avaliação - Individual A+ Alterar modo de visualização Verde: resposta correta. Vermelho: alternativa marcada por você que está incorreta. Peso da Avaliação1,50 Prova 126195800 Qtd. de Questões1 Acertos/Erros10/0 Nota 10,00 1 Determinar a polaridade de um transformador é importante, pois é preciso identificar quais são os sentidos da força eletromotriz nos enrolamentos. Se os transformadores tiverem a mesma polaridade, a tensão resultante será nula. Contudo, se a soma das forças eletromotrizes tiver um valor diferente de zero, surgirá uma corrente com valor alto. Sobre o exposto, avalie as asserções a seguir e a relação proposta entre elas: I- A polaridade de um transformador é uma referência que determina a marcação da polaridade dos terminais dos enrolamentos: primário e secundário, além da condição dos enrolamentos de acordo com a sua posição. PORQUE II- Para se determinar a polaridade do transformador há alguns instrumentos próprios para medir o defasamento angular entre as tensões primária e secundária. Caso não se tenha esse instrumento, é possível utilizar o Método do Golpe Indutivo com corrente alternada. Assinale a alternativa CORRETA: A A asserção I é uma proposição falsa, e a II é uma proposição verdadeira. B As asserções I e II proposições verdadeiras, mas a II não é uma justificativa correta da I. As asserções I e II são proposições verdadeiras, e a II é uma justificativa correta da I. D A asserção I é uma proposição verdadeira, e a II é uma proposição falsa. 2 Os transformadores são componentes muito importantes no sistema de energia elétrica e sua eficiência de trabalho influenciará diretamente na eficiência do sistema. Por isso, é sempre importante reduzir as perdas do transformador e, por sua vez, melhorar a eficiência do sistema de energia. Sobre o exposto, avalie as asserções a seguir e a relação proposta entre elas: I- Os transformadores ideais não existem na realidade. que são construídos são os transformadores reais, ou seja, duas ou mais bobinas de fio enroladas em torno de um núcleo ferromagnético. about:blank 1/628/08/2026, 10:35 Avaliação I - Individual PORQUE 2 II- Nos transformadores existem perdas como as perdas no cobre (I R), as perdas por corrente parasita ou corrente de Foucault; perda por histerese, que são as perdas associadas às propriedades ferromagnéticas, por apresentarem um atraso entre a indução e o campo magnético e o fluxo de dispersão. Esses fluxos são os que escapam do núcleo e passam através de apenas um dos enrolamentos do transformador. Assinale a alternativa CORRETA: A As asserções I e II são proposições verdadeiras, e a II é uma justificativa correta da I. As asserções I e II são proposições verdadeiras, mas a II não é uma justificativa correta da I. A asserção I é uma proposição falsa, e a II é uma proposição verdadeira. D A asserção I é uma proposição verdadeira, e a II é uma proposição falsa. 3 transformador é basicamente um dispositivo de controle de tensão que é amplamente utilizado na distribuição e transmissão de energia em corrente alternada. Em um transformador elevador, a tensão de saída é aumentada; e em um transformador abaixador, a tensão de saída é diminuída. transformador elevador diminuirá a corrente de saída; enquanto o transformador abaixador aumentará a corrente de saída para manter a entrada e a potência de saída do sistema iguais. Sobre os princípios e funcionamento dos transformadores, classifique V para as sentenças verdadeiras e F para as falsas: A eficiência de um transformador é da ordem de 50%. Um transformador não pode aumentar ou diminuir a tensão de uma fonte CC, pois as leis de indução eletromagnética de Faraday não são válidas. ( ) enrolamento de alta tensão tem mais área de seção transversal. Assinale a alternativa que apresenta a sequência CORRETA: A B D about:blank 2/628/08/2026, 10:35 Avaliação I - Individual 4 circuito equivalente de um transformador é utilizado para modelar um transformador real através de componentes eletrônicos, como as resistências e as indutâncias, em que cada uma apresenta uma perda diferente. Sobre o circuito equivalente de um transformador, associe os itens, utilizando o código a seguir: I- Perdas por efeito Joule. II- Perdas não ferrosas. III- Perdas por fluxo de dispersão. São representadas por uma resistência em paralelo com a força eletromotriz induzida pelo fluxo mútuo. ( ) São representadas por resistências do primário e do secundário. São representadas por reatâncias indutivas. Assinale a alternativa que apresenta a sequência CORRETA: A I II III. III I II. II I III. D III II I. 5 Os transformadores são capazes de mudar os níveis de tensão e corrente de sua alimentação, sem modificar sua frequência ou a quantidade de energia elétrica que está sendo transferida de um enrolamento para outro através do circuito magnético. Com relação à tensão no transformador, assinale a alternativa CORRETA: A Aumenta ou diminui as tensões CA. B Muda de CC para CA. Muda de AC para DC. D Aumenta ou diminui as tensões CC. about:blank 3/628/08/2026, 10:35 Avaliação I - Individual 6 A polaridade do transformador se tornou importante quando os primeiros transformadores CA foram desenvolvidos no final do século XIX. Nessa época, os primeiros a utilizarem o transformador aprenderam o que significava polaridade, quando tentaram colocar alguns transformadores em paralelo para tentar obter mais capacidade. Com base na polaridade dos transformadores, analise as afirmativas a seguir: I- Se dois transformadores estiverem conectados em paralelo, a potência nominal do conjunto dos transformadores irá depender do fator de potência mais baixo entre os dois transformadores. II- Há duas variedades de polaridade: a aditiva e a subtrativa. Os transformadores de potência e instrumento são aditivos, enquanto alguns transformadores de distribuição são subtrativos. III- A polaridade dos transformadores depende do modo que as espiras dos enrolamentos primário e secundário são enroladas. Assinale a alternativa CORRETA: A Somente a afirmativa III está correta. As afirmativas I e III estão corretas. As afirmativas II e III estão corretas. D Somente a afirmativa II está correta. 7 Os transformadores podem ser classificados de acordo com a sua estrutura e o seu funcionamento. Alguns modos de classificar os transformadores são em relação ao material do núcleo, o número de fases, a forma do núcleo e a proteção e a maneira de dissipação de calor. Sobre a classificação dos transformadores, associe os itens, utilizando o código a seguir: Tipo I- Shell. II- Tipo núcleo. III Blindado. A construção dos enrolamentos dos transformadores é realizada no formato de disco, na qual os enrolamentos de alta e baixa se alternam em camadas. Os enrolamentos do transformadores são feitos de modo cilíndrico e montados de forma concêntrica em volta do núcleo. Esse tipo de transformador é utilizado como isolamento. Assinale a alternativa que apresenta a sequência CORRETA: A I II III. about:blank 4/628/08/2026, 10:35 Avaliação I - Individual B III I II. III II I. D II I III. 8 transformador é um dispositivo que transfere energia elétrica de um circuito de corrente alternada para um ou mais outros circuitos, aumentando ou reduzindo a tensão. Os transformadores são empregados para propósitos muito variados. Com base na classificação dos transformadores, analise as afirmativas a seguir: I- Se um transformador é usado para aumentar a diferença de potencial de 127 V para 38000 V, significa que o número de espiras no primário é menor que no secundário. II- Um transformador trifásico pode ser construído com três autotransformadores monofásicos, uma para cada fase. III- Nos transformadores que possuem dois enrolamentos, um deles é chamado de primário e o outro de secundário. Assinale a alternativa CORRETA: A As afirmativas II e III estão corretas. B As afirmativas I e III estão corretas. Somente a afirmativa III está correta. D As afirmativas I e II estão corretas. 9 transformador Zig Zag possui seis bobinas, sendo três bobinas externas e três bobinas internas. Os enrolamentos da bobina externa são chamados de enrolamento ZIG e os enrolamentos da bobina interna são chamados de enrolamento ZAG. Com base no transformador Zig Zag, analise as afirmativas a seguir: I- transformador Zig Zag pode ser utilizado em conversores de eletrônica de potência para eliminar o componente de magnetização de corrente contínua apresentado devido a ângulos de disparos inadequados. II- transformador em Zig Zag pode ser usado como transformador de aterramento em um sistema conectado em delta. about:blank 5/628/08/2026, 10:35 Avaliação I - Individual III- enrolamento Zig de uma fase é conectado em paralelo com o enrolamento Zag de outra fase, por isso é chamado de enrolamento em estrela interconectado. Assinale a alternativa CORRETA: A Somente a afirmativa II está correta. Somente a afirmativa III está correta. As afirmativas I e II estão corretas. D As afirmativas II e III estão corretas. 10 Um transformador que não tem nenhuma perda no cobre e no núcleo é chamado de transformador ideal. Nesse tipo de transformador, a potência de saída é equivalente à potência de entrada, ou seja, tem 100% de eficiência, o que significa que não há perda de energia dentro do transformador. Sobre a relação de espiras e a tensão no primário, segundo os dados: V =22V, N =200 e N =10, S 1 2 assinale a alternativa CORRETA: A 20 e 22 V. 44 e 10 V. 20 e 440 V. D 10 e 440 V. Imprimir about:blank 6/6
