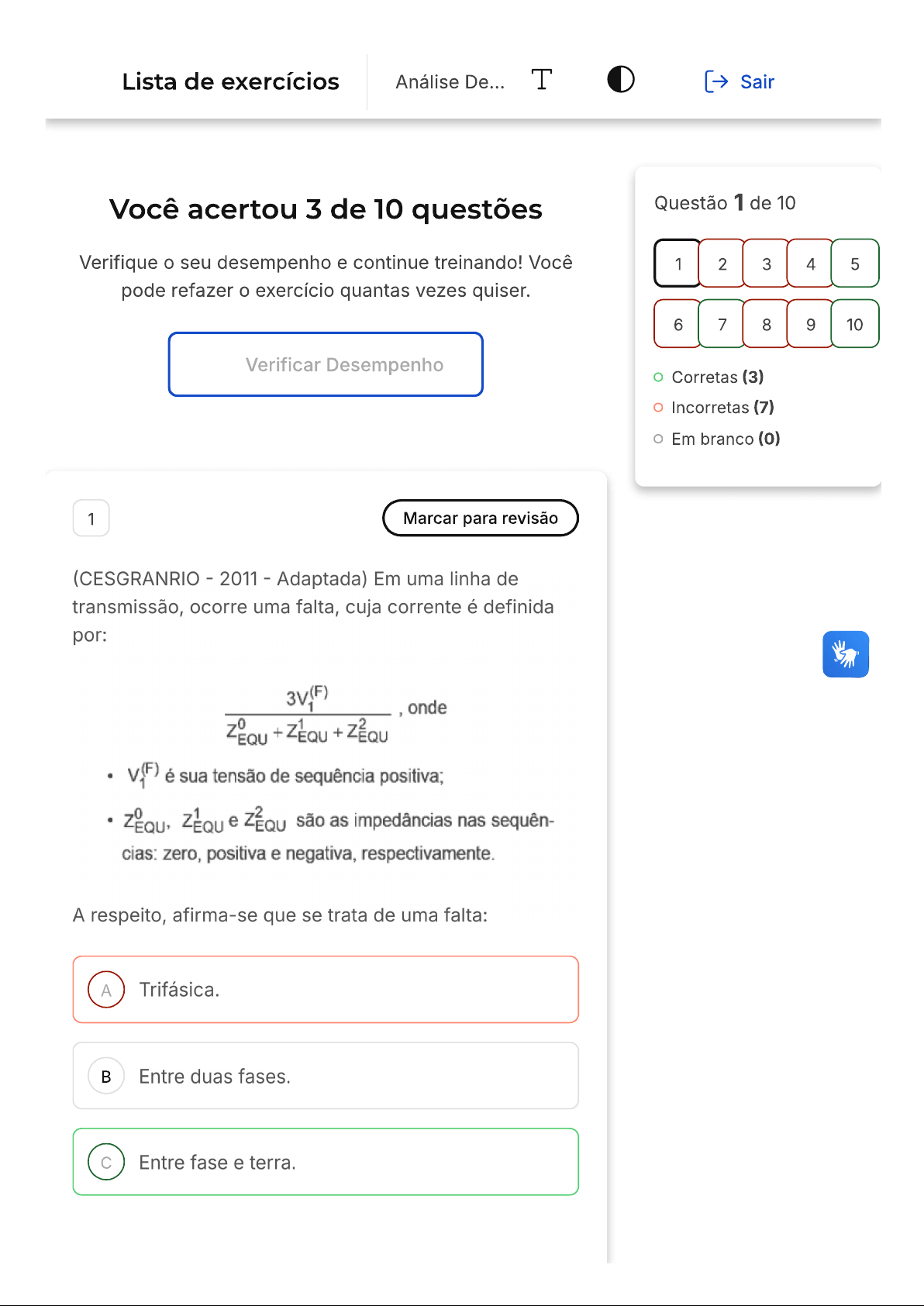

Lista de exercícios Análise De... T Sair Você acertou 3 de 10 questões Questão 1 de 10 Verifique seu desempenho e continue treinando! Você 12345 pode refazer exercício quantas vezes quiser. 678910 Verificar Desempenho Corretas (3) Incorretas (7) Em branco (0) 1 Marcar para revisão (CESGRANRIO 2011 Adaptada) Em uma linha de transmissão, ocorre uma falta, cuja corrente é definida por: onde é sua tensão de sequência positiva; e são as impedâncias nas sequên- cias: zero, positiva e negativa, respectivamente. A respeito, afirma-se que se trata de uma falta: A Trifásica. Entre duas fases. Entre fase e terra.D Entre duas fases e terra. E Entre as três fases e terra. X Resposta incorreta Opa! A alternativa correta é a letra C. Confira gabarito comentado! Gabarito Comentado A expressão apresentada para curto-circuito contém as impedâncias de sequência positiva, negativa e zero, somadas. Dessa forma, podendo ser afirmado que as redes de sequência estão ligadas em série, trata-se de uma falta entre fase e terra (monofásica à terra). 2 Marcar para revisão (CEFET-MG 2016 Adaptada) Considere uma linha de transmissão longa, transmitindo potência em regime estacionário com a frequência nominal do sistema de potência. Nesta situação, a mesma pode ser representada como um circuito de parâmetros concentrados, cujos parâmetros são Z' e Y', os quais são calculados mediante as seguintes equações sequências: y = Y Analise as afirmativas a respeitos das equações: I. Zé a impedância série da linha de transmissão. II. Z é a impedância característica da linha de transmissão.III. A constante de propagação da linha é igual a onde Z e y são a impedância e admitância da linha por unidade de comprimento. IV. A constante de propagação da linha é igual a onde Z e y são a impedância e admitância da linha por unidade de comprimento. V. Y é a admitância característica da linha de transmissão. Está correto que se afirma em: A apenas I e III. apenas e IV. apenas e III. D apenas II e V. E apenas II, IV e V. X Resposta incorreta Opa! A alternativa correta é a letra Confira o gabarito comentado! Gabarito Comentado A impedância e admitância características da linha de transmissão é utilizada para cálculo da impedância total série. A constante de propagação da linha longa é dada por onde Z e são a impedância e admitância da linha por unidade de comprimento.3 Marcar para revisão (VUNESP 2014 Adaptada) Uma fonte trifásica assimétrica, de sequência positiva (ABC), apresenta os seguintes valores para as tensões de fase: A 48 j5. B 84 j8. c 96 j9. D 118 j12. E 145 j14. X Resposta incorreta Opa! A alternativa correta é a letra Confira gabarito comentado! Gabarito Comentado As tensões de fase desequilibradas podem ser decompostas através de suas componentes simétricas, em que V₀, V₁ e V₂ são as componentes de sequência zero, positiva e negativa, respectivamente. Vₐ₀ 1 1 1 1 Vₐ₁ = 1 a a² 90° 3 Vₐ₂ 1 a² a Para a = tem-se que a sequência positiva será dada por:Vₐ₁ = 3 1 + 90° + Vₐ₁ = 84 33 4 Marcar para revisão A figura a seguir apresenta esquema de um gerador trifásico na configuração estrela, com duas de suas fases em curto e uma aberta: Sabendo-se que: tensão de sequência positiva na falta. e impedâncias nas sequências zero, positiva e negativa. Fonte: YDUQS, 2023. A expressão que determina a corrente de falta na sequência positiva dessa falta é: A X c +D E X Resposta incorreta Opa! A alternativa correta é a letra Confira gabarito comentado! Gabarito Comentado desenho ilustra uma falta assimétrica bifásica. Com base na modelagem de curto-circuito assimétrico, a corrente de falta será dada por: = EOU + Z² EOU 5 Marcar para revisão Sabe-se que em análises de faltas assimétricas em sistemas de potência, método das componentes simétricas é constantemente empregado. Sobre esse método, analise as afirmativas abaixo e dê valores Verdadeiro (V) ou Falso (F). No método das componentes simétricas, os três fasores das fases do sistema são divididos em componentes de sequência positiva, negativa e zero. As componentes de sequência negativa consistem de três fasores iguais em magnitude, defasados em 120 entre si e com a mesma sequência de fases dos fasores originais das fases do sistema. As componentes de sequência zero e negativa consistem de três fasores cada, iguais em magnitude e defasados em 120°.A V,F,F. V,V,F. c V,F,V. D F,V,V. E F,F,F. Resposta correta Parabéns, você selecionou a alternativa correta. Confira gabarito comentado! Gabarito Comentado As componentes simétricas de um sistema trifásico referem-se à decomposição de três fasores equilibrados de um sistema desequilibrado. As componentes de sequência negativa possuem sequência de fases oposta a do sistema original. Componentes de sequência zero estão em fase, portanto a defasagem é de 0°. 6 Marcar para revisão (VUNESP 2012 Adaptada) Conhecer comportamento de circuitos em curto-circuito é fundamental. Para execução de simulações e estudos de curto-circuito trifásico, sem envolvimento da terra, em um sistema de potência simétrico e equilibrado, é necessário conhecer apenas:Os circuitos equivalentes de Thévenin de sequência positiva, negativa e zero, consistindo em três circuitos equivalentes. Para o circuito A de sequência zero, é importante saber o valor da componente unidirecional de defeito da rede no ponto de falta. circuito equivalente de Thévenin de sequência positiva, consistindo em uma fonte de tensão equivalente em série com a impedância de sequência positiva equivalente da rede no ponto de defeito. valor da potência de curto-circuito fase-terra c da rede. Os circuitos equivalentes de Thévenin de sequência zero, consistindo em uma fonte de D tensão equivalente em série com a impedância de sequência zero equivalente da rede no ponto de defeito. Os valores das correntes de defeito fase-terra, E sem envolvimento da terra e dupla-fase-terra. X Resposta incorreta Opa! A alternativa correta é a letra Confira gabarito comentado! Gabarito Comentado Para análise de um curto-circuito trifásico e simétrico, basta conhecer a rede equivalente de Thévenin no ponto de falta para sequência positiva.7 Marcar para revisão (VUFEST 2014 Adaptada) A barra de entrada do sistema elétrico de uma indústria possui potência de curto-circuito trifásico de j10 pu e potência de curto- circuito fase-terra de j9 pu. Assinale a alternativa que apresenta corretamente valor das impedâncias de sequência positiva e de sequência zero, em valores por unidade, nessa: A B Z₁ = = j2/15. c = D = E Z₁ = = j2/15. Resposta correta Parabéns, você selecionou a alternativa correta. Confira gabarito comentado! Gabarito Comentado A potência de curto-circuito demonstra a robustez do sistema em determinado ponto. A corrente de curto-circuito resultante nesse ponto depende da tensão pr-e-falta (normalmente 1 pu). Para uma falta trifásica, apenas a componente de sequência positiva está associada:Vₙ² Z₁ Em pontos distantes da fonte, as impedâncias de sequência negativa e positiva costumam ser próximas. Para um curto monofásico, todas as componentes de sequência estão presentes. A corrente de curto-circuito será: 3Vₙ = = Vₙ 3Vₙ² Utilizando o valor de Z₁ calculado anteriormente, a impedância de sequência zero será: 15 8 Marcar para revisão (CONSUPLAN 2014 Adaptada) Conhecer os componentes existentes em linhas de transmissão de energia é fundamental para um profissional da área. Uma linha de transmissão de energia elétrica possui quatro parâmetros, sendo que dois deles, uniformemente distribuídos ao longo da linha, formam a impedância em série; assinale-os:.A Resistência e indutância. Capacitância e indutância. c Resistência e condutância. D Resistência e capacitância. E Indutância e susceptância. X Resposta incorreta A alternativa correta é a letra Confira gabarito comentado! Gabarito Comentado Na modelagem de linhas de transmissão, elemento série da impedância é formado por resistência e indutância 9 Marcar para revisão (CESGRANRIO 2011 Adaptada) Uma linha de transmissão trifásica encontra-se em aberto quando ocorre uma falta na fase a para terra. A corrente de falta é igual a Considerando a transformação de Fortescue, as componentes simétricas de sequência zero, positiva e negativa da corrente de linha, referente à fase a, são, respectivamente:A If,0,0 c 3'3'3 D E X Resposta incorreta Opa! A alternativa correta é a letra C. Confira gabarito comentado! Gabarito Comentado Para uma corrente de curto-circuito monofásica à terra tem-se a seguinte relação: Referindo-se à fase a, as componentes de sequência negativa para as correntes de linha serão: 3'3'310 Marcar para revisão (CESGRANRIO 2011 Adaptada) A conhecimento da funcionalidade dos componentes presentes em linhas de transmissão de energia é fundamental para um profissional da área. A respeito de um transformador considerado ideal, afirma-se que: a corrente de Foucault mantém-se constante A em relação à variação do número de espiras. a relutância do núcleo é infinita. c fluxo de dispersão é grande. D núcleo tem permeabilidade infinita. as correntes elétricas são iguais nos lados E primário e secundário. Resposta correta Parabéns, você selecionou a alternativa correta. Confira o gabarito comentado! Gabarito Comentado A modelagem do transformador ideal propõe que não há perdas elétricas e magnéticas em sua operação. Dessa forma, para que todo o fluxo magnético induzido no primário seja transformado no secundário, não pode haver merdas magnéticas. Isso só é possível considerando um material ferromagnético de permeabilidade infinita.
