Pontes e Grandes Obras - Questionário II 100

Prévia do material em texto

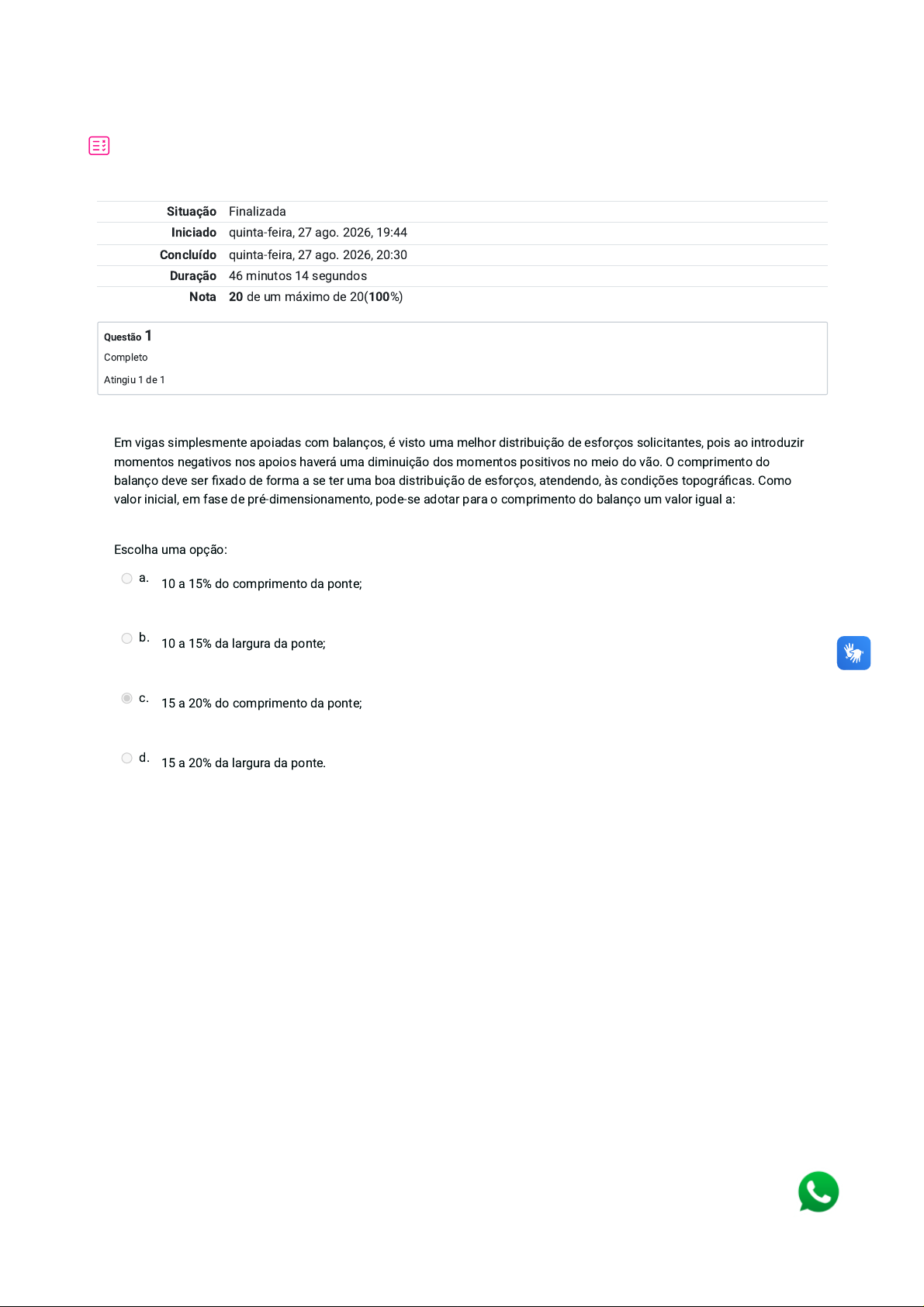

Situação Finalizada
Iniciado quinta-feira, 27 ago. 2026, 19:44
Concluído quinta-feira, 27 ago. 2026, 20:30
Duração 46 minutos 14 segundos
Nota 20 de um máximo de 20(100%)
Questão 1
Completo
Atingiu 1 de 1
Em vigas simplesmente apoiadas com balanços, é visto uma melhor distribuição de esforços solicitantes, pois ao introduzir
momentos negativos nos apoios haverá uma diminuição dos momentos positivos no meio do vão. O comprimento do
balanço deve ser fixado de forma a se ter uma boa distribuição de esforços, atendendo, às condições topográficas. Como
valor inicial, em fase de pré-dimensionamento, pode-se adotar para o comprimento do balanço um valor igual a:
Escolha uma opção:
a. 10 a 15% do comprimento da ponte;
b. 10 a 15% da largura da ponte;
c. 15 a 20% do comprimento da ponte;
d. 15 a 20% da largura da ponte.
Questão 2
Completo
Atingiu 1 de 1
Questão 3
Completo
Atingiu 1 de 1
Um aspecto relevante das pontes de vigas contínuas é o fato de não se ter juntas no tabuleiro. No entanto, quando o
comprimento da ponte é muito grande, os efeitos de variação de temperatura se tornam importantes, e neste caso é
conveniente introduzir juntas. Em princípio, como indicação inicial, pode ser adotado espaçamento de:
Escolha uma opção:
a. 100 m entre as juntas, no caso de se empregarem aparelhos de apoio comuns.
b. 150 m entre as juntas, no caso de se empregarem aparelhos de apoio comuns.
c. 80 m entre as juntas, no caso de se empregarem aparelhos de apoio comuns.
d. 200 m entre as juntas, no caso de se empregarem aparelhos de apoio comuns.
Os pórticos fechados também são chamados de:
Escolha uma opção:
a. Quadros
b. Cédulas
c. Quadrados
d. Caixas
Questão 4
Completo
Atingiu 1 de 1
Questão 5
Completo
Atingiu 1 de 1
Os aparelhos de apoio de concreto são construídos junto com a própria estrutura, utilizando os mesmos materiais. Os
principais tipos são: articulação de contato de superfícies; articulação Mesnager; articulação Freyssinet e pêndulo de
concreto.
De acordo com os tipos informados, classifique cada um deles em articulação fixa e articulação móvel:
Escolha uma opção:
a. Os três primeiros são articulações do tipo móvel, e o quarto é uma articulação do tipo fixo.
b. Os dois primeiros são articulações do tipo fixo, e os dois últimos são articulações do tipo móvel.
c. Os três primeiros são articulações do tipo fixo, e o quarto é uma articulação do tipo móvel.
d. Os dois primeiros são articulações do tipo móvel, e os dois últimos são articulações do tipo fixo.
Segundo a NBR 6122/96, fundação direta é aquela em que:
Escolha uma opção:
a. a carga é transmitida ao solo, predominantemente pelas tensões distribuídas sob a base do elemento estrutural de
fundação. A fundação direta se divide em sapata rígida e flexível.
b. um poço é escavado no terreno com auxílio de uma camisa metálica ou de concreto, no qual se faz um alargamento
na base, e posteriormente preenchido com concreto.
c. o solo é escavado mecanicamente e com concretagem submersa.
d. a carga é transmitida ao solo pelas tensões distribuídas sob a base e ao longo do fuste do elemento estrutural de
fundação.
Questão 6
Completo
Atingiu 1 de 1
A garantia de maior vida útil, com satisfatório desempenho funcional e estrutural, depende basicamente de uma adequada
manutenção ao longo do tempo. Essa manutenção, tanto preventiva como corretiva, deverá fazer parte de um processo
mais amplo de gestão das rodovias com suas respectivas obras de arte, compreendendo vistorias periódicas que visem
identificar as falhas estruturais porventura existentes, diagnosticando-as e em seguida definindo as ações de recuperação,
caso necessárias. Marque a alternativa que corresponde a falhas adquiridas durante a construção da ponte:
Escolha uma opção:
a. devidas ao uso de materiais impróprios ou com características diferentes daquelas especificadas no projeto;
b. carregamento excessivo;
c. devidas à inobservância das normas técnicas vigentes.
d. utilização inadequada da estrutura;
Questão 7
Completo
Atingiu 1 de 1
Quando a ligação entre a superestrutura e a infraestrutura transmitir momentos fletores tem-se as pontes em pórticos.
Neste tipo estrutural, parte da flexão da viga é transmitida para os pilares, possibilitando a redução dos momentos fletores
na superestrutura à custa da flexão da infraestrutura. Marque corretamente a alternativa que representa corretamente ao
esquema apresentado abaixo:
Escolha uma opção:
a. esquema em viga
b. esquema em pórtico com apoios muito rígidos
c. esquema em viga gerber
d. esquema em pórtico com apoios pouco rígidos
Questão 8
Completo
Atingiu 1 de 1
A seção transversal dos elementos pré-moldados e os seus arranjos para formar o tabuleiro dependem do tipo de concreto
pré-moldado – pré-moldado de canteiro (com pós-tração) ou pré-moldado de fábrica, com pré-tração. No pré-moldado de
fábrica tem-se empregado seção T com talão inferior, seção I, seção caixão e seção trapezoidal, sendo que nestes dois
últimos casos, o resultado final da sua aplicação já começa a fugir do caso em questão. No pré-moldado de canteiro recorre-
se frequentemente às vigas de seção tipo I. Em tabuleiro com largura de 12 m a 14 m normalmente empregam-se:
Escolha uma opção:
a. de 3 a 6 longarinas
b. de 4 a 5 longarinas
c. de 6 a 8 longarinas
d. de 2 a 4 longarinas
Questão 9
Completo
Atingiu 1 de 1
Complete a primeira coluna de acordo com a segunda:
1- Articulação Mesnager
2- Articulação Freyssinet
3- Articulação de contato de superfícies
4- Pêndulo de concreto
(  ) é obtida pelo estrangulamento da seção do elemento de concreto. O concreto do trecho estrangulado não é considerado
como elemento resistente à reação transmitida pela articulação, e tem como única função proteger a armadura, que
portanto deve estar dimensionada para resistir a toda a reação
(  ) é obtida também pelo estrangulamento da seção do elemento de concreto, porém neste caso, a reação transmitida pela
articulação é resistida apenas pelo concreto do trecho estrangulado. O princípio de funcionamento tem como base o fato de
que o concreto do trecho estrangulado fica sujeito ao efeito de cintamento provocado pelo alargamento das seções vizinhas;
cria-se um estado duplo de tensões favorável, que permite elevar o valor das tensões de compressão axial muito além da
resistência do concreto à compressão simples.
(  ) é construída por duas superfícies cilíndricas em contato: uma superfície é convexa, e a outra é côncava com raio de
curvatura ligeiramente maior. As superfícies requerem um acabamento cuidadoso para que haja distribuição adequada das
tensões; com essa finalidade, pode-se intercalar uma chapa delgada de chumbo de alguns milímetros de espessura, ou
ainda revestir as superfícies com chapas finas de aço.
(  ) é um elemento de concreto vinculado à superestrutura e à infraestrutura por meio de uma das três articulações descritas
anteriormente, ou por meio de placas de chumbo ou de elastômero.
A ordem correta é:
Escolha uma opção:
a. 1, 2, 3, 4
b. 4, 3, 2, 1
c. 1, 4, 2, 3
d. 4, 2, 3, 1
Questão 10
Completo
Atingiu 1 de 1
A seção transversal T, apresentada na figura abaixo é obtida:
Escolha uma opção:
a. utilizando-se a laje da longarina como mesa superior, e mais a estaca que seria a alma.
b. utilizando-se a laje do tabuleiro como mesa superior, e mais o pilar que seria a alma.
c. utilizando-se o Encontro como mesa superior, e mais a nervura que seria a alma.
d. utilizando-se a laje do tabuleiro como mesa superior, e mais a nervura que seria a alma.
Questão 11
Completo
Atingiu 1 de 1
Questão 12
Completo
Atingiu 1 de 1
A escolha do local da ponte envolve sempre particularidades inerentes a cada caso, pois cada travessia apresenta suas
próprias características, exigindo soluções adequadas. Enquanto para a superestrutura é possível padronizar determinados
sistemas estruturais, evidentemente condicionados aos comprimentos dos vãos a transpor, no caso da infraestrutura,cada
solução deverá ser individualizada de acordo com a configuração determinada pela interação ponte / solo / rio / rodovia. É
necessário, portanto, o conhecimento das características físicas e geométricas do local da obra, que deverão ser obtidas
através de estudos apropriados e fornecidas ao projetista na forma de relatórios técnicos que permitam escolher a opção
que agregue maior economia, funcionalidade, eficiência estrutural e estética. A seguir estão relacionados os principais
estudos que devem ser realizados para subsidiar o projeto de uma ponte, exceto:
Escolha uma opção:
a. estudo hidrológico
b. estudo geotécnico
c. estudo fiscal
d. projeto geométrico
Quando a altura requerida da seção da laje maciça for da ordem de 60 cm ou mais, é recomendável fazer:
Escolha uma opção:
a. impermeabilização
b. concretar a laje por camadas
c. vazamentos obtendo assim a chamada laje vazada ou oca aumentando então a faixa de vãos atingidos pelas
pontes de laje.
d. colocar maciços no momento da concretagem, a fim de ocupar os vazios e diminuir o custo total da obra.
Questão 13
Completo
Atingiu 1 de 1
Sabendo sobre os danos mais comuns vistos nas pontes, complete a segunda coluna de acordo com a primeira:
1 – Fissuras
2- Carbonatação
3- Desagregação
4- Disgregação
5- Segregação
6 – Calcinação
(  ) Podem ser classificadas de duas formas: estáveis - ou passivas - e em movimentação - ou ativas.
(   ) É a deterioração, por separação de partes do concreto, provocada, em geral, pela expansão devido à oxidação ou
dilatação das armaduras, e também pelo aumento de volume do concreto quando este absorve água.
(   ) Caracteriza-se pela ruptura do concreto, em especial nas partes salientes da estrutura.
(    ) é a transformação do hidróxido de cálcio, com alto PH, em carbonato de cálcio, que tem um PH mais neutro.
(     ) É a separação entre os elementos do concreto - a brita e a argamassa - logo após o lançamento.
(    ) É o ressecamento das camadas superficiais do concreto devido à ocorrência de incêndios.
Escolha uma opção:
a. 6, 4, 3,1, 2, 5
b. 1, 2, 3, 4, 5, 6
c. 6, 5, 4, 3, 2, 1
d. 1, 3, 4, 2, 5, 6
Questão 14
Completo
Atingiu 1 de 1
Questão 15
Completo
Atingiu 1 de 1
Qual arco está representado na figura abaixo:
Escolha uma opção:
a. arco triarticulado
b. arco atirantado
c. arcadas
d. arco biarticulado
Marque o item que não pertence aos sistemas estruturais normalmente empregados nas pontes de concreto:
Escolha uma opção:
a. Pontes esbeltas
b. Pontes estaiadas
c. Pontes em viga
d. Pontes em Pórtico
Questão 16
Completo
Atingiu 1 de 1
Analise a imagem abaixo e marque a alternativa que representa o tipo de Ponte ilustrada:
Escolha uma opção:
a. Ponte em Viga bi-apoiada
b. Ponte em Viga Gerber
c. Ponte em Viga contínua
d. Ponte em Viga simples
Questão 17
Completo
Atingiu 1 de 1
Analise a imagem da ponte abaixo e marque a alternativa que define corretamente o que representa a linha em azul.
Escolha uma opção:
a. linha de influência da força cortante no meio do vão;
b. linha de influência da força cortante a ¼ do vão.
c. linha de influência do momento fletor no meio do vão;
d. linha de influência do momento fletor a ¼ do vão;
Questão 18
Completo
Atingiu 1 de 1
Questão 19
Completo
Atingiu 1 de 1
Qual tipo de ponte esta representado na figura abaixo:
Escolha uma opção:
a. Ponte Estaiada em Harpa
b. Ponte em arco atirantado
c. Ponte Pênsil
d. Ponte Estaiada em Leque
Os pilares das pontes podem ser classificados, exceto:
Escolha uma opção:
a. de estrutura formada por lâminas – pilar-parede;
b. de estrutura retificada
c. de estrutura reticulada – pórtico;
d. maciços.
Questão 20
Completo
Atingiu 1 de 1
-->
Analise a proposição abaixo e marque a alternativa que completa corretamente as lacunas:
A seção em laje maciça é indicada para pontes de vãos __________. Segundo LEONHARDT (1979), elas chegam,
excepcionalmente, a atingir vãos de até ______ em tramo único, e vãos de até _________ em tramos contínuos com variação
de altura ao longo dos vãos.
Escolha uma opção:
a. grandes, vinte metros, cinquenta metros.
b. pequenos, dez metros, trinta e cinco metros.
c. pequenos, vinte metros, trinta metros.
d. grandes, trinta metros, setenta metros.
