Prévia do material em texto

A
B
C
D
E
1 Marcar para revisão

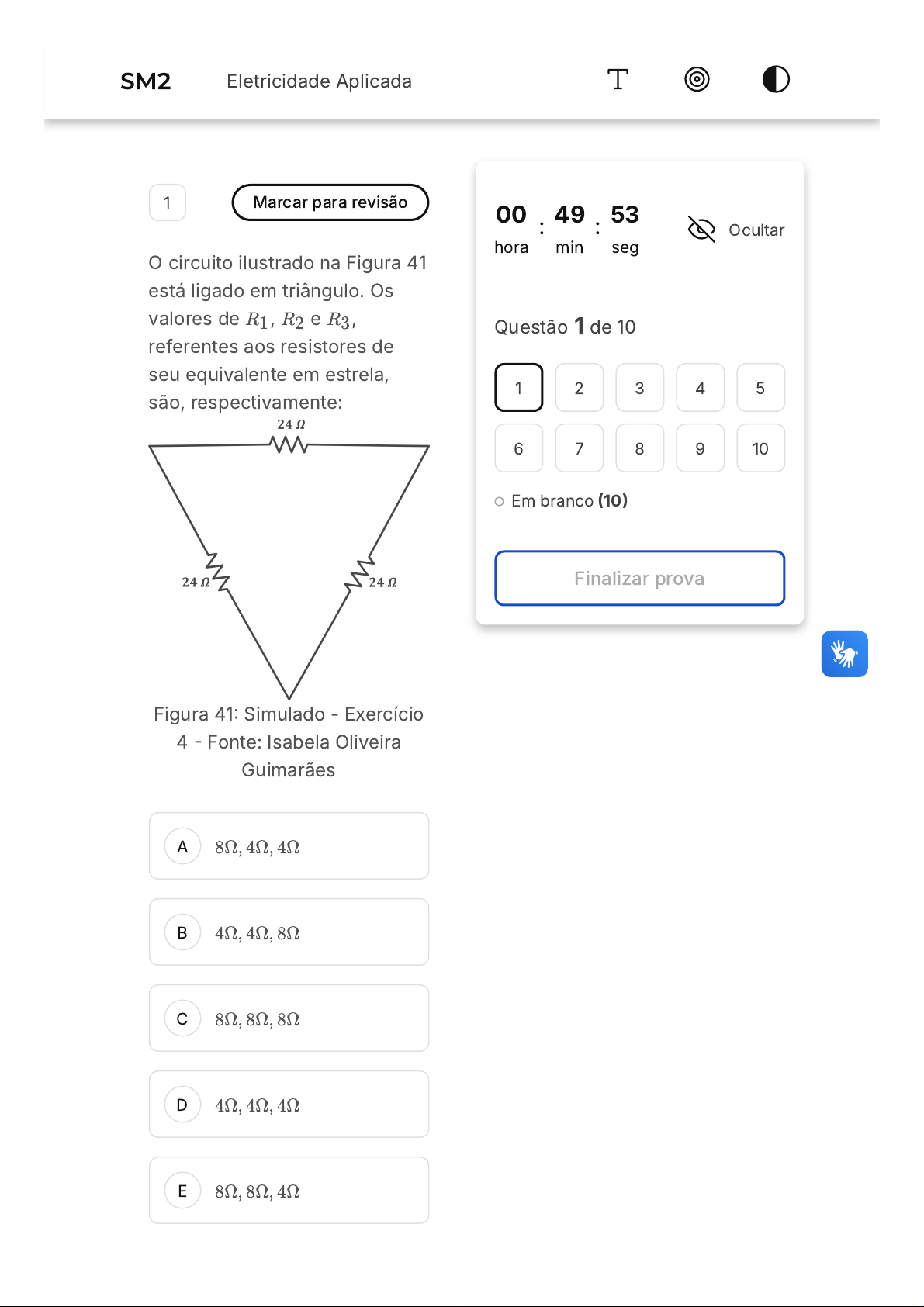

O circuito ilustrado na Figura 41
está ligado em triângulo. Os
valores de , e ,
referentes aos resistores de
seu equivalente em estrela,
são, respectivamente:
Figura 41: Simulado - Exercício
4 - Fonte: Isabela Oliveira
Guimarães
R1 R2 R3
8Ω, 4Ω, 4Ω
4Ω, 4Ω, 8Ω
8Ω, 8Ω, 8Ω
4Ω, 4Ω, 4Ω
8Ω, 8Ω, 4Ω
00
hora
: 49
min
: 53
seg
Ocultar
Questão 1 de 10
Em branco (10)
Finalizar prova
1 2 3 4 5
6 7 8 9 10
SM2 Eletricidade Aplicada
A
B
C
D
E
2 Marcar para revisão
A Figura 40 ilustra um circuito
elétrico ligado em estrela. Com
base nas equações de
transformação, seu equivalente
em triângulo tem como valores
para , e ,
respectivamente:
Figura 40: Simulado - Exercício
3 - Fonte: Isabela Oliveira
Guimarães
RA RB RC
30Ω, 60Ω, 30Ω
60Ω, 60Ω, 60Ω
30Ω, 30Ω, 30Ω
60Ω, 30Ω, 30Ω
60Ω, 60Ω, 30Ω
A
B
C
D
E
3 Marcar para revisão
O voltímetro da figura informa a
leitura de uma tensão contínua
de 7,2 volts. Com base no valor
dos resistores , e , a
tensão à qual o resistor está
submetido é de
Fonte: Autora
R1 R2 R3
R3
3,3 volts.
5,5 volts.
2,7 volts.
4,1 volts.
1,3 volts.
4 Marcar para revisão
Com base no Método das
Malhas e Lei de Kirchhoff das
tensões para análise de
circuitos, a equação que
melhor relaciona as tensões
 e  no circuito da figura é:
V 1
V 2
A
B
C
D
E
Fonte: Autora
V1 = 6i + 8 + V2
V1 = −6i + 8 + V2
V1 = 6i − 8 + V2
V1 = −6i − 8 − V2
V1 = −6i + 8 − V2
5 Marcar para revisão
Com base na Lei de Kirchhoff
das tensões (LKT), é possível
afirmar que as tensões e
no circuito da figura valem
respectivamente
V1 V2
A
B
C
D
E
Fonte: Autora
10V e 20V.
30V e 15V.
25V e 15V.
30V e 25V.
10V e 15V.
6 Marcar para revisão
Considere um resistor cujo
valor é de . Este é
percorrido por uma corrente
elétrica de 20mA. Para esse
circuito, pede-se a tensão entre
os terminais (ou ddp), dada em
volts:
100Ω
A
B
C
D
E
A
B
C
2, 0
5, 0
2, 0x10
2, 0x10
3
5, 0x10
3
7 Marcar para revisão
A matriz elétrica se refere ao
conjunto de fontes de energia
utilizadas para a geração de
energia elétrica em um
determinado local. No caso do
Brasil, a principal fonte de
energia da matriz elétrica é:
Petróleo.
Gás natural.
Hidrelétrica.
D
E
A
B
C
D
E
Solar.
Eólica.
8 Marcar para revisão
Considere um circuito onde há
um resistor de  e por ele
circule uma corrente de 3,0A.
Este resistor está associado em
paralelo com outro. A corrente
total do circuito é de 4,5A. Qual
o valor do segundo resistor?
10Ω
5,0
10
20
30
60
9 Marcar para revisão
(Concurso INPI / 2014)
Considerando o circuito
apresentado na figura,
encontre os valores para o
A
B
C
equivalente de Thévenin visto
dos pontos A e B da figura e
assinale a alternativa correta.
O circuito equivalente
de Thévenin da parte
do circuito à esquerda
dos pontos A e B é
formado por uma
fonte de tensão de
15V em série com uma
resistência de 10Ω.
O circuito equivalente
de Thévenin da parte
do circuito à esquerda
dos pontos A e B é
formado por uma
fonte de tensão de
15V em paralelo com
uma resistência de
10Ω.
O circuito equivalente
de Thévenin da parte
do circuito à esquerda
dos pontos A e B é
formado por uma
fonte de corrente de
15A em série com uma
resistência de 10Ω.
D
E
O circuito equivalente
de Thévenin da parte
do circuito à esquerda
dos pontos A e B é
formado por uma
fonte de corrente de
15A em paralelo com
uma resistência de
10Ω.
O circuito equivalente
de Thévenin da parte
do circuito à esquerda
dos pontos A e B é
formado por uma
fonte de tensão de
30V em série com
uma resistência de
10Ω.
10 Marcar para revisão
(TSE / 2012) Observe a citação
a seguir.
Qualquer circuito "visto"
entre dois terminais 1 e 2 é
equivalente a uma fonte de
tensão V igual à tensão em
aberto V12 entre 1 e 2, em
série com uma resistência
equivalente entre os
terminais 1 e 2.
Essa citação refere-se a um
teorema da teoria da análise de
circuitos, conhecido como de
A
B
C
D
E
Thévenin
Kirchoff
Fourier
Norton
Superposição
