Engenharia de Controle e Automação
Exercícios de Eletricidade

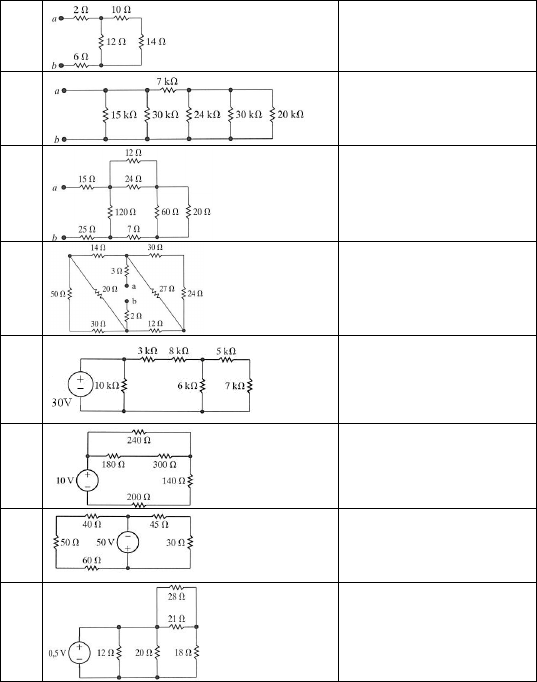

Encontrar a resistência equivalente dos circuitos abaixo.
Para aqueles que possuem fonte de tensão, encontrar também as correntes elétricas e tensões nos
resistores.
1)

Req=16
2)

Req=6k
3)

Req=64
4)

Req=20
5)

R10k 30V 3mA
R3k 6V 2mA
R8k 16V 2mA
R6k 8V 1,33mA
R5k 3,33V 666,67A
R7k 4,66V 666,67A
6)

R180 8,8V 6,67mA
R300 2V 6,67mA
R240 3,2V 13,33mA
R140 2,8V 20mA
R200 4,8V 20mA
7)

R45 30V 666,67mA
R50 20V 666,67mA
R40 13,33V 333,33mA
R50 16,66V 333,33mA
R60 20V 333,33mA
8)

R28 0,2V 7,14mA
R21 0,2V 9,52mA
R18 0,3V 16,67mA
R20 0,5V 25mA
R12 0,5V 41,67mA
