Experiência de Eletrônica Analógica

 Experiência II de Eletrônica Analógica I – Gerador AC
Prof. Gabriel Vinicios Silva Maganha (http://www.gvensino.com.br)
Experiência 02 no Proteus – Gerador AC

Objetivos: - Como usar um gerador AC no Proteus, ajustando sua amplitude e frequência;
 - Como usar um voltímetro AC para medir a tensão eficaz do gerador;

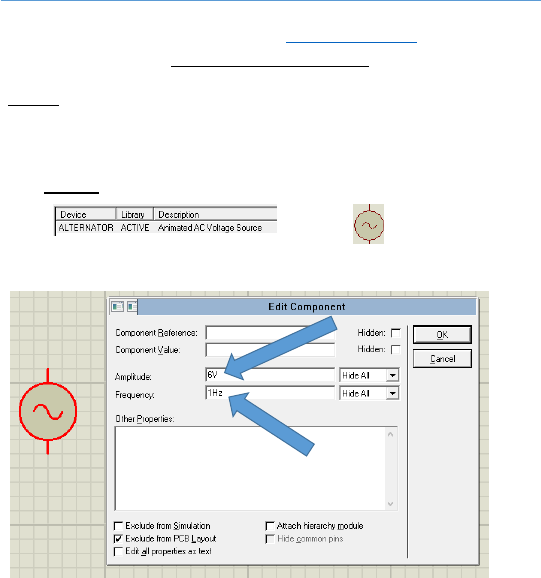

2.1) Vamos inserir um Gerador AC no Proteus. Usaremos, para isso, um componente chamado
Alternator:


Após inserir o Alternator, clique duas vezes com o botão esquerdo do mouse sobre ele. A tela de
propriedades irá abrir:

Você deverá ajustar:
a) Amplitude (Tensão de Pico)
b) Frequency (Frequência)

Vamos usar uma Amplitude de 15V e uma frequência de 60Hz, conforme vemos na imagem abaixo:
Experiência de Eletrônica Analógica


Dê OK.

2.2) Agora que já temos uma fonte AC de 15Vp e 60Hz, vamos inserir um Voltímetro AC para medir a
sua Tensão Eficaz RMS.

A maioria dos multímetros e voltímetros não é capaz de medir a tensão de pico ou de pico a pico de
um sinal. Eles medem apenas o Valor Eficaz RMS do Sinal – que como você sabe, é a medida padrão
de todo sinal AC.

Inserindo o Voltímetro AC:

Experiência de Eletrônica Analógica

Insira o Voltímetro para medir a tensão Eficaz RMS do nosso Gerador AC:

Lembre-se que o nosso gerador é de 15Vp / 60 Hz. Dê o Play e veja o que o voltímetro mede:



Exercícios Experiência 01
Exercício 2.1: Por que o valor medido foi de 10,6V e não 15V?
Exercício 2.2: Como chegar a esse valor sem precisar do simulador?
Exercício 2.3: Qual o valor de tensão lido se você inserir um Voltímetro DC (DC VOLTMETER) para medir
esse sinal AC? Tente explicar por que deu esse valor.
Exercício 2.4: Ajuste o Gerador AC para que a tensão eficaz RMS medida seja de 220V. Qual será o valor da
Amplitude? Faça no Proteus e confira.
