CENTRO UNIVERSITÁRIO AUGUSTO MOTTA
DISCIPLINA: GCIV.1001 - Estradas ALUNO: DATA:
PROFESSOR: Henrique Apolinário Rody MATRÍCULA: NOTA:




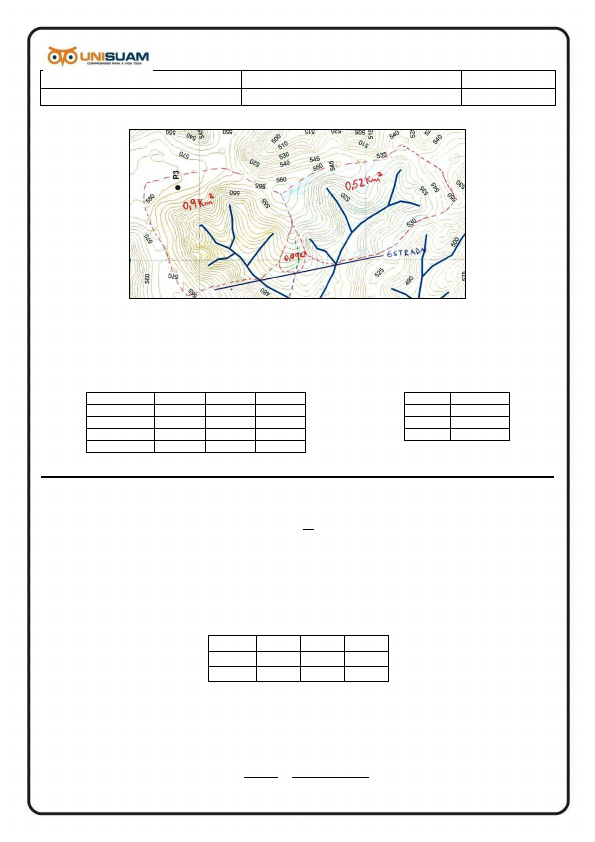

Dado o mapa acima calcule para com o tempo de recorrência de 15, 25, 50 e 100 anos, cada uma das bacias:

1. Tempo de concentração
2. Intensidade de precipitação
3. Vazão

Dados das Bacias Dados da Chuva
Bacia 01 02 03 K 5144.101
A (km²) 0,90 0,09 0,52 a 0.191
L (km) 1,84 0,50 2,60 b 76.731
C (runoff) 60% 60% 60% c 0.953
S 1,9% 38,9% 6,7%



Inicialmente devem ser calculados os tempos de concentração. Para isto pode-se utilizar a fórmula de Kirpich:

 (


)


Onde:
 Tempo de concentração [min]
 Comprimento do canal principal, até o divisor de águas [m]
 Diferença de nível entre o ponto mais a montante da bacia e seu exutório [m] pode ser calculado multiplicando o
comprimento do canal principal (L) pela inclinação média do mesmo (S).

Para todos os parâmetros teremos:

L [km] 1.84 0.5 2.6
H [m] 34.96 194.5 174.2
tc [min] 29.34 3.36 23.57

Com os tempos de concentração para as três bacias estudadas, podemos proceder com o cálculo da Intensidade de
Precipitação. Observem que o valor da duração da chuva deve ser igual ao tempo de concentração pois este tempo é o tempo
necessário para que toda a bacia contribua para a precipitação.

Adotando a fórmula exponencial teremos:



( )


( )



Onde:
 Intensidade de precipitação [mm/h]
 Tempo de concentração [anos]
 Duração da precipitação [min]
 Parâmetros da equação de chuva

E consequentemente teremos as seguintes intensidades:

T [anos] 15 25 50 100 15 25 50 100 15 25 50 100
tc [min] 29.34 29.34 29.34 29.34 3.36 3.36 3.36 3.36 23.57 23.57 23.57 23.57
I [mm/h] 101.29 111.67 127.47 145.52 132.37 145.94 166.60 190.18 106.83 117.78 134.45 153.48

Por fim procedemos com o cálculo da vazão da bacia, Atente-se que o valor da área pelo método racional deve ser fornecido
em hectares.









Onde:
 Vazão [m³/s]
 Coeficiente de deflúvio [-]
 Intensidade de Precipitação [mm/h]
 Área [ha]

Obtendo os seguintes resultados:

T [anos] 15 25 50 100 15 25 50 100 15 25 50 100
tc [min] 29.34 29.34 29.34 29.34 3.36 3.36 3.36 3.36 23.57 23.57 23.57 23.57
I [mm/h] 101.29 111.67 127.47 145.52 132.37 145.94 166.60 190.18 106.83 117.78 134.45 153.48
A [ha] 90 90 90 90 9 9 9 9 52 52 52 52
Q [m³/s] 15.2 16.7 19.1 21.8 2.0 2.2 2.5 2.9 9.3 10.2 11.7 13.3
