TOPOGRAFIA



 Prof. Rogério Da Silva

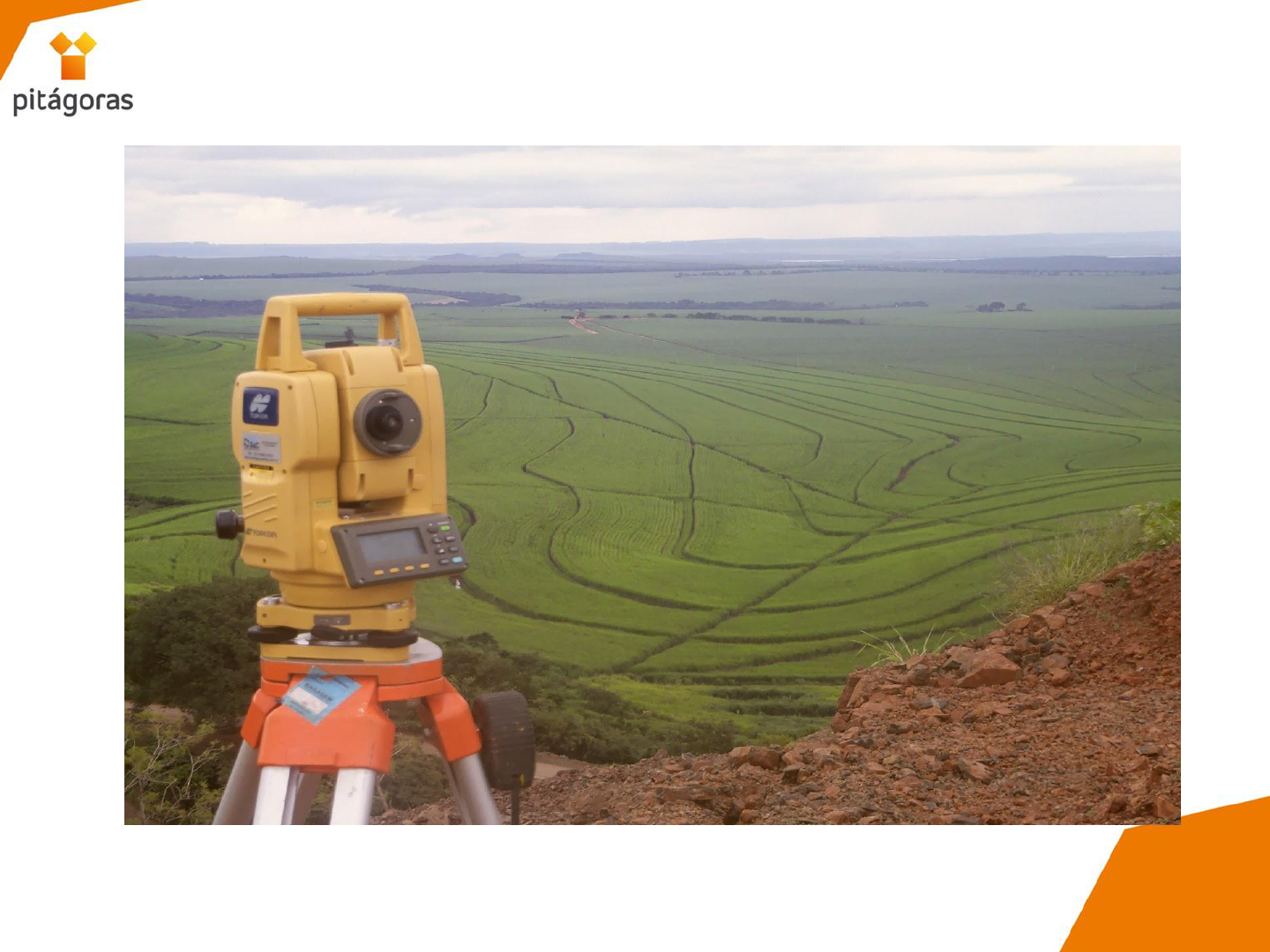

INSTALAÇÃO DO TEODOLITO
E ESTAÇÃO TOTAL




TOPOGRAFIA




TOPOGRAFIA




TOPOGRAFIA




INSTALAÇÃO DO TRIPÉ




TOPOGRAFIA


Disposição dos equipamentos
enquanto não utilizados.
O ideal é deixar os
equipamentos sempre
“deitados” no chão, conforme
ilustra a figura Escolhido o
ponto onde será estacionado o
equipamento,




O tripé possui parafusos ou
travas que permitem o ajuste
das alturas das pernas



TOPOGRAFIA


Inicialmente o tripé deve ser aberto e
posicionado sobre o ponto. Deve-se
procurar deixar a base do tripé numa
altura que posteriormente, com a
instalação do instrumento de medida, o
observador fique em uma posição
confortável para manuseio e leitura do
equipamento. ( posiciona-lo inicialmente
fechado na altura do queixo)



É fundamental cravar bem as pontas das
pernas do tripé para evitar que o mesmo
se mova posteriormente durante as
medições


TOPOGRAFIA


O ponto topográfico deve
ser observados nesta
etapa, para facilitar a
posterior instalação do
equipamento: o primeiro
é que a base do tripé
deve estar o mais
horizontal possível e que
através do orifício
existente na base do tripé
deve-se enxergar o ponto
topográfico


TOPOGRAFIA


Instalar o teodolito sempre sobre um
ponto de referência (piquete, canto de
calçada, enfim um ponto fixo);

Como o tripé serve de apoio para o
equipamento, abrir as pernas do tripé e
soltar os parafusos que ficam na parte
inferior do mesmo, possibilitando assim, a
regulagem da altura das pernas, deixar a
base (local onde será fixado o teodolito) o
mais na horizontal possível (para verificar
a horizontalidade da base afaste-se um
pouco do tripé e observe-o de longe) este
cuidado ajudará no momento do
nivelamento do teodolito;



TOPOGRAFIA



3. Isto feito, olhar na base do tripé internamente,
existe um parafuso que é usado para fixar o
teodolito, fixe-o;
4. Com o teodolito preso ao tripé, fixe uma das
pernas do tripé e com as outras duas pernas,
olhando no prumo ótico, procure a marca de
referência que está no piquete, alinhar esta marca
com a marca que existe dentro do prumo ótico,
este procedimento faz com que o equipamento
fique na vertical, fixar as duas pernas e a partir
desta etapa não alterar a posição das pernas do
tripé;




TOPOGRAFIA


Após posicionado sobre a base do
tripé, o equipamento deve ser fixo à
base com o auxílio do parafuso de
fixação Enquanto o equipamento não
estiver preso ao tripé, o mesmo deve
sempre estar sendo segurado com
uma das mãos para evitar que caia.



TOPOGRAFIA




TOPOGRAFIA




TOPOGRAFIA




TOPOGRAFIA




INSTALAÇÃO DO TEODOLITO E
ESTAÇÃO TOTAL


CENTRAGEM E NIVELAMENTO.
Após o equipamento estar fixo sobre o tripé é
necessário realizar a centragem e o nivelamento
do mesmo.
 Centrar um equipamento sobre um ponto
significa que, uma vez nivelado, o
prolongamento do seu eixo vertical (também
chamado principal) está passando exatamente
sobre o ponto Para fins práticos, este eixo é
materializado pelo fio de prumo, prumo ótico
ou prumo laser.
Para os aparelhos com prumos óticos : realizar
a focalização e centrar os retículos sobre o
ponto.



TOPOGRAFIA


Nivelar o equipamento é um dos
procedimentos fundamentais
antes da realização de qualquer
medição. O nivelamento pode
ser dividido em duas etapas,
uma inicial ou grosseira,
utilizando-se o nível esférico,
que em alguns equipamentos
está associado à base dos
mesmos, e a outra de precisão
ou "fina", utilizando-se níveis
tubulares, ou mais
recentemente, níveis digitais



TOPOGRAFIA


Realiza-se então o nivelamento
grosseiro utilizando o
movimento de extensão das
pernas do tripé

Este nivelamento é realizado
utilizando o nível esférico.
Observa-se o deslocamento da
bolha no nível esférico e realiza-
se a calagem do mesmo (figura
13).



TOPOGRAFIA


nivelamento "fino" ou de
precisão é realizado com
auxílio dos parafusos calantes
e níveis tubulares ou digitais.

Inicialmente alinha-se o nível
tubular a dois dos parafusos
calantes

Posteriormente gira- se o
aparellhpo 90 graus e faz a
calagem do terceiro parafuso






TOPOGRAFIA


Após a bolha estar calada, gira-se o
equipamento de 90º, de forma que o
nível tubular esteja agora ortogonal
à linha definida anteriormente



TOPOGRAFIA


Ao terminar este procedimento, verifica-
se a posição do prumo.

Se o mesmo não está sobre o ponto, solta-
se o parafuso de fixação do equipamento
e desloca-se o mesmo com cuidado até
que o prumo esteja coincidindo com o
ponto.

Deve-se tomar o cuidado de não
rotacionar o equipamento durante este
procedimento, realizando somente uma
translação do mesmo.


TOPOGRAFIA


Procedimento de campo para pontos
inacessiveis:


1- determinar no terreno 2 pontos topográficos onde será
estacionado o teodolito;


2- Coloca-se o tripé sobre o primeiro ponto do polígono de
apoio para colocar e nivelar o teodolito.


TOPOGRAFIA


3- Após nivelado o teodolito e
aprumado sobre o ponto
topográfico se alinham as
balizas do primeiro ponto ao
segundo para fazer uma
medição de ida e volta,

4- se põe em zeros o trânsito
do teodolito e se gira do
ponto anterior no ponto
seguinte para ter o ângulo
interno nesse ponto do
polígono de apoio.


TOPOGRAFIA


5- Toma-se o rumo de partida no primeiro ponto;

6- Gira-se o trânsito para visar o ponto anterior no
ponto mais próximo do polígono real para obter este
ângulo, e mede-se a distância entre os pontos mais
próximos do polígono real ao polígono de apoio;

7- Repete-se o mesmo procedimento para o
segundo ponto.


TOPOGRAFIA


Para realizar a leitura
angular , em equipamentos
eletrônicos é um
procedimento simples,
bastando ler o valor
apresentado no visor do
mesmo.
