AV2 Prova Desenho Arquitetônico

Prévia do material em texto

1


INSTITUTO FEDERAL MINAS GERAIS - CÂMPUS AVANÇADO PIUMHI
CURSO: ENGENHARIA CIVIL
Disciplina DESENHO ARQUITETÔNICO
Professor(a) JÚNIOR HENRIQUE CANAVAL
Discente
Data 10/12/2016 Valor 15
Vista / / Nota

Avaliação
Instruções:
 Nomeação dos arquivos: nomesobrenome - nº do exercício. Ex.: aluno1_aluno2 - 1
 Para os desenhos pode ser utilizado a ferramenta CAD. Caso decida fazer à mão,
basta escanear a resolução.
 Enviar a resolução para junior.canaval@ifmg.edu.br com assunto Prova DesArq até
dia 11/12/2016.
-------------------------------------------------------------

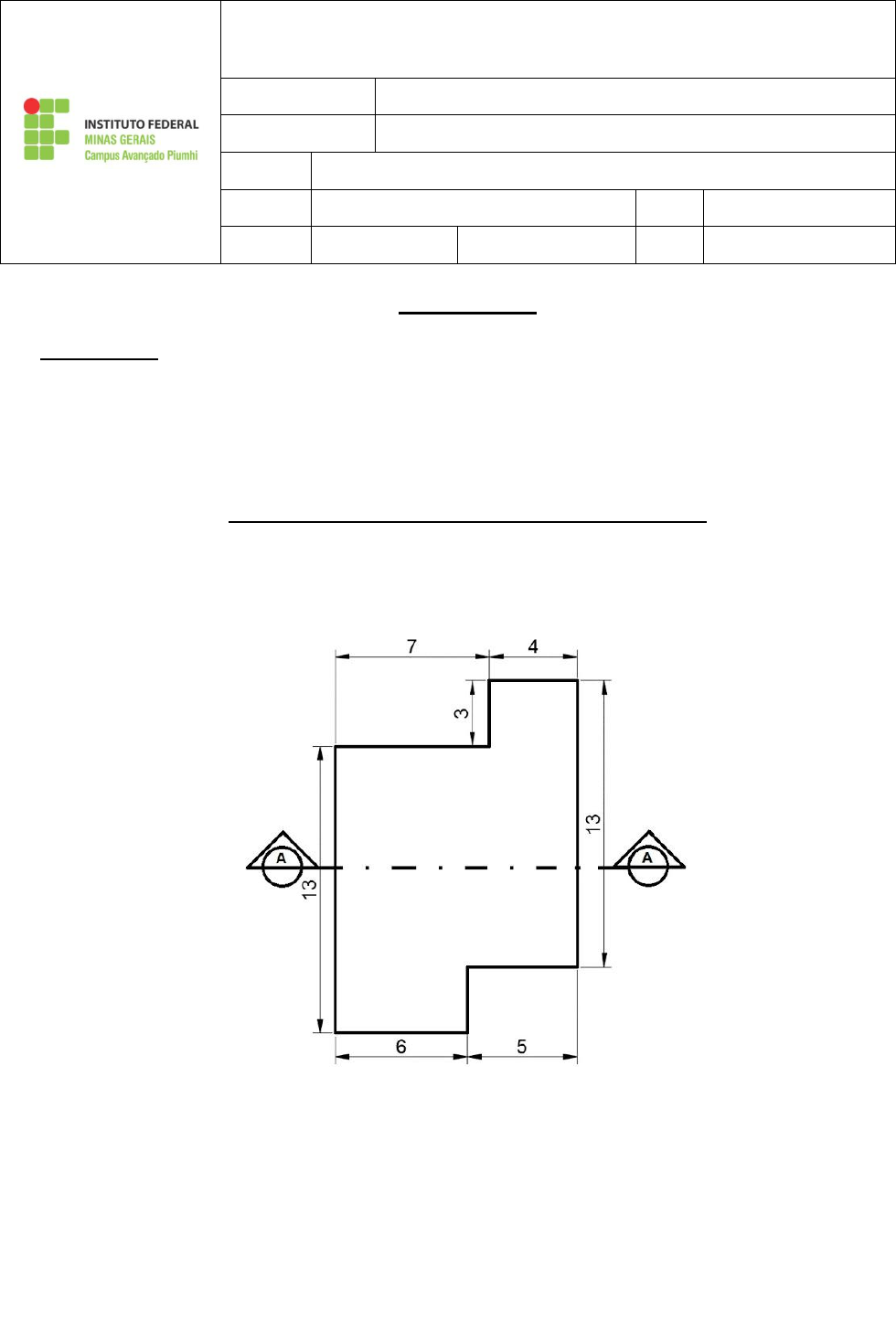

1. Projeto de Cobertura - Utilizando o AutoCAD faça a planta de cobertura para um telhado de
8 águas sendo o contorno do beiral indicado na Figura abaixo. Represente o corte AA.
(Valor: 5 pontos)


2. Projeto de Escada - Utilizando o AutoCAD, faça o projeto de uma escada em L. Considere:
Desnível de 3,15 metros. Piso de 29 cm. Largura da escada igual a 1,00 metro. 1º Lance deve
possuir 6 degraus (de piso= 29 cm). (Valor: 5 pontos)

3. Novamente utilizando o AutoCAD, faça o corte esquemático de uma rampa para vencer um
desnível de 4,50 m, seguindo os procedimentos da ABNT NBR 9050/2015. Adote desnível
máximo de cada segmento de rampa de 1,50 m. Considere rampa direta (sem mudanças de
direção). (Valor: 5 pontos)
