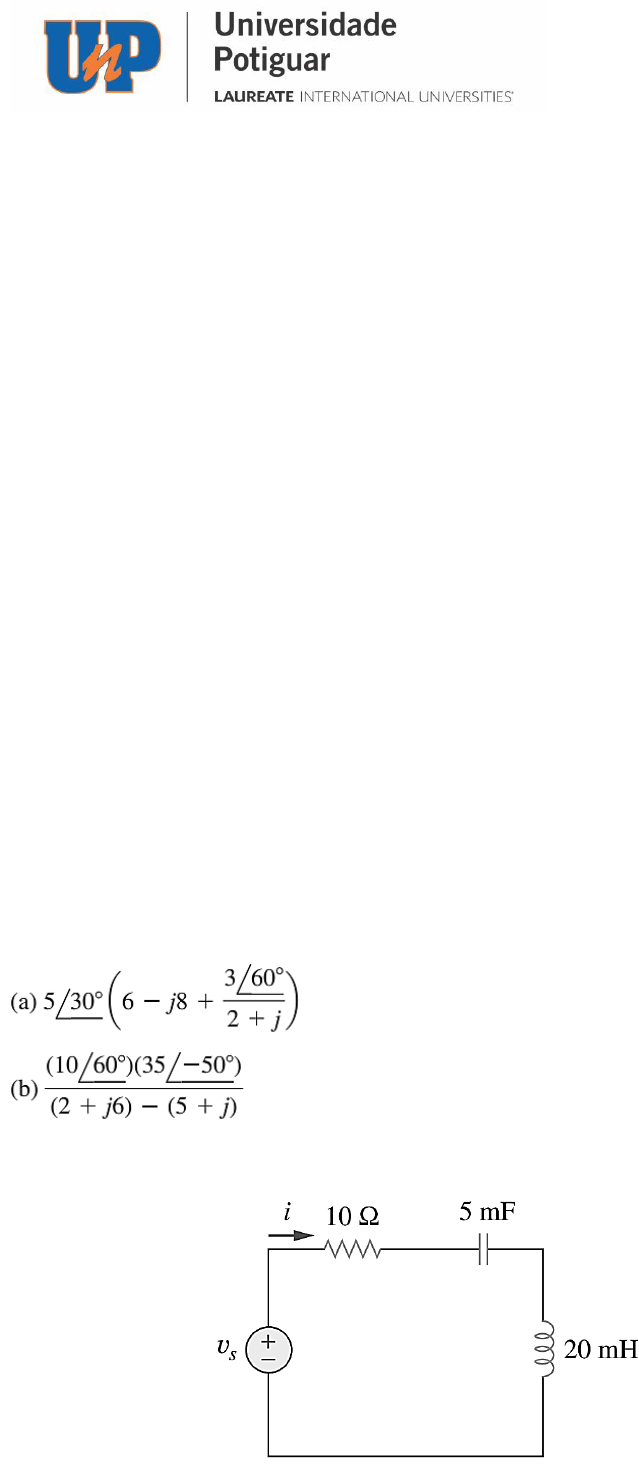

Prof. MSc. Daniel Carlos Engenheiro Eletricista CREA-RN nº 211488381-7 danielcarloscc@outlook.com Disciplina: Circuitos Elétricos II Aluno: ________________________________________________________________ I Lista de Exercícios 1. Dada a tensão senoidal 𝒗(𝒕) = 𝟓𝟎 𝐜𝐨𝐬 (𝟑𝒕 + 𝟏𝟎°) 𝐕, determine: (a) a amplitude Vm; (b) o período T; (c) a frequência f ; e (d) v(t) em t = 10 ms. 2. Uma fonte de corrente em um circuito linear tem 𝒊𝒔 = 𝟏𝟓 𝒄𝒐𝒔 (𝟐𝟓𝝅𝒕 + 𝟐𝟓°) 𝑨 (a) Qual a amplitude da corrente? (b) Qual é a frequência angular? (c) Determine a frequência da corrente? (d) Calcule is em t = 2 ms. 3. Expresse as seguintes funções na forma de cosseno: a) 10 𝑠𝑒𝑛 (𝜔𝑡 + 30°) 𝐴 b) −20 𝑠𝑒𝑛 (𝜔𝑡 + 45°) 𝐴 4. Calcule os números complexos a seguir e deixe seus resultados na forma polar: 5. Determine a corrente i no circuito da Figura quando 𝒗𝒔(𝒕) = 𝟓𝟎 𝒄𝒐𝒔 𝟐𝟎𝟎𝒕 𝑽. Prof. MSc. Daniel Carlos Engenheiro Eletricista CREA-RN nº 211488381-7 danielcarloscc@outlook.com 6.Para o circuito exibido na Figura abaixo, determine Zeq e use esta para determinar a corrente I. Considere v = 10 rad/s. 7. Determine v s(t) no circuito da Figura 9.56 se a corrente ix no resistor de 1 Ω for 0,5 sen 200t A 8.Para o circuito da Figura, determine a potência média fornecida pela fonte e a potência média absorvida pelo resistor. 9. No circuito da Figura, determine o valor de RL que absorverá a potência média máxima. Calcule essa potência: Prof. MSc. Daniel Carlos Engenheiro Eletricista CREA-RN nº 211488381-7 danielcarloscc@outlook.com 10. Determine a impedância ZL da carga que maximiza a potência média absorvida do circuito da Figura. Qual é a potência média máxima? 11. Deduza a expressão que fornece o valor RMS de uma Senóide. 12. Determine a potência complexa para os seguintes casos: 13. Para o circuito inteiro da Figura, calcule: 14. A tensão em uma carga é v(t) = 60 cos (ωt – 10°) V e a corrente através do elemento no sentido da queda de tensão é i(t) = 1,5 cos(ω t + 50°) A. Determine: (a) as potências complexa e aparente; (b) as potências real e reativa; (c) o fator de potência e a impedância da carga. 15. Uma fonte de 240 V RMS, 60 Hz supre uma carga de 10 kW (resistiva), 15 kVAR (capacitiva) e 22 kVAR (indutiva). Determine: (a) A potência aparente. (b) A corrente absorvida da fonte. (c) A capacitância e valor nominal kVAR necessários para aumentar o fator de potência para 0,96 (atrasado). (d) A corrente fornecida pela fonte sob as novas condições de fator de potência. Prof. MSc. Daniel Carlos Engenheiro Eletricista CREA-RN nº 211488381-7 danielcarloscc@outlook.com RESPOSTAS: 1. 50V; 209,4 ms; 4,775 Hz; 44,48V; 0,3 rad 2. 15A; 78,54 rad/s; 12,5 Hz; -13,595A 3. 10 cos (ωt – 60); 9 cos (8t – 90); 20 cos (ωt +135); 4. 50,88 < -15,52º 60.02<-110,96º 5. 4.789cos(200t–16.7°) A 6. 414.5cos(10t–71.6˚) mA 7. 1.4142 sen(200t – 45)V 8. feita em sala 9. 39,29W 10. feita em sala 11. feita em sala 12. 4 + j2,373 kVA; 1,6 – j1,2 kVA; 0,4624 + j1,27 kVA; S = 110,77 + j166,16 VA 13. 0,9956; 31,12W; 2,932 VAR; 31,26 VA; 31,12 + j2,932 VA 14. feita em sala 15. 17.171 kVAR; 2833 VAR; 130.46 uF
