Um aço carbono tratado termicamente (têmpera e resfriamento na água) foi submetido ao ensaio de tração (quadro abaixo). O diâmetro original da amostra era 12,5 mm e o diâmetro final 11,6 mm. Usando um instrumento de medida de 50 mm, obtiveram-se os seguintes dados (alongamento abaixo corresponde ao ΔL):
Tabela 1 – Valores experimentais de carga e alongamento e valores calculados de tensão e deformação.
	Carga (kN)
	Alongamento (mm)
	σ (MPa)
	ε
	25,9
	0,051
	211,0522
	0,00102
	36,0
	0,071
	293,3545
	0,00142
	46,6
	0,092
	379,7311
	0,00184
	54,4
	0,107
	443,2913
	0,00214
	70,8
	0,152
	576,9306
	0,00304
	74,8
	0,203
	609,5255
	0,00406
	80,5
	0,305
	655,9733
	0,00610
	85,0
	0,406
	692,6427
	0,00812
	88,6
	0,508
	721,9781
	0,01016
	93,4
	0,711
	761,092
	0,01422
	98,8
	1,016
	805,0952
	0,02032
	107,2
	1,524
	873,5446
	0,03048
	113,5
	2,032
	924,8817
	0,04064
	117,5
	2,541
	957,4766
	0,05082
	121,0
	3,048
	985,9972
	0,06096
	123,3
	3,560
	1004,739
	0,07120

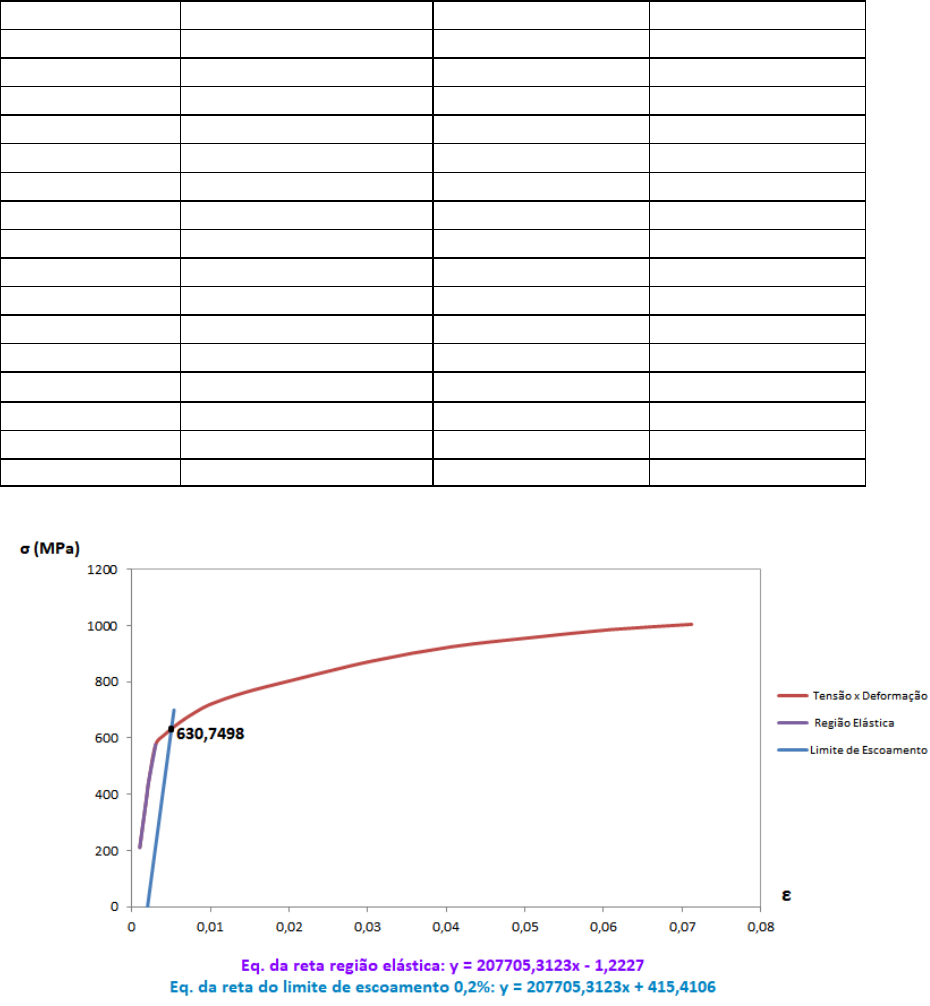

Imagem 1 – Gráfico Tensão x Deformação para aço carbono.
Limite de escoamento convencional a 0,2%;
Traçando uma reta paralela a região elástica no ponto ε = 0,002 e estendendo-a até que ela cruze o gráfico, obtemos então o limite de escoamento. Observa-se que no gráfico o valor do limite de escoamento é igual a 630,7498 MPa.
Módulo de elasticidade
Limite de tração ou tensão última (máxima)
Limite de tensão de ruptura:
Para esse material o limite de tensão de tração tem o mesmo valor do limite de tensão de ruptura, portanto
Ductilidade pela área:
Ductilidade pelo alongamento:
Resiliência:
Tenacidade:
Considerando a área do gráfico com a área de um trapézio, temos que:
Material é dúctil?
Sim, pois possui o alongamento do gráfico mostra que o material tem uma maior resistência mecânica, ou seja, material dúctil.
