QUESTIONÁRIO

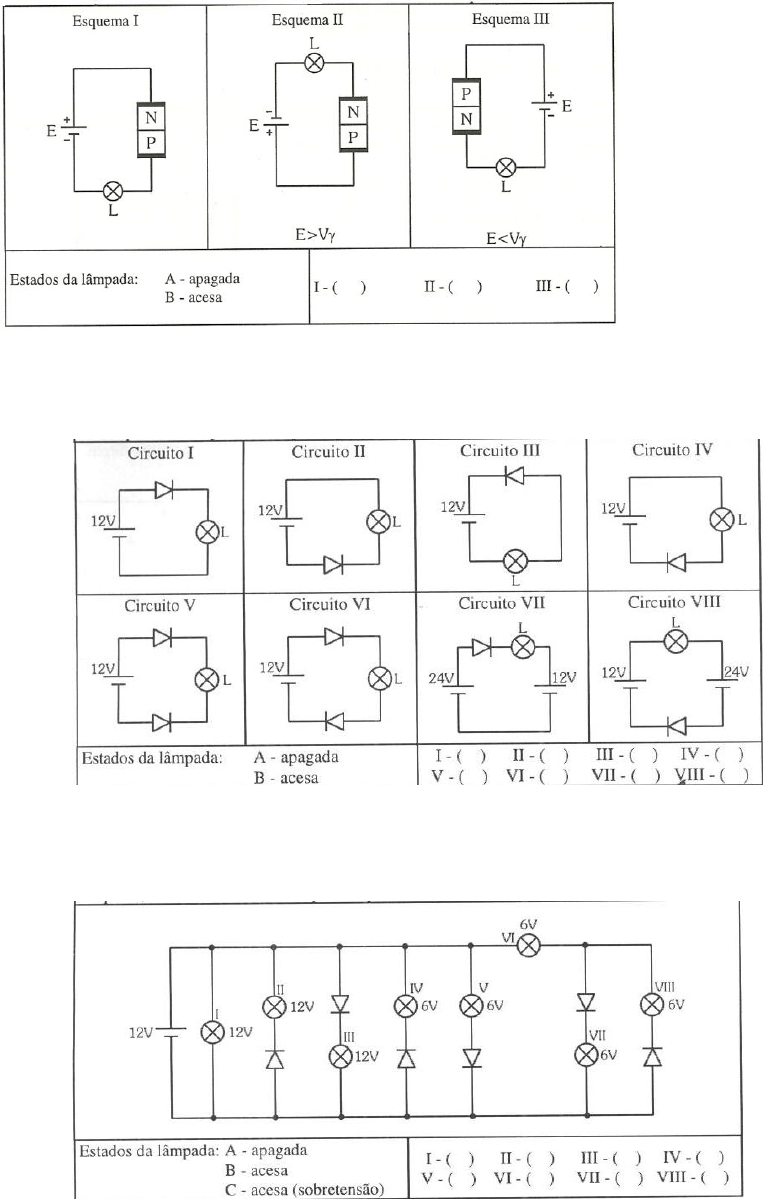

1 - Analise os esquemas I, II e III, e relacione-os com os estados A e B da lâmpada.
2 - Analise os circuitos I a VIII abaixo e relacione-os com os estados A e B das lâmpadas, sendo que todas eles estão especificadas para trabalharem com uma tensão elétrica de 12V.
3- Analise o circuito abaixo e indique o estado (A, B e C) em que se encontra cada uma das lâmpadas considerando suas especificações de tensão elétrica.
4 - A figura abaixo corresponde à curva característica do diodo retificador BY127. Determine graficamente os valores de aproximados de Vγ e rf.
5 - O diodo de Silício 1N914 possui as seguintes especificações: Vϒ=1,0 V e I Fmáx = 75 mA
6 - Considere o circuito e a curva característica do diodo ao lado:

7 -Considere o circuito do exercício 6, item (a)
8. Dê exemplos de materiais semicondutores.
9. Dê exemplo de impureza usada na preparação de um semicondutor tipo N?
10. Quais são os portadores de carga num material tipo P?
11. Qual é o fenômeno que ocorre na junção entre dois materiais semicondutores, um do tipo N, e outro do tipo P?
12. Quais são os componentes formados por uma única junção entre materiais tipo P e N?
13. Qual é a tensão mínima que precisamos aplicar a um diodo de germânio no sentido inverso?
14. A que se deve a pequena corrente que circula num diodo polarizado no sentido inverso?
15. Quais são os matérias semicondutores usados na fabricação dos diodos emissores de luz?
16. De que maneira é polarizado um diodo zener para funcionamento normal?
