Oscilador de Relaxação com Transistor de Unijunção (UJT)
Neste circuito de Oscilador de relaxação o funcionamento é muito simples, a frequência é controlada pela carga e descarga de um capacitor através de um resistor.

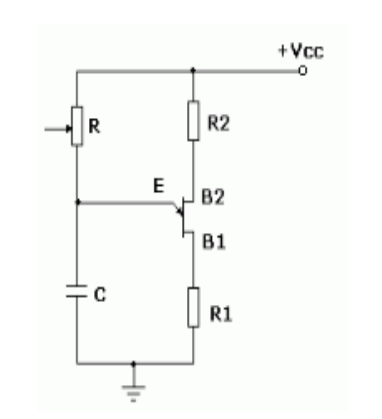

Abaixo veremos o diagrama Unifilar:
Funções dos componentes do Oscilador:
R1 - Fornecer pulsos de tensão de saída do oscilador e limitar a corrente de descarga do capacitor.
R2 - Estabiliza termicamente o UJT por meio da variação de Tensão.
R - Limitar a tensão de carga no capacitor em um determinado Tempo.
C - Levar ao emissor do UJT a tensão necessária para o dispositivo conduzir.
Uma das principais aplicações do UJT é como oscilador de relaxação ou seja o período de oscilação do circuito pode dividir-se em dois intervalos.
Quando a alimentação é ligada pela primeira vez, o capacitor se encontra descarregado, logo VC = VE = 0, portanto o UJT estará cortado (IE=0).
Nessas condições o capacitor começa a se carregar através de R, tendendo a tensão nele para +VCC com constante de tempo t=R.C. Quando VC = VP = VE = 0,7V+ t.VBB; o UJT dispara fazendo o capacitor se descarregar através do UJT e da resistência RB1.

Quando VC cair abaixo de VV (tensão crítica mínima do emissor) o UJT corta e C volta a se carregar , e o ciclo se repete.
A forma serrilhada da onda é causada pela carga relativamente lenta do capacitor e sua descarga muito rápida. A forma de onda de saída corresponde a um pico de tensão provocado pela descarga rápida de C através de R1.
