Lista de exercício 1 - Avaliação parcial 1 - tensão e cisalhamento

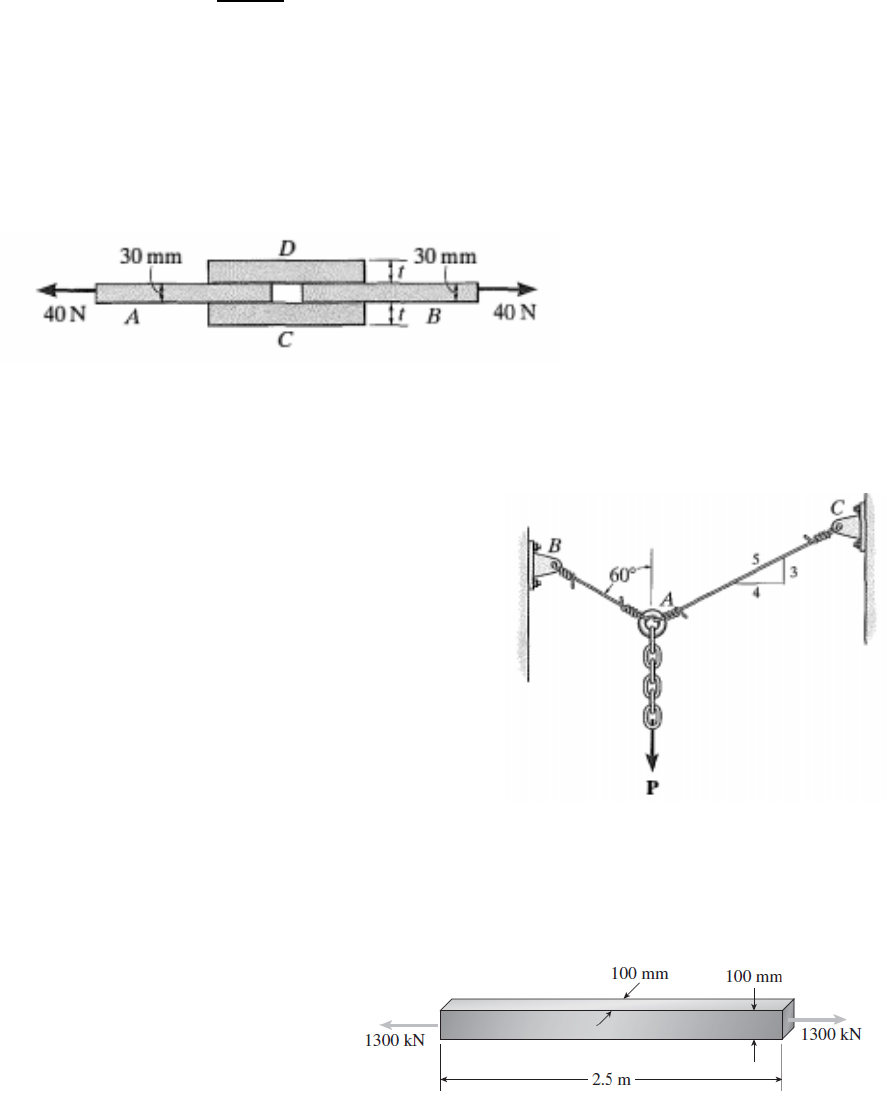

1. As tiras A e B devem ser coladas com a utilização das duas tiras C e D. determine a espessura exigida
t par C e D de modo que todas as tiras falhem simultaneamente. A largura (w) das tiras A e B é 1,5 vez
a das tiras C e D.




2. Os dois cabos de aço AB e AC são usados para suportar a
carga. Se ambos tiverem uma tensão de tração admissível
σadm = 200 MPa, determine o diâmetro exigido para cada
cabo se a carga aplicada for P = 5 kN. Arredonde para 2
casas.




3. Determine a tensão de tração provocada na barra quadrada de 100 mm que está sendo submetida a
uma força de 1300kN.



4. O parafuso de olhal é usado para sustentar a carga de 25 kN.
Determine seu diâmetro d e a espessura exigida h do suporte de
modo que a arruela não penetre ou cisalhe o suporte. A tensão
normal admissível para o parafuso é σ adm = 150 MPa e a tensão
de cisalhamento admissível para o material do suporte é τa adm =
35MPa.




5. A chaveta é usada para manter as duas hastes juntas. Determine a menor
espessura t da chaveta e o menor diâmetro d das hastes. Todas as partes
são feitas de aço com tensão de ruptura por tração σr = 500 MPa e
tensão de ruptura por cisalhamento τa =375 MPa. Use um fator de
segurança (FS)t = 2,5 em tração e (FS)c = 1,75 em cisalhamento.






6. O acoplamento de gancho e haste está sujeito a uma
força de tração de 5 kN. Determine a tensão normal
média em cada haste e a tensão de cisalhamento média
no pino A entre os elementos.


7. Dois elementos de madeira de 70 x 110 mm de seção transversal retangular uniforme são unidos por
uma junta colada, como mostra a figura. Sabendo que a
tensão de cisalhamento admissível na junta colada é de
500 kPa, determine a maior carga axial P possível de ser
aplicada com segurança de 1,5.


40 mm
30 mm
5 kN
25 mm
40 mm
t
10 mm
30 kN
25 kN
25 mm
d
h
30 kN
5 kN
8. Com relação as tensões suportadas pelos materiais utilizados na engenharia assinale como verdadeira
ou falsa. Nas alternativas que vc escolher falsa reescreva de forma que fique verdadeira. Utilize o
verso da folha para isso.
a. ( ) A tensão normal é a tensão provocada por uma força que atua perpendicularmente a área do
plano da secção transversal do elemento.
b. ( ) O fator de segurança deve ser utilizado para elevar a carga que se pode aplicar em uma
estrutura que está sendo dimensionada.
c. ( ) O esforço de cisalhamento é quando uma força é aplicada ortogonalmente a área da secção
transversal do elemento.
d. ( ) Materiais com características frágeis são aqueles que possuem deformação elástica e
deformação plástica antes de falhar.
e. ( ) Um elemento de segurança para proteção de outros elementos deve ser projetado com um
fator de segurança alto afim de não falhar.

9. Com relação aos esforços encontrados nas estruturas de engenharia assinale como verdadeira ou falsa.
Nas alternativas que vc escolher falsa reescreva de forma que fique verdadeira. Utilize o verso da folha
para isso.
a. ( ) O esforço de compressão pode ser encontrado em uma coluna longa e fina com carga
concentrada perpendicular a sua secção.
b. ( ) O esforço de torção é um esforção que utilizo o conceito de momento (força x distância)
sempre tendendo a provocar giro.
c. ( ) O esforço de tração é um esforço muito encontrado nos cálculos de engenharia e utilizado
no ensaio de tração para definir parâmetros de todos os materiais.
d. ( ) O esforço de cisalhamento tende a provocar corte do elemento em questão que pode ser
simples ou duplo.
e. ( ) O esforço de flexão tende a provocar a deformação lateral de uma viga quando as forças
são aplicadas perpendicularmente ao plano de secção da viga.

10. Uma luminária com peso de 850 N está sendo suportada
por dois cabos. O diâmetro do cabo AB é de 4,76 mm e do
cabo BC é de 6,35 mm. O ângulo α é de 37° e o ângulo β é
53°. Calcule a tensão de tração nos cabos AB e BC?





11. Uma coluna curta cilíndrica tubular está sendo solicitada a compressão com
uma carga P aplicada na extremidade superior de valor 35kN, possui as
dimensões d2 = 55 mm e d1 = 38 mm. Determine (a) a tensão de contato entre a
coluna e a base, (b) a espessura da base para que não ocorra cisalhamento da
mesma, considerando que esta base possui tensão cisalhante admissível de 50
MPa.



12. A viga da estrutura abaixo está suportando uma carga P
de 4600N. Sabendo que as medidas H = 60 cm, L1 = 80
cm e L2 = 20 cm, determine o diâmetro mínimo do cabo
sendo que a tensão admissível deste material é de 95
MPa.



13. Calcule o diâmetro dos rebites para suportar com segurança
de 1,5 uma carga P de 60 kN, sabendo que o material dos
rebites possuem tensão de cisalhamento de 180 MPa.

Cabo
Viga

14. Uma placa de aço de 25,8 kN deve ser suportada por um cabo
conectado a esta placa por dois rebites. Sabendo que a tensão de
cisalhamento do rebite é de 220 MPa e a segurança utilizada deve ser
de 1,8 determine o diâmetro dos rebites.





15. Uma estrutura metálica foi parafusada e foram utilizados, com
segurança de 1,5, dois parafusos ∅ 10 mm da classe 10.9. (a) Calcule o
diâmetro dos novos parafusos para suportar a mesma carga, sabendo
que os parafusos substitutos serão da classe 8.8; (b) determine tesão de
cisalhamento dos parafusos se o diâmetro não puder ser maior que 8
mm. (Considere τa = σr x 0,65)


16. Na montagem de uma estrutura metálica dos terminais com a placa de apoio deve ser utilizado três
parafusos de classe 12.9. Determine o diâmetro destes parafusos sabendo que a força P tem valor de
300 kN, a segurança deve ser de 2,3 e o braço faz um ângulo de 48° com a coluna.



 Laço
 Conector
Coluna
Terminais
do braço
Placa de
apoio
Terminais
Braço
Placa de
apoio

17. Um medidor de deformação localizado em C na superfície do osso AB indica que a
tensão normal média no osso é 3,80 MPa, quando o osso está submetido a duas forças
de l 200 N como mostra a figura. Supondo que a seção transversal do osso em C seja
anular (redonda e vasada) e sabendo que seu diâmetro externo é 25 mm, determine o
diâmetro interno da seção transversal do osso na região localizada em C.



18. Uma barra de aço AB de 15,88 mm de diâmetro está
encaixada em um furo redondo próximo à extremidade C
de uma vigota de madeira CD. Para o carregamento
mostrado, determine (a) a tensão normal média máxima
na madeira, (b) a distância b para a qual a tensão de
cisalhamento média é 690 kPa nas superfícies indicadas
pelas linhas tracejadas e (c) a tensão de esmagamento
média na madeira


19. Uma carga axial P é suportada por uma coluna curta W200x59
com seção transversal de área A = 7 650 mm² e distribuída a uma
fundação de concreto por uma placa quadrada como mostra a
figura. Sabendo que a tensão normal média na coluna não pode
exceder 200 MPa e que a tensão de esmagamento na fundaçãode
concreto não deve exceder 20 MPa, determine a dimensão a da
chapa que proporcionará o projeto mais econômico e seguro.

20. Determine a maior carga P que pode ser colocada com segurança
de 1,8 na barra AB, sabendo que a tensão cisalhante do material
do parafuso em C é de 387 MPa e que o diâmetro é de 12 mm?



550 mm 650 mm
4
0
0
 m
m

Barra AB
Parafuso
Ligação CD
21. Determine os diâmetros dos rebites da ligação representada na figura abaixo de modo que todos as
partes falhem ao mesmo tempo. Considere σr barra = 420 MPa, τa barra = 155 MPa, σr rebite = 320 MPa, τa
rebite = 155 MPa



22. Determine a tensão de compressão que cada pé da
base que suporta uma carga uniforme de 500 kN faz
contra o solo, sabendo que o diâmetro do tubo que
forma o pé é de 58 mm e a espessura (t) do tubo é 6
mm.


23. Um tubo de alumínio com diâmetro d = 42 mm é solicitado a tração com uma força P = 15 kN.
Determine o diâmetro interno do tubo para que este resista a carga aplicada sem deformar e garantindo
uma segurança de 3. Considere σr = 450 MPa, σe = 220 MPa, E = 70 GPa,



Contra placa
22 mm
8 mm
Barra
24. Sabendo que a tensão cisalhante nos pinos da corrente da figura abaixo é de 480 MPa, calcule a carga
P máxima de tração que pode ser aplicada na corrente para que ela resista com um coeficiente de
segurança de 2,3.

25. Um pino de aço serve de articulação do alicate da figura abaixo.
Determine a máxima força P que pode ser aplicada para que o
pino não falhe quando o valor de ‘a’ for igua a 115 e ‘b’ igual a
38 mm. Considere a tensão de cisalhamento de 320 MPA e a
segurança de 2,5.


26. Uma coluna curta com diâmetro externo d = 150 mm e espessura t = 8 mm sofre compressão de uma
força P = 380 kN. Determine a) a tensão de compressão que a coluna faz contra a placa base e b) o
diâmetro mínimo da placa base para que a tensão entre ela e a base de concreto não ultrapasse 14 MPa.


27. A estrutura está sujeita a carga de 8kN. Determine o
diâmetro exigido para os pinos em A e B se a tensão de
cisalhamento admissível para o material for τ = 42 MPa.
O pino A está sujeito a cisalhamento duplo, ao passo que
o pino B está sujeito a cisalhamento simples.


Pino
Coluna
Placa base
Base concreto
1,5 m 1,5 m
1,5 m
0,6 m
P’ P

28. A carga P aplicada ao pino de aço é distribuída para o suporte de
madeira por uma arruela anelar. O diâmetro do pino é de 22 mm e o
diâmetro interno da arruela é de 25 mm, sendo este ligeiramente
maior que o diâmetro do orifício. Determine o menor diâmetro
externo d admissível da arruela, sabendo que a tensão normal axial
no pino de aço é de 35 MPa e a tensão média de contato entre a
arruela e a madeira não pode exceder 5 MPa.

29. O vínculo horizontal BC tem 6 mm de espessura, uma largura w = 30
mm e é feito de um aço que tem um limite de resistência à tração de σr
= 450 MPa. Qual é o coeficiente de segurança, se a estrutura mostrada
for projetada para suportar uma carga P = 45 kN?






30. A estrutura está sujeita a carga P de 45kN. Determine o
diâmetro mínimo exigido para os pinos em B e C se a tensão
de cisalhamento admissível para o material for τ = 138 MPa.
Os pinos B e C estão sujeitos a cisalhamento duplo.




31. Determine a carga máxima que pode ser colocada na caixa que será suportada por
4 cabos de aço de ∅ 12 mm sabendo que a caixa tem as dimensões de base de 6 m
x 8 m e os cabos possuem comprimento de 13 m. Considere tensão de escoamento
admissível de 250 MPa.
230 mm
150 mm
230 mm
120 mm
300 mm
150 mm
22 mm
d
32. Uma plataforma com uma carga d 1200 N está presa à
extremidade B de uma barra AB, conforme mostra a figura.
Sabendo que o pino em A sofre cisalhamento duplo
determine, (a) o diâmetro deste pino para τa = 180MPa e
segurança de 3 e (b) determine também o diâmetro da barra
de aço BC para uma σr=360 MPa, τa = 0,7xσr e s = 3.



33. Duas pranchas de madeira, cada uma com 22 mm de espessura e 160 mm de largura, são unidas por
uma junta de encaixe colada, mostrada na figura. Sabendo que a junta falhará em m teste de tração
quando a tensão de cisalhamento média na
cola atingir 820 kPa, determine o menor
comprimento d admissível do encaixe uma
vez que a junta precisa suportar uma carga
axial de intensidade P = 7,6 kN.

34. As sapatas na construção civil têm a função de descarregar a
carga da estrutura no solo, estas podem ser de vários
formatos. Determine a dimensão mínima de uma sapata
quadrada, sabendo que a tensão de compressão do solo é de
15 MPa, a carga a ser dissipada é de 90 kN e o fator de
segurança é de 1,7.



35. Uma placa de concreto quadrada de 4,24 m de largura e 0,2 m de
espessura deve ser suspensa pela extremidades por quatro cabos
de aço com ∅ 10 mm e comprimento de 5,0 metro. Sabendo que o
material do cabo tem tensão admissível de escoamento de 280
MPa, determine se os cabos suportarão a carga dessa placa com
segurança. (Considere densidade do concreto de 2,3 ton/m3)
(F=m.g  g = 9,81 kg.m.s-2 = N)

1,5 m
0,8 m
