CURSO DE ENGENHARIA MECÂNICA
Campus Buritis
ATIVIDADE: Lista de Exercícios 1 – Mancais de Rolamento e Deslizamento
PROFESSOR: LUIZ BRANT PERÍODO: 8o TURNO: NOITE
DISCIPLINA: ELEMENTOS DE MÁQUINAS II DATA: 09/04/2018 VALOR: 5 Pts
NOME: Nº: NOTA:

Exercício 01 - Responda verdadeiro (V) ou falso (F):
( ) Mancais de deslizamento são usados em máquinas pesadas ou em equipamentos de baixa rotação.
( ) Uma das vantagens do uso dos mancais de deslizamento é poder dispensar a lubrificação.
( ) Quando necessitar de mancal com maior velocidade e menos atrito, o mancal de rolamento é o mais
adequado.
( ) Mancais de rolamento podem receber cargas radiais, axiais ou combinadas dependendo do rolamento.
( ) Uma das vantagens do uso de rolamentos de rolos diante do rolamento de esferas, é a possibilidade de
desenvolver rotações mais elevadas.
( ) Rolamentos auto compensadores permitem pequenos desalinhamentos no eixo.
( ) Capacidade de carga dinâmica C de um rolamento é um valor de carga que permitiria a esse rolamento
atingir uma vida nominal de 106 ciclos.
( ) A capacidade de carga dinâmica C de um rolamento é influenciada pela temperatura de trabalho.

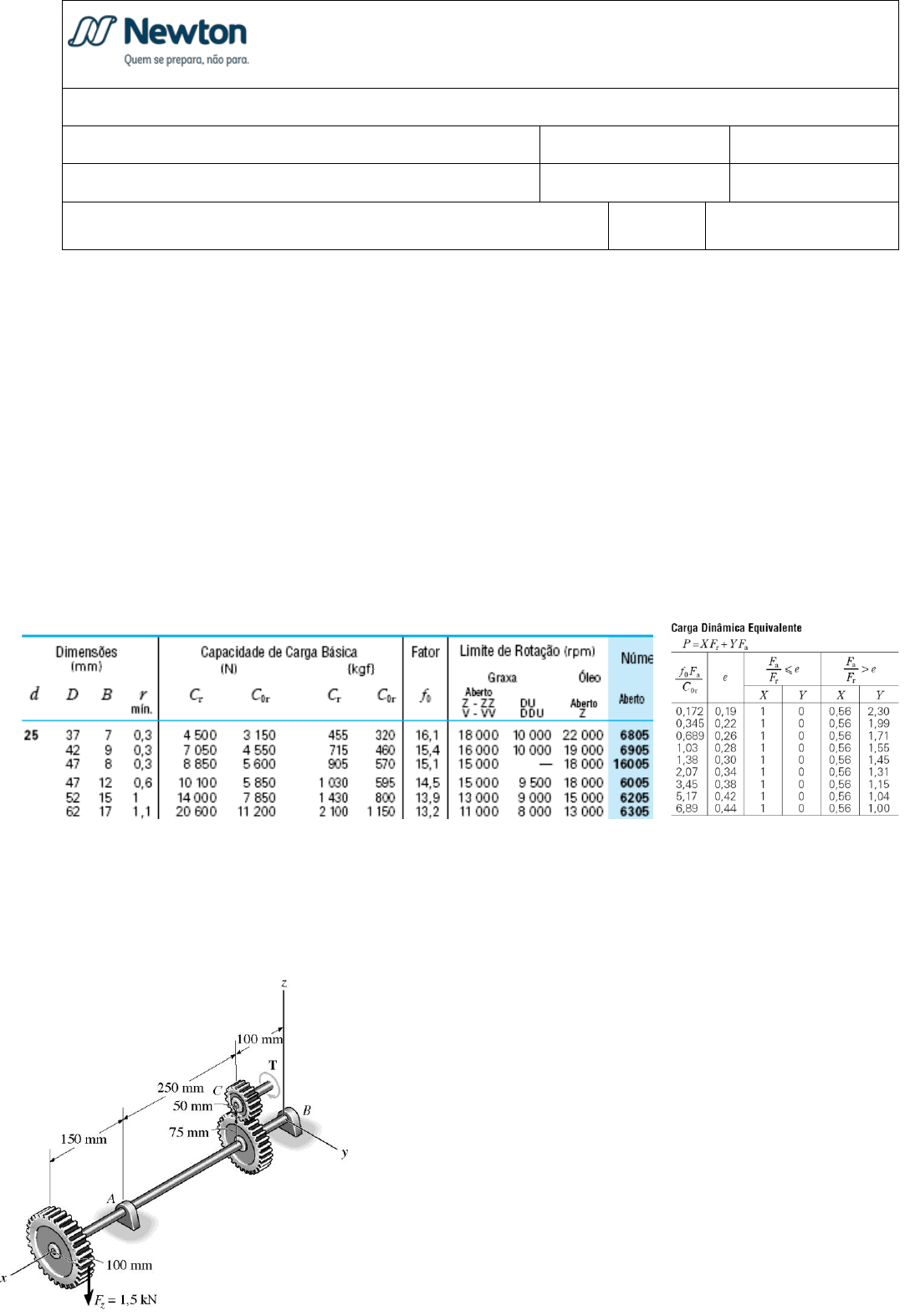

Exercício 02 - Baseado no quadro abaixo, reproduzido do catálogo geral do fabricante, determinar a vida
nominal Lh do rolamento NSK 6305 sob carga radial Fr = 3.500 N, carga axial Fa = 900 N e velocidade
n = 1.200 rpm.


Exercício 03 - Com base no catálogo de rolamentos da NSK, selecionar um rolamento fixo de uma carreira de
esferas com furo de 10 mm e externo abaixo de 40 mm que satisfaça às seguintes condições:

Carga radial Fr = 500 N
Velocidade n = 1.900 rpm
Vida Nominal Lh > 10.000 h






Exercício 04 - Com base no catálogo de rolamentos da NSK,
determinar a vida nominal Lh dos rolamentos NSK 6301 quando os
mesmos forem montados nos mancais A e B da figura ao lado.
Assuma o torque T aplicado à engrenagem C igual a 100 N.m e a
velocidade de rotação do eixo apoiado sobre os mancais constante e
igual a 1.500 rpm.






Exercício 05 – (Adaptado do ENADE 2011) Mancais de rolamento são elementos de máquinas utilizados para
apoiar eixos e árvores em transmissões mecânicas, fornecendo sustentação quando cargas diversas são
aplicadas ao sistema mecânico. Tendo por base um sistema de coordenadas xyz e considerando a linha de
centro do componente como sendo o eixo coordenado x, os esforços transmitidos aos mancais de rolamento
podem ser radiais, na direção perpendicular ao eixo, e/ou axiais, na direção longitudinal do eixo. Considerando
essas informações, que parâmetros o engenheiro deve calcular para especificar um mancal de rolamento a
partir de um catálogo do fabricante?

a) Reação global no apoio e carga estática.
b) Capacidade de carga dinâmica de projeto e reação global no apoio.
c) Capacidade de carga estática de projeto e capacidade de carga dinâmica de projeto.
d) Momentos torçores que atuam no eixo e capacidade de carga dinâmica de projeto.
e) Capacidade de carga dinâmica de projeto e momentos fletores que atuam no eixo.


Exercício 06 - Nos mancais A e B que suportam o eixo da
figura ao lado, estão montados rolamentos fixos de uma
carreira de esferas NSK 6804. Determine o máximo valor da
carga P em Newtons sobre as polias C e D, a fim de permitir
uma vida mínima aos rolamentos de 10.000 horas, sabendo
que a rotação de trabalho é constante e igual a 2.000 rpm.


Exercício 07 - Em aplicações como redutores de velocidade submetidos a cargas pesadas e de choque, onde
ainda são previstas possíveis flexões de eixo, o mais recomendado é o uso de rolamentos autocompesadores
de rolos. Nestes rolamentos, a maior capacidade de carga é obtida pelo uso de rolos como elementos rotantes,
em substituição às convencionais esferas, e a autocompensação é possível graças à geometria côncava da
pista do anel externo do rolamento que permite desalinhamentos de aproximadamente 1º a 2,5º. Diante de
todas essas vantagens, o fator limitador deste tipo de rolamento é o baixo limite de rotação. Com base na tabela
de rolamentos autocompesadores de rolos do catálogo da NSK, selecionar qual ou quais modelos seriam
adequados às condições abaixo:

Condições de Utilização:
Carga radial: 245 kN
Carga axial: 49 kN
Velocidade de rotação: 450 rpm
Vida estimada: acima de 20.000 horas

Condições Dimensionais:
Diâmetro do Eixo: 300 mm
Furo do Alojamento (cilíndrico): máximo de 500 mm.




Exercício 08 - Um mancal de deslizamento com bucha de 24,1 mm e comprimento de 600 mm (ERRATA)
deve suportar uma carga de 3,0 kN, proveniente de um eixo com diâmetro de 24,0 mm, transmitindo 6,0 kW a
1.000 rpm. A lubrificação é feita com óleo SAE 20, que é injetado a temperatura de aproximadamente 70oC.
Determine:

a) A potência consumida pelo mancal;
b) A pressão máxima de trabalho;
c) A espessura mínima de lubrificante;
d) A excentricidade;
e) A quantidade de óleo que atua efetivamente como lubrificante.



Exercício 09 - Um mancal de deslizamento de um rotor de
turbina a vapor girando a 1.800 rpm suporta uma carga
constante de 17 kN. O diâmetro do munhão foi estabelecido
com 150 mm, enquanto o diâmetro do mancal é 150,1 mm e o
comprimento L igual a 75 mm. Um sistema de alimentação
fornecerá um óleo SAE 10 controlado por uma temperatura
média de filme de 82oC. Determine:

a) A potência consumida pelo mancal;
b) A pressão máxima de trabalho;
c) A espessura mínima de lubrificante;
d) A quantidade de óleo que atua efetivamente como
lubrificante.

Exercício 10 - Os mancais de deslizamento A e B possuem
bucha de 50,08 mm e comprimento de 50 mm e devem
suportar as cargas verticais provenientes da correia,
engrenagem e volante, todos montados em um eixo com
diâmetro de 50 mm que transmite 7,5 kW de potência a 25
rev/s, conforme figura. A lubrificação é feita com óleo SAE 20,
que é injetado a temperatura de 32oC. Determine:

a) A potência consumida pelos mancais;
b) A pressão máxima de trabalho nos mancais;
c) A espessura mínima de lubrificante em cada mancal;
 d) A quantidade de óleo que atua efetivamente como
lubrificante nos mancais.

Exercício 11 - Os mancais de deslizamento A e B possuem bucha de diâmetro 50,1 mm e comprimento de 25
mm e devem suportar as cargas radiais resultantes das transmissões por polias e correias montadas em um
eixo com diâmetro de 50 mm que transmite 7,5 kW de potência, conforme figura. A lubrificação é feita com
óleo SAE 20, mantido à temperatura média de 40oC. Determine:

a) O mancal mais solicitado;
b) A potência consumida pelo mancal mais solicitado;
c) A pressão máxima de trabalho no mancal mais solicitado;
d) A espessura mínima de lubrificante no mancal mais solicitado


GABARITO
1) V, F, V, V, F, V, V, V
2) Lh = 2.832 h
3) Cr = 5.223 N (calculado) => Rolamento Escolhido NSK 6300 (Cr = 8.100 N)
4) ~ 930 h
5) b
6) P ≤ 200,75 N
7) 24060CAE4 ou 23160CAE4 ou 24160CAE4
8) Pot = 18,85 W; Pmax = 306,4 kPa; ho = 0,02 mm; e = 0,03 mm; QL = 9x10-6 m3/s
9) Pot = 961,32 W; Pmax = 4,4 MPa; ho = 0,018 mm; QL = 1,84x10-6 m3/s
10) Mancal A: Pot = 132,32 W; Pmax = 0,87 MPa; ho = 0,0344 mm; QL = 3,4 x10-6 m3/s
Mancal B: Pot = 159,08 W; Pmax = 5,63 MPa; ho = 0,0196 mm; QL = 2,1 x10-6 m3/s
11) Mancal A, Pot = 34,51 W; Pmax = 4,6 MPa; ho = 0,012 mm
