Escada com patamar armada na
direção longitudinal (escada em U)
• Dimensionar e detalhar asarmaduras para a escada
mostrada na figura abaixo:

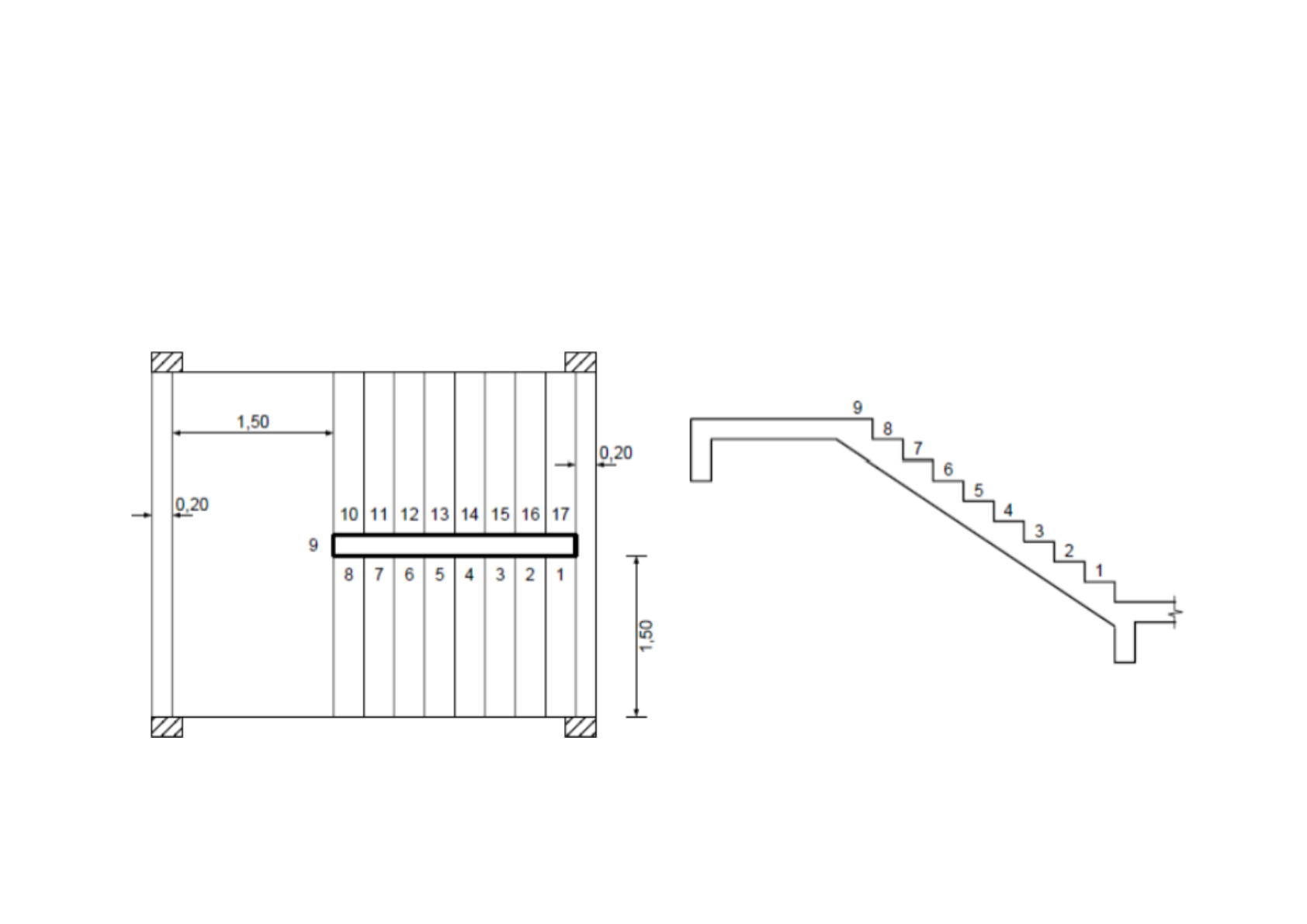

Planta e corte da escada
Escada com patamar armada na
direção longitudinal (escada em U)
• Aço: CA-50
• Concreto: C20
• Dimensões dos degraus: altura = 16,7cm; largura = 28,0 cm
• Regularização do piso e espelho:
– e = 2,0 cm;
– argamassa = 21,0 kN/m3 - (argamassa cimento/areia);
• Revestimento do piso e espelho:
– e = 2,0 cm;
– argamassa = 28,0 kN/m3 - (granito);
• Revestimento inferior da laje:
– e = 1,0 cm;
– argamassa = 19,0 kN/m3 - (argamassa cal/cimento/areia);
Escada com patamar armada na
direção longitudinal (escada em U)
• Escada sem acesso ao público: q = 2,5 kN/m²;
• Cobrimento nominal das armaduras: 20 mm (classe de
agressividade ambiental II);
Escada com patamar armada na
direção longitudinal (escada em U)
a) Inclinação da escada
tgα altura do degrau  16,7  0,596
largura do degrau 28,0
α  30,79 ⇒ cosα  0,859
b) Vão da escada e espessura da laje
0,20
2
0,20
2
 3,94m 1,50  (8  0,28)  
Como 3,0 m <  < 4,0 m, adota-se h = 12,0 cm
• Cargas atuantes – Patamar;
Escada com patamar armada na
direção longitudinal (escada em U)
Peso próprio:
m2
g1  hpat  γconc  0,12  25,0  3,0 kN
Revestimento:
m2
g2  0,02  21 0,02  28  0,0119 1,17 kN
Sobrecarga: m2
q  2,50 kN
Total: m2
ppatamar  6,67 kN
• Cargas atuantes – Lance;
Escada com patamar armada na
direção longitudinal (escada em U)
Peso próprio:


Revestimento:
Sobrecarga: m2
q  2,50 kN
Total: m2
plance 9,87 kN
0,28
 .28 0,01. 19 1,79 kN
0,859 m2
g2  0,02 . 0,28+0,02.0,167 21+ 0,02.0,28+0,02.0,167

g


1

 hvn

 Cos



hesp
2

.




C




0 ,12
0 ,859

0 ,167
2

.25




5,58
kN
m2
d) Reações de apoio e momento fletor máximo – modelo de viga
Escada com patamar armada na
direção longitudinal (escada em U)
Esquema estático/Carregamento (kN/m2)
As reações de apoio ficam:
d) Diagrama de Esforço Cortante – (kN/m)
Escada com patamar armada na
direção longitudinal (escada em U)
e) Diagrama de Momento Fletor – (kN.m/m)
2
máx M  18,4 1,86 
9,871,862
 17,15 kN  m/m
e) Cálculo das armaduras
Escada com patamar armada na
direção longitudinal (escada em U)
A altura útil é dada por:
nom
- barra
2
d  h - c
Adotando barra de 10,0mm de diâmetro ( =10,0mm), a altura útil fica:
d  12,0  2,0  1,0  9,5cm
2



  0 ,186 
1,4
1,4 .1720 lim
100 .9,5 2.
2,0
kx  0 ,314  kx
kz  0 ,874
Md
bw .d 2 . fcd
Kmd 
A armadura principal é dada por:
Escada com patamar armada na
direção longitudinal (escada em U)
A armadura mínima é dada por:
As, min

0,15 100 12  1,80 cm
2
0,15%  bw  h 
100 m
1,15
0,874 .9,5 .
 50
Md 1,4 .1720
Kz .d . fyd
2
 6 ,67
cm
m
 As 
Adotando barra de 10,0mm de diâmetro ( =10,0mm), tem-se o seguinte
espaçamento (t) para as barras da armadura principal (armadura longitudinal):
0,8cm2
 ⇒  0,12 m t 12,0 cm
6,67cm2 /m
A s  barra 
As
⇒  =10,0 mm c/ 12,0 cm
A armadura de distribuição é dada por:
Escada com patamar armada na
direção longitudinal (escada em U)
<
1 As, principal <
1  6,67  1,33cm2 /m
As, distr  5 ⇒ As, distr  5 ⇒ As, distr  1,33cm2/m
0,90 cm
2
0,90 cm
2
m m
Adotando barra de 5,0mm de diâmetro ( =5,0mm), tem-se o seguinte
espaçamento (t) para as barras da armadura de distribuição (armadura
transversal):
0,20cm2
1,33 cm2 /m As, distr
 0,15 m ⇒ t  15,0cm  s 
A barra ⇒  = 5,0 mm c/ 15,0 cm
f) Detalhamento das armaduras (em corte)
Escada com patamar armada na
direção longitudinal (escada em U)
Detalhamento em corte das armaduras da escada
d) Reações de apoio e momento fletor máximo – modelo de portico
Escada com patamar armada na
direção longitudinal (escada em U)
.
Escada com patamar armada na
direção longitudinal (escada em U)
.
Diagrama de esforço Cortante (kN/m)
Escada com patamar armada na
direção longitudinal (escada em U)
Diagrama de Momento Fletor (kN.m/m)
e) Cálculo das armaduras
Escada com patamar armada na
direção longitudinal (escada em U)
A altura útil é dada por:
nom
- barra
2
d  h - c
Adotando barra de 10,0mm de diâmetro ( =10,0mm), a altura útil fica:
d  12,0  2,0  1,0  9,5cm
2



  0,212 
1,4
1,4 .1960 lim
100 .9 ,5 2.
2 ,0
kx  0 ,366  kx
kz  0,853
Md
bw .d 2 . fcd
Kmd 
A armadura principal é dada por:
Escada com patamar armada na
direção longitudinal (escada em U)
A armadura mínima é dada por:
As, min

0,15 100 12  1,80 cm
2
0,15%  bw  h 
100 m
cm 2
m
1,15
0,853 .9,5 .
 50
1,4 .1960 Md
Kz .d . fyd
 7 ,79  As 
Adotando barra de 10,0mm de diâmetro ( =10,0mm), tem-se o seguinte
espaçamento (t) para as barras da armadura principal (armadura longitudinal):
0,8cm2
 ⇒  0,10 m t 10,0cm
7,79cm2 /m
A t  barra 
As
⇒  =10,0 mm c/ 10,0 cm
A armadura de distribuição é dada por:
Escada com patamar armada na
direção longitudinal (escada em U)
<
1 As, principal <
1  7,79  1,56 cm2 /m
As, distr  5 ⇒ As, distr  5 ⇒ As, distr  1,56 cm2/m
0,90 cm
2
0,90 cm
2
m m
Adotando barra de 5,0mm de diâmetro ( =5,0mm), tem-se o seguinte
espaçamento (t) para as barras da armadura de distribuição (armadura
transversal):
0,20 cm 2
1,56cm2 /m As, distr
 0,128 m ⇒ t  12,8 cm  t 
A barra ⇒  = 5,0 mm c/ 12,0 cm
f) Detalhamento das armaduras (em corte)
Escada com patamar armada na
direção longitudinal (escada em U)
Detalhamento em corte das armaduras da escada
