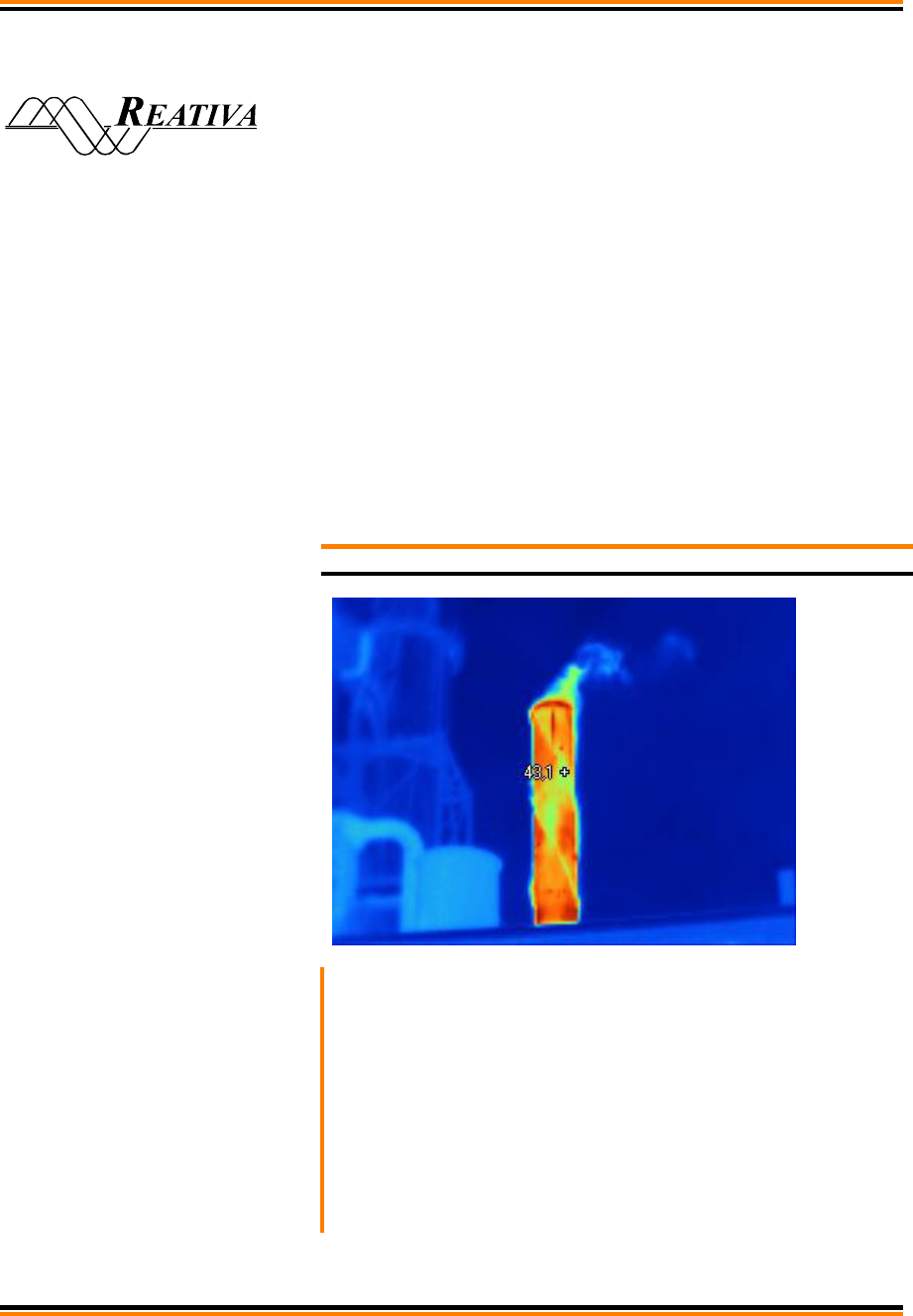

Relatório modelo de termografia 945

Prévia do material em texto

Reativa Service

Rua Coronel Bittencourt, 326 - centro
CEP 84010-290 - Ponta Grossa/PR
Fone (42) 3222-3500
www.reativa.com








Relatório de inspeção por termografia
Instalações elétricas industriais




Elaborado para:

...... do Brasil

Planta de Ponta Grossa/PR.


(42) 3219-......

Data da termografia: 30/06/2009
Data da entrega do laudo: 26/07/2009

Relatório de termografia – xxxx do Brasil - Ponta Grossa/PR – Data 30/06/2009


Reativa Service (42) 3222-3500 2

Índice


Estatísticas e classificação de pontos 3

Roteiro de inspeção 4

IR000198.IS2 8

IR000199.IS2 9

IR000202.IS2 10

IR000203.IS2 11

IR000204.IS2 12

IR000206.IS2 13

IR000208.IS2 14
Recomendações 15














Relatório de termografia – xxxx do Brasil - Ponta Grossa/PR – Data 30/06/2009


Reativa Service (42) 3222-3500 3


Estatísticas


Locais percorridos 109 100,0%
Locais inspecionados 109 100,0%
Locais termografados 07 6,4%
Locais com ponto quente 07 6,4%
Locais sem ponto quente 102 93,6%



Classificação de pontos com termogramas


Emergência 0 0,0%
Urgência 1 1,8%
Programada 6 0,9%
Observação 0 3,8%
Normal 0 0,0%







Relatório de termografia – xxxx do Brasil - Ponta Grossa/PR – Data 30/06/2009


Reativa Service (42) 3222-3500 4

Roteiro de Inspeção

ID TAG Descrição Equipamento Local Instalação
145 AC_001_MCC1_G4.5 Disjuntor Geral da sala dos trafos Sala dos MCC's
146 AC_002_MCC1_G4.6 Disjuntor Geral da sala dos trafos Sala dos MCC's
141 AC_003_MCC1_G4.1 Disjuntor Geral da sala do laboratório Sala dos MCC's
142 AC_004_MCC1_G4.2 Disjuntor Geral da sala dos MCC's Sala dos MCC's
143 AC_005_MCC1_G4.3 Disjuntor Geral do Administrativo Sala dos MCC's
144 AC_006_MCC1_G4.4 Disjuntor Geral do Administrativo Sala dos MCC's
93 BD1_SC_535 Acionamento motor bomba de biocida para os tanques Sala dos MCC's
136 CA1_056_041_MCC1_G3.1 Disjuntor Geral do compressor principal da planta Sala dos MCC's
150 DW1_056_020_MCC2_G1.5 Acionamento motor da peneira da água de lavado Sala dos MCC's
151 DW1_056_030_MCC2_G1.6 Acionamento motor da peneira da água de lavado Sala dos MCC's
152 DW1_056_080_MCC2_G1.7 Acionamento motor agitador tanque água do processo Sala dos MCC's
166 DW1_056_135_MCC3_G2.5 Acionamento motor da bomba sump dos PX's Sala dos MCC's
161 DW1_056_155_MCC2_G2.10 Acionamento motor Bba vertical sump área de carga Sala dos MCC's
154 DW_056_280_MCC2_G1.10 Acionamento motor transp. Helic. Recuperador média Sala dos MCC's
110 DW1_SC_110 Acionamento do motor da bomba de água do processo Sala dos MCC's
79 DW1_SC_210 Acionamento motor Bba de sucção de Setting Pound Sala dos MCC's
72 FW1_SC_050 Acionamento motor da bomba de água geral da planta Sala dos MCC's
9 GP1_010_470 Alimentador vibratório de pedras para o Loesche Plataforma Sob o silo de pedras (1° Andar)
120 GP1_056_030_MCC1_G1.1 Acionamento do motor trans.de correia – banda maior Sala dos MCC's
121 GP1_056_050_MCC1_G1.2 Acionamento do motor trans.de correia – banda menor Sala dos MCC's
135 GP1_056_060_MCC1_G2.10 Acionamento motor do elev. Canecas Silo de Pedras Sala dos MCC's
122 GP1_056_165_MCC1_G1.4 Acionamento motor da bomba de Lubrif. do classif. Sala dos MCC's
123 GP1_056_170_MCC1_G1.5 Acionamento motor bomba hidráu. lubrif. Loesche Sala dos MCC's
127 GP1_056_170B_MCC1_G1.9 Acionam. motor ventilador Unid. Hidr. Loesche Sala dos MCC's
137 GP1_056_175B_MCC1_G3.2 Acionamento motor ventil. selagem rolos Loesche Sala dos MCC's
124 GP1_056_190_MCC1_G1.6 Acionamento motor da bomba hidr. pistões Loesche Sala dos MCC's
125 GP1_056_240_MCC1_G1.7 Acionamento do motor ventilador filtro Kutnner Sala dos MCC's
126 GP1_056_240A_MCC1_G1.8 Acionamento do motor do carro do filtro Kutnner Sala dos MCC's
Relatório de termografia – xxxx do Brasil - Ponta Grossa/PR – Data 30/06/2009


Reativa Service (42) 3222-3500 5
128 GP1_056_250_MCC1_G2.1 Acionamento do motor transp. Kelic. filtro Küetner Sala dos MCC's
129 GP1_056_260_MCC1_G2.2 Acionamento motor da válv. rotat. filtro Kutnner Sala dos MCC's
130 GP1_056_270_MCC1_G2.3 Acionamento do motor do transp. helic. filtro Kutnner Sala dos MCC's
131 GP1_056_280_MCC1_G2.4 Acionamento do motor do elev. de canecas silo pó Sala dos MCC's
132 GP1_056_300_MCC1_G2.5 Acionamento do motor do exaustor do silo de pedra Sala dos MCC's
134 GP1_056_400_MCC1_G2.9 Acionamento do motor do exaustor do silo de pedra Sala dos MCC's
133 GP1_056_460_MCC1_G2.8 Acionamento motor da válv. Rotat. do filtro manga Sala dos MCC's
138 GP1_056_480_MCC1_G3.3 Disjuntor geral da Ponta Rolante Loesche Sala dos MCC's
4 GP1_SC_040 Acionamento do motor do Britador – Hazemag Sala dos transformadores e inversores
15 GP1_SC_160 Acionamento motor do classificador Moinho Loesche Sala de painéis MCC1
11 GP1_SC_175A Acionamento motor principal moinho Loesche Sala dos transformadores e inversores
20 GP1_SC_200 Acionamento motor ventilador principal Loesche Sala dos transformadores e drives
9 GP1_SC_470 Painel Elétrico e vibratório de pedras Loesche Plataforma sob o silo de pedras
108 PL_B00_01 Painel elétrico da Portaria Sala elétrica anexa à Guarita
190 PL_B00_02 Painel elétrico da Cabine de Medição Cabine de entrada e Medição
114 PL_B01_01 Painel elétrico da Moega Primary Crushing
117 PL_B02_01 Painel elétrico do Moinho Loesche Prédio do Dry Grinding
106 PL_B03_01 Painel elétrico térreo dos PX's Térreo do PX
113 PL_B04_01 Painel elétrico sala dos trafos Sala elétrica
107 PL_B04_02 Painel elétrico sala de controle 3° piso do PX no corredor da sala de controle
116 PL_B09_01 Painel elétrico da Manutenção Prédio de suporte
109 PL_B09_02 Painel elétrico da Sala de insumos Sala de insumos ao lado da oficina de manutenção
115 PL_B10_01 Painel elétrico da Administração Sala elétrica no Prédio Administrativo
111 PNB_B04_01 Painel elétrico sala de controle-Rede estabilizada Sala de controle
163 PS1_056_010_MCC3_G2.2 Acionamento motor do agitador tanque de produto 01 Sala dos MCC's
164 PS1_056_210_MCC3_G2.3 Acionamento motor do agitador tanque de produto 02 Sala dos MCC's
165 PS1_056_310_MCC3_G2.4 Acionamento motor do agitador tanque de produto 03 Sala dos MCC's
91 PS1_SC_055 Acionamento motor bba de recirc. de produto Tq. 03 Sala dos MCC's
89 PS1_SC_360 Acionamento motor Bomba do tanque produto 02 e 03 Sala dos MCC's
87 PS1_SC_490 Acionamento motor Bomba do tanque produto 01 Sala dos MCC's
155 PX1_056_225_MCC2_G2.1 Acionamento motor bomba de lubrif. redutor do PX1 Sala dos MCC's
156 PX1_056_230_MCC2_G2.2 Acionamento motor do ventilador do redutor do PX1 Sala dos MCC's
157 PX1_056_450_MCC2_G2.3 Acionamento motor da peneira vibratória do PX1 Sala dos MCC's
Relatório de termografia – xxxx do Brasil - Ponta Grossa/PR – Data 30/06/2009


Reativa Service (42) 3222-3500 6
158 PX1_056_455_MCC2_G2.4 Acionamento motor da peneira vibratóriado PX1 Sala dos MCC's
153 PX1_056_741_MCC2_G1.9 Disjuntor Geral do motor da Ponta Rolante PX's Sala dos MCC's
46 PX1_SC_040 Acionamento motor da bomba tanque Feed PX1 Sala dos MCC's
52 PX1_SC_210 Acionamento motor principal do PX1 Sala dos MCC's
48 PX1_SC_525 Acionamento motor bomba vertical tq. produto – PX1 Sala dos MCC's
42 PX1_SC_805 Acionamento motor da bomba dispersante do PX1 Sala dos MCC's
44 PX1_SC_860 Acionamento motor da bomba dispersante Tq feed PX1 Sala dos MCC's
207 PX1_SC_900 Acionamento motor principal da Centrífuga PX1 Sala dos MCC's
159 PX2_056_225_MCC2_G2.6 Acionamento motor da bomba de lubrif. redutor PX2 Sala dos MCC's
160 PX2_056_230_MCC2_G2.7 Acionamento motor do ventilador do redutor do PX1 Sala dos MCC's
119 PX2_056_450_MCC2_G2.8 Acionamento do motor da peneira vibratória PX2 Sala dos MCC's
205 PX2_056_900A_MCC5_G5.2 Acionamento motor ventil. forçada centrífuga PX2 Sala dos MCC's
60 PX2_SC_040 Acionamento motor da bomba tanque feed PX2 Sala dos MCC's
66 PX2_SC_210 Acionamento motor principal do PX2 Sala de painéis e transformadores
62 PX2_SC_525 Acionamento motor bomba vertical tq. produto – PX2 Sala dos MCC's
56 PX2_SC_805 Acionamento motor da bomba do dispersante PX2 Sala dos MCC's
58 PX2_SC_860 Acionamento motor da bomba dispersante Tq feed PX2 Sala dos MCC's
203 PX2_SC_900 Acionamento motor principal da Centrífuga PX2 Sala dos MCC’s
193 PX3_056_040_MCC5_G3.2 Acionamento motor da bomba tanque feed PX3 Sala dos MCC's
196 PX3_056_225_MCC5_G1.5 Acionamento motor bomba lubrif. Unid. Hidr. PX3 Sala dos MCC's
197 PX3_056_225A_MCC5_G1.6 Acionamento motor bomba lubrif. Unid. Hidr. PX3 Sala dos MCC's
198 PX3_056_230_MCC5_G1.2 Acionamento motor do ventilador da Unid. Hidr. PX3 Sala dos MCC's
199 PX3_056_235_MCC5_G1.3 Acionamento motor bomba recirc. Unid. Hidr. PX3 Sala dos MCC's
195 PX3_056_455_MCC5_G1.4 Acionamento motor da peneira vibratória do PX3 Sala dos MCC's
194 PX3_056_525_MCC5_G3.1 Acionamento motor bomba vertical tq. produto – PX3 Sala dos MCC's
211 PX3_056_741_MCC5_G1.1 Acionamento motor da ponte rolante PX3 Sala dos MCC’s
191 PX3_056_805_MCC5_G2.1 Acionamento motor da bomba do dispersante PX3 Sala dos MCC's
192 PX3_056_860_MCC5_G2.2 Acionamento motor da bomba dispersante Tq feed PX3 Sala dos MCC's
200 PX3_056_900_MCC5_G6.1 Acionamento motor principal da Centrífuga PX3 Sala dos MCC's
201 PX3_056_900A_MCC5_G6.1 Acionamento motor ventil. forçada centrífuga PX3 Sala dos MCC's
175 PX3_SC_040 Acionamento do motor da bomba tanque feed PX3 Sala dos MCC's
181 PX3_SC_210 Acionamento do motor principal do PX3 Sala de painéis
Relatório de termografia – xxxx do Brasil - Ponta Grossa/PR – Data 30/06/2009


Reativa Service (42) 3222-3500 7
178 PX3_SC_525 Acionamento do motor da bomba vertical do tanque de p Sala dos MCC's
170 PX3_SC_805 Acionamento do motor da bomba de dispersante PX3 Sala dos MCC's
173 PX3_SC_860 Acionamento do motor da bomba de dispersante tq feed Sala dos MCC's
187 PX3_SC_900 Acionamento motor principal da Centrífuga PX3 Sala de painéis
112 QD_B04_01 Painel elétrico sala dos trafos Sala elétrica
162 SM1_056_010_MCC3_G2.1 Acionamento motor do agitador do tanque SMD Sala dos MCC's
147 SM1_056_390_MCC3_G1.1 Acionamento motor transp. Helic. silo de pó – Tq SMD Sala dos MCC's
148 SM1_056_570_MCC3_G1.2 Acionamento do motor do soprador OMEL Sala dos MCC's
149 SM1_056_570A_MCC3_G1.3 Acionamento motor do ventilador do soprador OMEL Sala dos MCC's
38 SM1_SC_055 Acionamento motor da bomba do tanque SMD Sala dos MCC's
40 SM1_SC_645 Acionamento motor da bomba disper. tanque SMD Sala dos MCC's
139 WELD1_MCC1_G3.4 Disjuntor Geral das tomadas 440V – Solda Sala dos MCC's
140 WELD2_MCC1_G3.5 Disjuntor Geral das tomadas 440V – Solda Sala dos MCC's
- SWGR3 Painel geral de distribuição 3 Sala de painéis e transformadores
- - Muflas e conexões na rede de entrada Poste de entrada em 34,5kV

Observação

Não foi possível termografar o interior dos cubículos de entrada, medição e distribuição em 34,5kV na
subestação geral de entrada pois são blindados e não possuem janela de inspeção.




Relatório de termografia – xxxx do Brasil - Ponta Grossa/PR – Data 30/06/2009


Reativa Service (42) 3222-3500 8

Ponto 1 - Disjuntor do circuito CC do Banco de Baterias MGE

IR000198.IS2
30/6/2009 10:32:47
Aquecimento interno do disjuntor


Imagem de luz visível

Informações da imagem
Temperatura de plano de fundo 20,1°C
Emissividade 0,95
Temperatura média 29,9°C
Faixa da imagem 24,6°C até 51,1°C
Modelo da câmera Ti25
Número de série da câmera Ti25-08050399
Fabricante Fluke
Descrição da lente 20mm
Horário da imagem 30/6/2009 10:32:47

Anotações da imagem principal
Local Sala dos MCC's
Painel No-Break MGE
Componente Disjuntor geral TM100D Schneider do banco de
baterias
Carga (%) 100
Problema potencial Aquecimento pontual dentro do disjuntor
Gravidade Média
Ação recomendada Substituir o disjuntor devido ao mau contato
interno.
Categoria de manutenção Manutenção programada

Marcadores da imagem principal
Nome Temperatura Emissividade Plano de fundo
Quente 51,1°C 0,95 20,1°C
Relatório de termografia – xxxx do Brasil - Ponta Grossa/PR – Data 30/06/2009


Reativa Service (42) 3222-3500 9

Ponto 2 - Disjuntor Q2 do painel PX3

IR000199.IS2
30/6/2009 10:40:56
Aquecimento interno do disjuntor


Imagem de luz visível

Informações da imagem
Temperatura de plano de fundo 20,1°C
Emissividade 0,95
Temperatura média 29,8°C
Faixa da imagem 28,2°C até 38,7°C
Modelo da câmera Ti25
Número de série da câmera Ti25-08050399
Fabricante Fluke
Descrição da lente 20mm
Horário da imagem 30/6/2009 10:40:56

Anotações da imagem principal
Local Sala dos MCC's
Painel Painel do PX3
Componente Disjuntor Q2
Carga (%) 100
Problema potencial Aquecimento distribuído dentro do disjuntor
Gravidade Baixa
Ação recomendada Medir as correntes e verificar se são compatíveis
com a capacidade do disjuntor.
Substituir terminais e refazer conexões.
Verificar oxidação ou corrosão nos assentamos.
Substituir o disjuntor.
Categoria de manutenção Manutenção programada

Marcadores da imagem principal
Nome Temperatura Emissividade Plano de fundo
Quente 38,7°C 0,95 20,1°C
Relatório de termografia – xxxx do Brasil - Ponta Grossa/PR – Data 30/06/2009


Reativa Service (42) 3222-3500 10

Ponto 3 - Disjuntor motor 5.1 do acionamento GP1-056-200

IR000202.IS2
30/6/2009 11:05:09
Aquecimento interno do disjuntor motor 5.1 acima do
normal


Imagem de luz visível

Informações da imagem
Temperatura de plano de fundo 20,9°C
Emissividade 0,95
Temperatura média 31,3°C
Faixa da imagem 24,9°C até 54,7°C
Modelo da câmera Ti25
Número de série da câmera Ti25-08050399
Fabricante Fluke
Descrição da lente 20mm
Horário da imagem 30/6/2009 11:05:09

Anotações da imagem principal
Local Sala dos transformadores e inversores
Painel Painel do acionamento GP1-056-200
Componente Disjuntor motor 5.1
Carga (%) 100
Problema potencial Aquecimento distribuído dentro do disjuntor
Gravidade Média
Ação recomendada Medir as correntes e verificar se são compatíveiscom a capacidade do disjuntor.
Substituir terminais e refazer conexões.
Verificar oxidação ou corrosão nos assentamos.
Substituir o disjuntor.
Categoria de manutenção Manutenção programada

Marcadores da imagem principal
Nome Temperatura Emissividade Plano de fundo
Ponto central 47,4°C 0,95 20,9°C
Relatório de termografia – xxxx do Brasil - Ponta Grossa/PR – Data 30/06/2009


Reativa Service (42) 3222-3500 11

Ponto 4 - Disjuntor motor 5.1 do acionamento GP1-056-175A

IR000203.IS2
30/6/2009 11:06:45
Aquecimento interno do disjuntor motor 5.1 acima do
normal


Imagem de luz visível

Informações da imagem
Temperatura de plano de fundo 20,9°C
Emissividade 0,95
Temperatura média 31,3°C
Faixa da imagem 24,5°C até 55,6°C
Modelo da câmera Ti25
Número de série da câmera Ti25-08050399
Fabricante Fluke
Descrição da lente 20mm
Horário da imagem 30/6/2009 11:06:45

Anotações da imagem principal
Local Sala dos transformadores e inversores
Painel Painel do acionamento GP1-056-175A
Componente Disjuntor motor 5.1
Carga (%) 100
Problema potencial Aquecimento distribuído dentro do disjuntor
Gravidade Média
Ação recomendada Medir as correntes e verificar se são compatíveis
com a capacidade do disjuntor.
Substituir terminais e refazer conexões.
Verificar oxidação ou corrosão nos assentamos.
Substituir o disjuntor.
Categoria de manutenção Manutenção programada

Marcadores da imagem principal
Nome Temperatura Emissividade Plano de fundo
Quente 55,6°C 0,95 20,9°C
Relatório de termografia – xxxx do Brasil - Ponta Grossa/PR – Data 30/06/2009


Reativa Service (42) 3222-3500 12

Ponto 5 - Gaveta GP1-SC-175A Roller Mill Main Motor

IR000204.IS2
30/6/2009 11:23:11
Aquecimento interno da gaveta do disjuntor


Imagem de luz visível

Informações da imagem
Temperatura de plano de fundo 22,0°C
Emissividade 0,95
Temperatura média 39,3°C
Faixa da imagem 29,5°C até 54,1°C
Modelo da câmera Ti25
Número de série da câmera Ti25-08050399
Fabricante Fluke
Descrição da lente 20mm
Horário da imagem 30/6/2009 11:23:11

Anotações da imagem principal
Local Sala dos transformadores e inversores
Painel SWGR2 - coluna 2
Componente Gaveta GP1-SC-175A Roller Mill Main Motor
Carga (%) 100
Problema potencial Aquecimento distribuído dentro da gaveta
Gravidade Média
Ação recomendada Abrir a gaveta e verificar possível mau contato.
Categoria de manutenção Manutenção programada

Marcadores da imagem principal
Nome Méd. Mín. Máx. Emissividade Plano de fundo DesvPad
A0 48,1°C 36,7°C 54,1°C 0,95 22,0°C 4,52
Relatório de termografia – xxxx do Brasil - Ponta Grossa/PR – Data 30/06/2009


Reativa Service (42) 3222-3500 13

Ponto 6 - Disjuntor do alimentador vibratório Loesche

IR000206.IS2
30/6/2009 11:31:46
Aquecimento pontual indica mau contato nos bornes do
disjuntor.


Imagem de luz visível

Informações da imagem
Temperatura de plano de fundo 21,4°C
Emissividade 0,95
Temperatura média 31,8°C
Faixa da imagem 23,8°C até 42,8°C
Modelo da câmera Ti25
Número de série da câmera Ti25-08050399
Fabricante Fluke
Descrição da lente 20mm
Horário da imagem 30/6/2009 11:31:46

Anotações da imagem principal
Local Sala dos transformadores e inversores
Painel Quadro QD-B04-01
Componente Disjuntor L26 do alimentador Loesche
Carga (%) 100
Problema potencial Aquecimento pontual dentro do disjuntor
Gravidade Média
Ação recomendada Medir as correntes e verificar se são compatíveis
com a capacidade do disjuntor.
Substituir terminais e refazer conexões
Verificar oxidação ou corrosão nos assentamos
Categoria de manutenção Manutenção programada

Marcadores da imagem principal
Nome Temperatura Emissividade Plano de fundo
Quente 42,8°C 0,95 21,4°C
Relatório de termografia – xxxx do Brasil - Ponta Grossa/PR – Data 30/06/2009


Reativa Service (42) 3222-3500 14

Ponto 7 - Disjuntor do alimentador vibratório de pedras do Loesche

IR000208.IS2
30/6/2009 14:40:06
Aquecimento por mau contato no terminal do disjuntor


Imagem de luz visível

Informações da imagem
Temperatura de plano de fundo 22,3°C
Emissividade 0,95
Temperatura média 37,7°C
Faixa da imagem 28,3°C até 56,2°C
Modelo da câmera Ti25
Número de série da câmera Ti25-08050399
Fabricante Fluke
Descrição da lente 20mm
Horário da imagem 30/6/2009 14:40:06

Anotações da imagem principal
Local Plataforma sob o silo de pedras
Painel Painel elétrico e alimentador vibratorio GP1-SC-
470
Componente Disjuntor L26 do alimentador Loesche
Carga (%) 100
Problema potencial Aquecimento pontual dentro do disjuntor
Gravidade Alta
Ação recomendada Medir as correntes e verificar se são compatíveis
com a capacidade do disjuntor.
Substituir terminais e refazer conexões
Verificar oxidação ou corrosão nos assentamos
Categoria de manutenção Manutenção urgente

Marcadores da imagem principal
Nome Temperatura Emissividade Plano de fundo
Quente 56,2°C 0,95 22,3°C


Relatório de termografia – xxxx do Brasil - Ponta Grossa/PR – Data 30/06/2009


Reativa Service (42) 3222-3500 15

Evolução dos pontos em relação ao laudo de 23/12/2008
1. Os 4 pontos de observação dos inversores mestre e escravo PX1 e PX2 do laudo passado
indicavam aquecimentos de até 20ºC por comparação aos demais condutores. Verificou-se que o
aquecimento é normal, já que se trata da fiação do filtro de harmônicos dos inversores.
2. Os pontos 5 e 7 foram corrigidos.
3. O ponto quente 6 referente ao circuito de alimentação do alimentador vibratório Loesche voltou a
se repetir.

Recomendações
Ponto 1: Substituir o disjuntor.
Pontos 2, 3 e 4: Fazer a manutenção dos contatos substituir o disjuntor.
Ponto 5: Em uma parada abrir a gaveta e verificar as conexões.
Pontos e 6 e 7: Referem-se a aquecimento por mau contato e/ou oxidação. É importante substituir os
terminais e fiações e refazer o aperto adequadamente.

Equipamentos utilizados

01 – Câmera de termografia modelo TI-25, marca Fluke, n.º série Ti25-08050399, patrimônio 0324;
