Conceituação de Esforços Fletores.

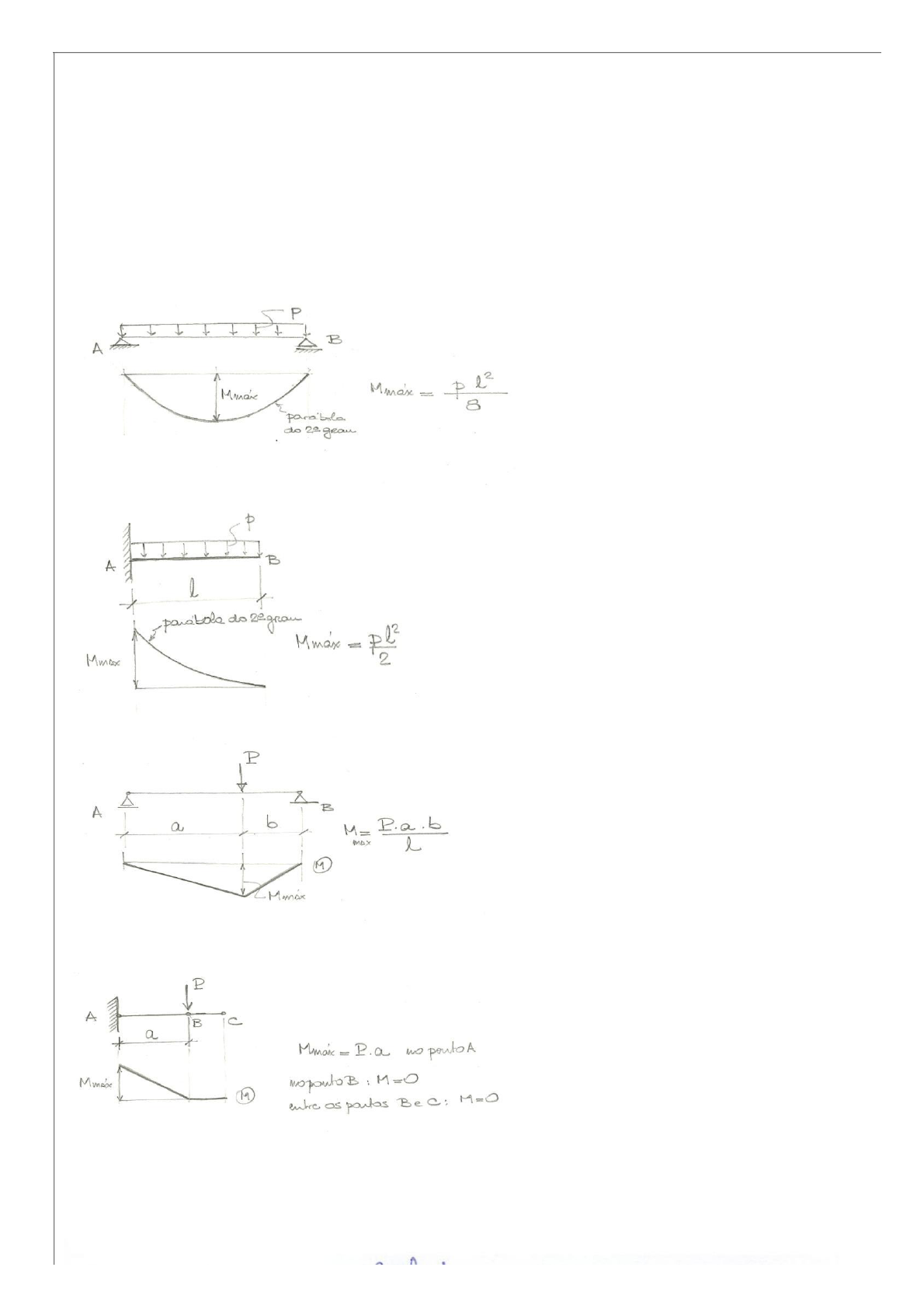

Diagramas de Momentos Fletores
Exemplos Práticos
Resumo Geral - Esforços Fletores em vigas isostáticas
Resumo Geral - Esforços Fletores em vigas isostáticas
Formulário Geral
Exercícios - Gabarito - Diagramas de Momentos Fletores e Forças Cortantes em Vigas Isostáticas As 6 vigas abaixo estão sujeitas a cargas concentradas.
�
https://online.unip.br/imprimir/imprimirconteudo	1/14
�
01/09/2018	UNIP - Universidade Paulista : DisciplinaOnline - Sistemas de conteúdo online para Alunos.
�
https://online.unip.br/imprimir/imprimirconteudo	2/14
�
01/09/2018	UNIP - Universidade Paulista : DisciplinaOnline - Sistemas de conteúdo online para Alunos.
Gabaritos:
Os gabaritos apresentados adiante mostram os respectivos diagramas de M e V de forma esquemática, ou seja, fora de escala, e
�
https://online.unip.br/imprimir/imprimirconteudo	3/14
�
01/09/2018	UNIP - Universidade Paulista : DisciplinaOnline - Sistemas de conteúdo online para Alunos.
EXERCÍCIOS PARA TREINAMENTO - Lista 4 de Exercícios Ver arquivo em anexo
Ver Gabarito em anexo
EXERCÍCIOS PARA TREINAMENTO - Lista 5 de Exercícios Ver arquivo em anexo
EXERCÍCIOS PARA ENTREGA - Lista 6 de Exercícios
Ver arquivo em anexo
Exercício 1:
Na estrutura esquematizada abaixo, podemos afirmar que o momento fletor máximo na barra AB:
	A)

	É positivo, ocorre no meio do vão, e o diagrama de fletores é uma reta.

	B)

	É positivo, ocorre no meio do vão, e o diagrama de fletores é uma parábola.

	C)

	https://online.unip.br/imprimir/imprimirconteudo
	4/14
�
01/09/2018	UNIP - Universidade Paulista : DisciplinaOnline - Sistemas de conteúdo online para Alunos.
É positivo, ocorre próximo aos apoios, e o diagrama de fletores é uma parábola.
D)
É negativo, ocorre no meio do vão, e o diagrama de fletores é uma reta.
E)
É positivo, ocorre no meio do vão, e o diagrama de fletores é uma parábola.
O aluno respondeu e acertou. Alternativa(B)
Exercício 2:
Na estrutura esquematizada abaixo, pode-se afirmar que:
A)
O valor do momento fletor na barra cresce de B para A de forma linear.
B)
O valor do momento fletor na barra cresce de B para A de forma exponencial, porque seu diagrama é uma parábola.
C)
A força cortante na barra é constante ao longo de seu comprimento.
D)
O engastamento no ponto B significa que não há rotação da barra naquele ponto.
E)
A reação vertical em A é igual à reação vertical em B.
O aluno respondeu e acertou. Alternativa(D)
�
https://online.unip.br/imprimir/imprimirconteudo	5/14
�
01/09/2018
Exercício 3:
Na estrutura esquematizada abaixo, pode-se afirmar que:
A)
O momento fletor no engastamento é igual a 12 kNm.
B)
A reação vertical em A é de 8 kN.
C)
A reação vertical em B é de 8 kN.
D)
A força cortante na barra é constante, e igual a 8 kN.
E)
A força cortante na barra cresce de A para B, e seu valor em B é de 6 kN.
O aluno respondeu e acertou. Alternativa(C)
Exercício 4:
Na estrutura esquematizada abaixo, pode-se afirmar que:
�
https://online.unip.br/imprimir/imprimirconteudo	6/14
�
01/09/2018	UNIP - Universidade Paulista : DisciplinaOnline - Sistemas de conteúdo online para Alunos.
A)
O momento fletor no engastamento é igual a 12 kNm.
B)
A reação vertical em A é de 8 kN.
C)
A reação vertical em B é de 6 kN.
D)
A força cortante na barra é constante, e igual a 8 kN.
E)
A força cortante na barra cresce de A para B, e seu valor em B é de 8 kN.
O aluno respondeu e acertou. Alternativa(E)
Exercício 5:
Na estrutura esquematizada abaixo, o valor do momento fletor MA no engastamento é igual a:
A)
�
https://online.unip.br/imprimir/imprimirconteudo	7/14
�
01/09/2018	UNIP - Universidade Paulista : DisciplinaOnline - Sistemas de conteúdo online para Alunos.
72 kNm
B)
46 kNm
C)
96 kNm
D)
216 kNm
E)
19kNm
O aluno respondeu e acertou. Alternativa(C)
Exercício 6:
Quando se analisa o diagrama de momentos fletores nessa viga em balanço sujeita a um carregamento uniforme, distribuído ao l que:
A)
O diagrama de momento fletor ao longo da barra é linear.
B)
O diagrama de momento fletor ao longo da barra é uma parábola.
C)
O diagrama de momento fletor ao longo da barra é constante.
D)
O diagrama de momento fletor ao longo da barra independe do vão.
E)
O diagrama de momento fletor ao longo da barra é nulo.
�
https://online.unip.br/imprimir/imprimirconteudo	8/14
�
01/09/2018	UNIP - Universidade Paulista : DisciplinaOnline - Sistemas de conteúdo online para Alunos.
O aluno respondeu e acertou. Alternativa(B)
Exercício 7:
Para a viga em balanço com o esquema de cargas apresentado, o respectivo diagrama de momentos fletores é:
A)
�
https://online.unip.br/imprimir/imprimirconteudo	9/14
�
01/09/2018	UNIP - Universidade Paulista : DisciplinaOnline - Sistemas de conteúdo online para Alunos.
�
B)
C)
�
https://online.unip.br/imprimir/imprimirconteudo	10/14
�
01/09/2018	UNIP - Universidade Paulista : DisciplinaOnline - Sistemas de conteúdo online para Alunos.
�
D)
E)
�
https://online.unip.br/imprimir/imprimirconteudo	11/14
�
01/09/2018	UNIP - Universidade Paulista : DisciplinaOnline - Sistemas de conteúdo online para Alunos.
O aluno respondeu e acertou. Alternativa(C)
Exercício 8:
Na estrutura esquematizada abaixo, pode-se afirmar que o momento fletor no engastamento é igual a:
A)
4 kNm.
B)
12 kNm.
C)
�
https://online.unip.br/imprimir/imprimirconteudo	12/14
�
01/09/2018	UNIP - Universidade Paulista : DisciplinaOnline - Sistemas de conteúdo online para Alunos.
14 kNm.
D)
12 kN/m
E)
14 kN/m
O aluno respondeu e acertou. Alternativa(B)
Exercício 9:
A)
72 kNm
B)
54 kNm
C)
66 kNm
D)
90 kNm
E)
124 kNm
O aluno respondeu e acertou. Alternativa(D)
	https://online.unip.br/imprimir/imprimirconteudo
	13/14
�
01/09/2018	UNIP - Universidade Paulista : DisciplinaOnline - Sistemas de conteúdo online para Alunos.
�
Exercício10:
A)
ele ocorre no meio do vão
B)
ele ocorre a 3 metros do ponto A
C)
ele ocorre a 3 metros do ponto B
D)
ele ocorre no ponto onde a força cortante é zero
E)
ele ocorre ao longo de toda a barra
O aluno respondeu e acertou. Alternativa(D)
�
https://online.unip.br/imprimir/imprimirconteudo	14/14
