UFG/REJ/CIAGRA – Mecanização Agrícola
Transmissão de Potência – Parte 2
Trata-se da transmissão de força e velocidade de um eixo a outro .
P = F . V

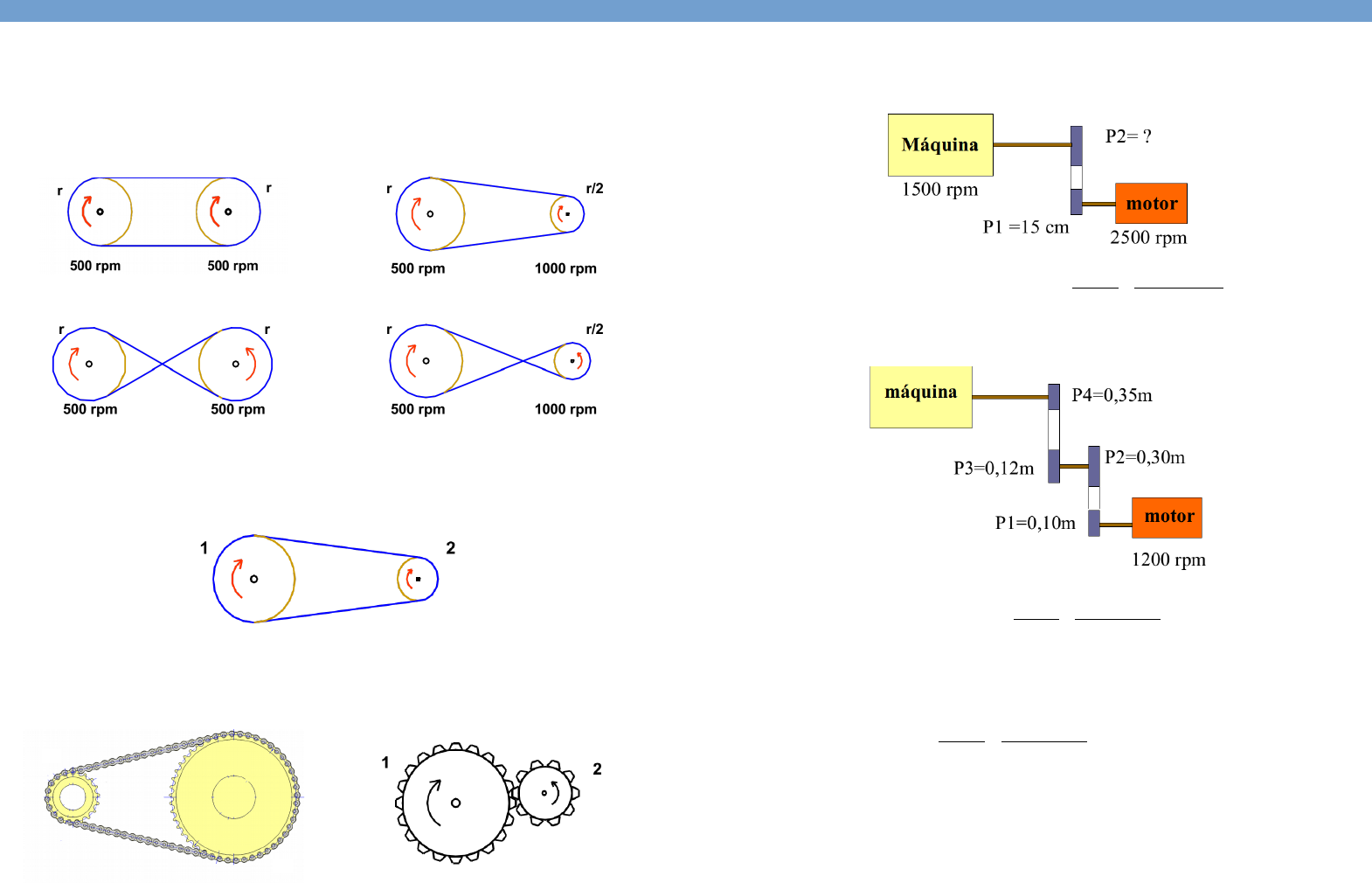

A transmissão pode variar quanto ao sinal (direção) e grandeza (rotação):
Constante em sinal e grandeza Constante em sinal e variável em
grandeza
Variável em sinal e constante em
grandeza
Variável em sinal e em grandeza
Na maioria das vezes, há variação na rotação na transmissão da potência, para
ganho de velocidade ou ganho de força. Para cálculo das rotações se utilizam:
Polias e correias
n1d1 = n2d2
n = rotação
d= diâmetro da polia
Rodas dentadas e correntes / engrenagens
n1N1 = n2N2
n = rotação
N= Número de dentes
Exemplos:
1. O fabricante de um desintegrador recomenda uma rotação de 1500 rpm. O motor
disponível trabalha com uma rotação de 2500 rpm e utiliza uma polia com 15 cm de
diâmetro. qual polia deve ser utilizada na máquina?
n1=2500
n2= 1500
d1 = 15 cm
n1d1 = n2d2 → d2=n1d1
n2
=2500.15cm
1500
=25cm
2. Calcule a rotação da máquina
n1d1 = n2d2 → n2=n1d1
d2
=1200.0,1m
0,3 m
=400rpm
Como a polia 3 está no mesmo eixo que a polia 2:
n3 = n2 = 400 rpm
n4=n3d3
d4
=400.0,12m
0,35m
=137,14 rpm
A redução ou aumento gradual de rotação é interessante para evitar o uso de polias
muito grandes acopladas a outras muito pequenas, ou seja, relações de
transmissão muito grandes ou muito pequenas.
No caso do exemplo 2, se optássemos por usar somente um par de polias,
mantendo a rotação da máquina em 137 rpm, qual deveria ser o tamanho da polia
2?
1
2
UFG/REJ/CIAGRA – Mecanização Agrícola
3. Qual deve ser o tamanho da polia?
d2=n1d1
n2
=1200.o ,1m
137
=0,88m
Na maioria das vezes o uso de uma polia tão grande é inviável devido ao custo e à
menor eficiência pois quando há uma diferença muito grande no diâmetro das
polias, o abraçamento na polia menor é reduzido o que aumenta o risco de
deslizamento e perda de potência na transmissão.
4. Calcule a rotação da máquina.
1450 rpm
E4=25 dentes
E3=10 dentes
E2=35 dentes
E1=14 dentesMotor
Máquina
n2=n1N1
N2
=1450.14
35
=580rpm
n3=n2=580 rpm
n4=n3N3
N4
=580.10
25
=232rpm=Rotação daMáquina
5. Qual deve ser o diâmetro da polia 3, para a rotação da broca da furadeira de
bancada seja 30 rpm?
1450 rpm
P1 0,08m
P2 0,40m
Polia 3=?
P4 0,35m
E5 15 dentes
E6
50 dentes
30 rpm
Motor
Do motor para a máquina, para descobrir a rotação da polia 3
n1d1=n2d2→n2=n1d1
d2
=1450.0,08m
0,4 m
=290rpm
n3=n2=290 rpm
Da máquina para o motor, para descobrir a rotação da polia 4
n5N5=n6N6→n5=n6N6
N5
=30.50
15
=100rpm=n4
n3d3=n4d4→d2=n4d4
n3
=100.0,35m
290
=0,12m
Relação de transmissão (RT) é o termo utilizado para a razão entre o diâmetro ou
o número de dentes dos elementos motores e movidos
RT=diâmetro da poliamotora
diâmetroda poliamovida
 ou RT=Nº dentesmotora
Nºdentesmovida
A relação de transmissão dá a informação se haverá ganho ou perda de rotação e a
intensidade do ganho. RT igual a 1, significa que os dois elementos são do mesmo
tamanho, de modo que não haverá alteração na rotação. RT maior que 1, significa
ganho de rotação ao passo que RT menor que 1 significa redução de rotação.
Quanto mais próximo de 1, menor o ganho ou redução da rotação.
A regulagem da semeadora se baseia principalmente na alteração da relação de
transmissão para que o disco perfurado, que fica no fundo do depósito de
sementes, gire mais rápido ou mais devagar em relação à roda de acionamento que
vai em contato com o solo.
0,55m
 28 dentes
18 dentes
14 dentes 60 furos
36 dentes
6 dentes
16 dentes
UFG/REJ/CIAGRA – Mecanização Agrícola
Para calcular o número de sementes distribuído por metro pela semeadora
esquematizada acima, vamos seguir alguns passos.
1. Calcular a distância percorrida para que a roda de acionamento dê uma volta.
Distância = perímetro = 2. π .r=π .D=π .0,55m=1,73m
2. Calcular as voltas do disco quando a roda de acionamento dá uma volta
n1N1=n2N2→n2=n1N1
N2
=1volta .6
14
=0,43volta
n3=n2=0,43 volta
n3N3=n4N4→n4=n3N3
N4
=0,43 volta .28
16
=0,75volta
n5=n4=0,75 volta
n5N5=n6N6→n6=n5N5
N6
=0,75volta .18
36
=0,375 volta
n disco = n6 = 0,375
3. Calcular quantas sementes serão depositadas a cada volta da roda
1 volta disco - 60 sementes
0,375 volta disco - x
X = 22,5 sementes a cada volta da roda
4. Calcular o número de sementes por metro
sem/m=Nºsementes acada voltada roda
distância percorrida para 1volta
=22,5sementes
1,73m
=13,0sementes /m
