Disciplina: Análise Estrutural I
Professor: Paulo Vitor Calmon N. da Gama
Lista 3 – Viga Inclinada

Para as vigas abaixo, desenhe os diagramas de esforços internos (M, V e N).

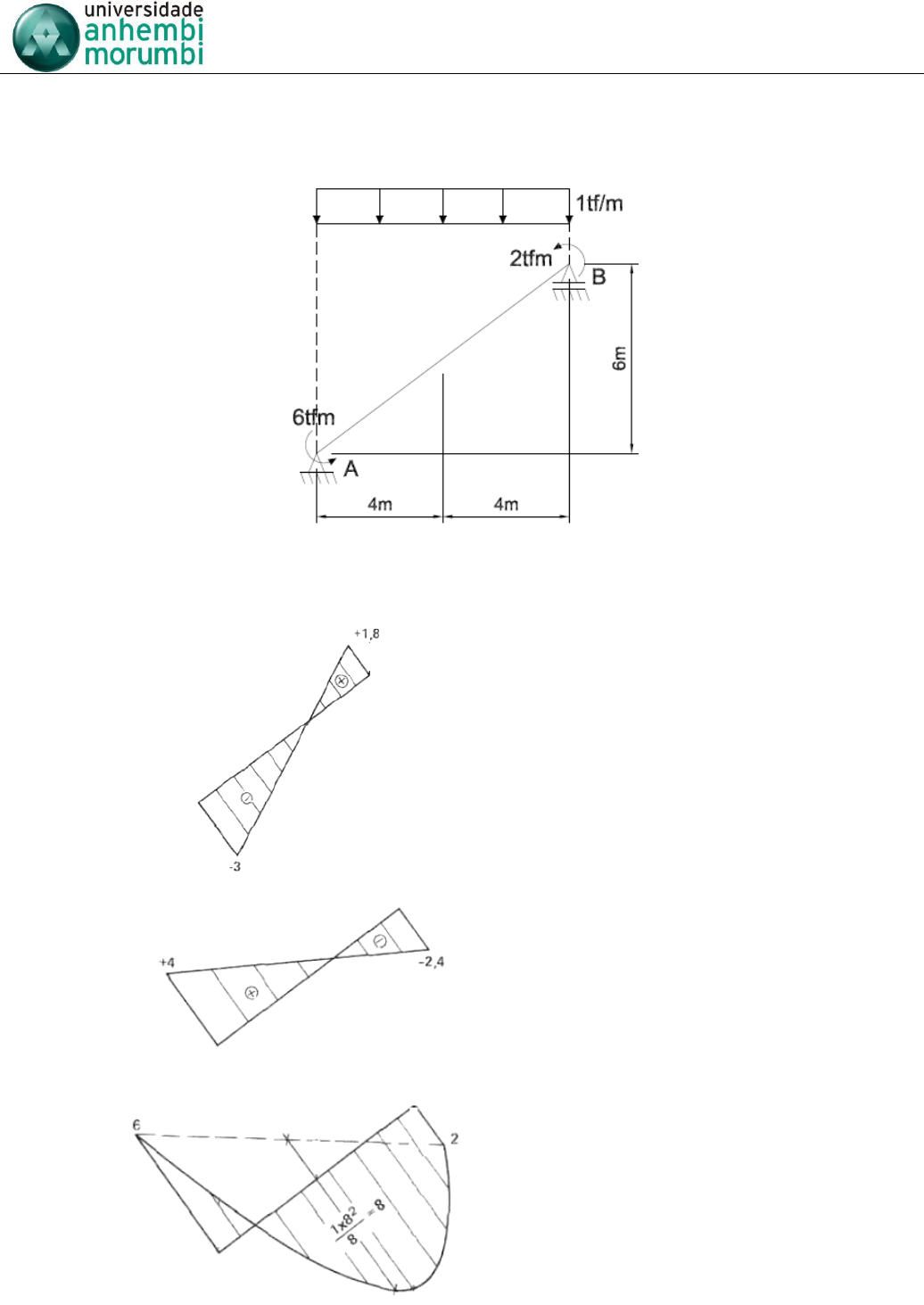

EXERCÍCIO 1

Resposta: VA = 5 tf (para cima) VB = 3 tf (para cima)

Diagrama de Força Normal (tf)

Diagrama de Força Cortante (tf)

Diagrama de Momento Fletor (tfm)



Disciplina: Análise Estrutural I
Professor: Paulo Vitor Calmon N. da Gama
Lista 3 – Viga Inclinada


EXERCÍCIO 2

Resposta: VA = 5 tf (para cima) VB = 2 tf (para cima)

EXERCÍCIO 3


Resposta: VA = 4 tf (para cima) MA = 6 tfm (anti horário)

Disciplina: Análise Estrutural I
Professor: Paulo Vitor Calmon N. da Gama
Lista 3 – Viga Inclinada


EXERCÍCIO 4


Resposta: HA = 4 tf (para esquerda) VA = 0,8 tf (para baixo) VB = 0,8 tf (para cima)






2,26

Disciplina: Análise Estrutural I
Professor: Paulo Vitor Calmon N. da Gama
Lista 3 – Viga Inclinada

EXERCÍCIO 5


Resposta: VA = 5 kN (para cima) MA = 1 kNm (anti horário)

EXERCÍCIO 6

Resposta: VA = 1 kN (para cima) MA = 3,5 kNm (anti horário)
