Circuitos Elétricos I - Lista de Exercícios N° 1
Professor: Jonathan Aguiar Esperidon

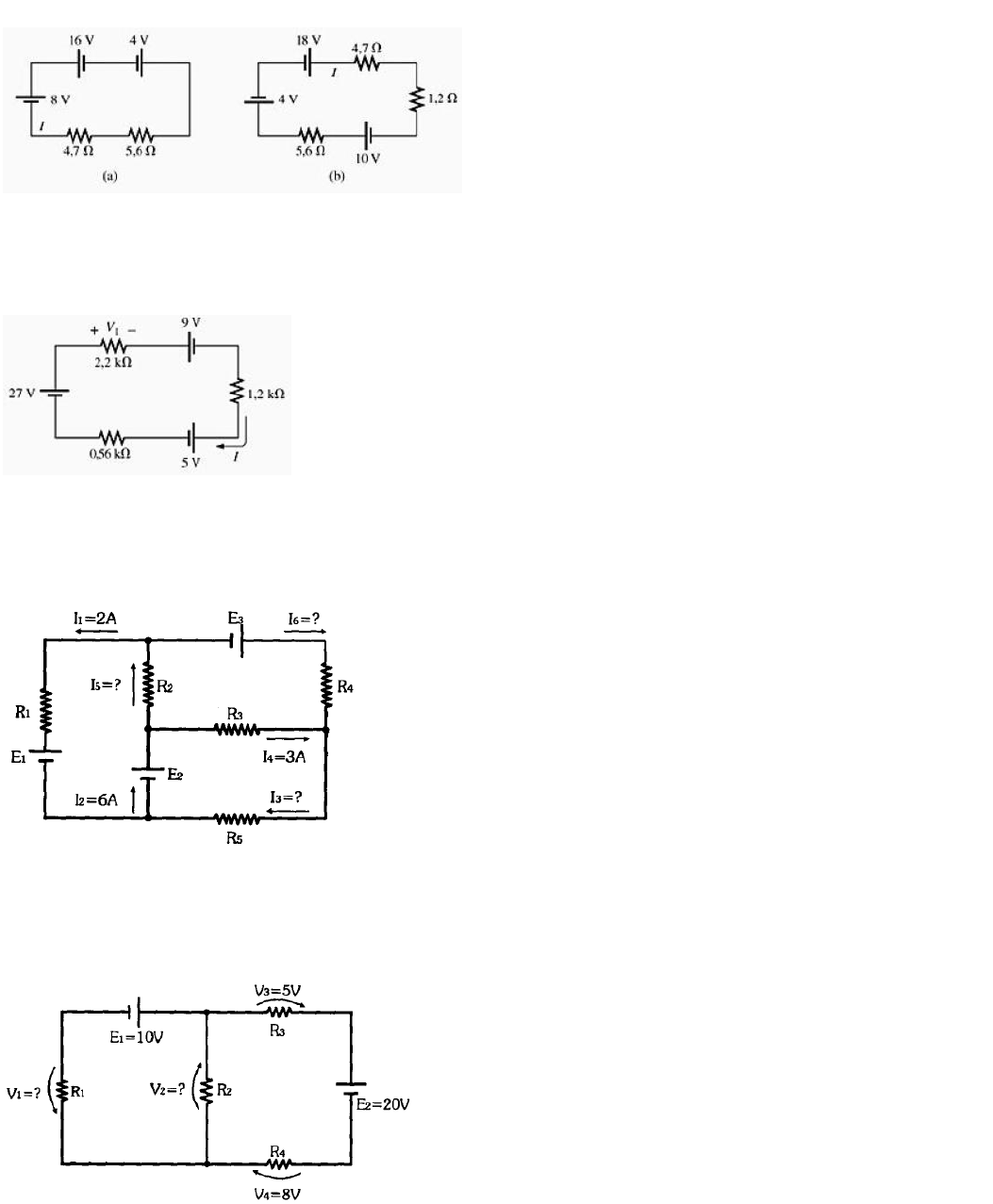

1) Determine a corrente I e o seu sentido para cada circuito mostrado.


Resp. a) 0,388 A – sentido horário b) 2,078 – sentido anti-horário.

2) Determine a corrente I e a tensão V1 para o circuito mostrado abaixo.


Resp. I = 3,28 mA, V1 = 7,22 V


3) No circuito abaixo são conhecidos os valores de I1, I2 e I4. Determine I3, I5 e I6 por maio da Lei de Kirchhoff para as
correntes.

Resp. I3= 4A, I5 = 3A e I6 = 1A


4) No circuito abaixo, são conhecidos os valores de E1, E2, V3 e V4. Determine V1 e V2 por meio da Lei de Kirchhoff para
as tensões.

Resp. V1 = 3V e V2 = 7V.

5) Tendo como referência a figura abaixo:

a) determine V2 levando em conta que R2 = 3R1;
b) calcule V3;
c) comparando o módulo de V3 com V2 ou V1, determine R3 por inspeção;
d) calcule a corrente I da fonte;
e) calcule a resistência R3 usando a lei de Ohm e a compare com o resultado da parte (c).


Resp. a) V2 = 12V, b) V3 = 24V, c) R3 = 60 Ω, d) I = 0,4A, e) R3 = 60 Ω.


6) Um rádio AM/FM portátil funciona, em condições normais de operação, com as seguintes especificações:
3V/450mW. Qual deve ser o valor do resistor R2 para que esse rádio operar a partir de uma fonte de 12V, conforme
montagem abaixo?

Obs: o divisor de tensão é formado por R1 e R2 // Rrádio.

Resp. R2 = 72Ω


7) Usando a lei de Kirchhoff para as correntes, determine os valores desconhecidos das correntes para o circuito
abaixo.

Resp. I1 = 3mA, I2 = 1mA, I3 = 1,5mA


8) Determine os valores desconhecidos para os circuitos mostrados abaixo usando as informações fornecidas.

Resp: E = 12V, I = 4,333A, R3 = 12 Ω, I2 = 1,333A, I3 = 1A.


Resp: E = 30V, R2 = 60Ω, R3 = 60Ω, I1 = 1A, I3 = 0,5A, PR2 = 15 W.


9) Usando a regra do divisor de corrente, determine os valores desconhecidos das correntes nos circuitos abaixo.

Resp: I1 = 4A, I2 = 8A.


Resp: I1 = 2A, I2 = 4A, I3 = 1A, I4 =1,333A.


10) Considerando fontes idênticas, determine a corrente I e a resistência R para o circuito em paralelo abaixo.

Resp: I = 3A, R = 2Ω.
