MINISTÉRIO DA EDUCAÇÃO
UNIVERSIDADE FEDERAL RURAL DO SEMI-ÁRIDO
CAMPUS ANGICOS
DISCIPLINA: AAM 0031 - TOPOGRAFIA

NOME: ______________________________________________________________

TESTE – LEVANTAMENTO ALTIMÉTRICO

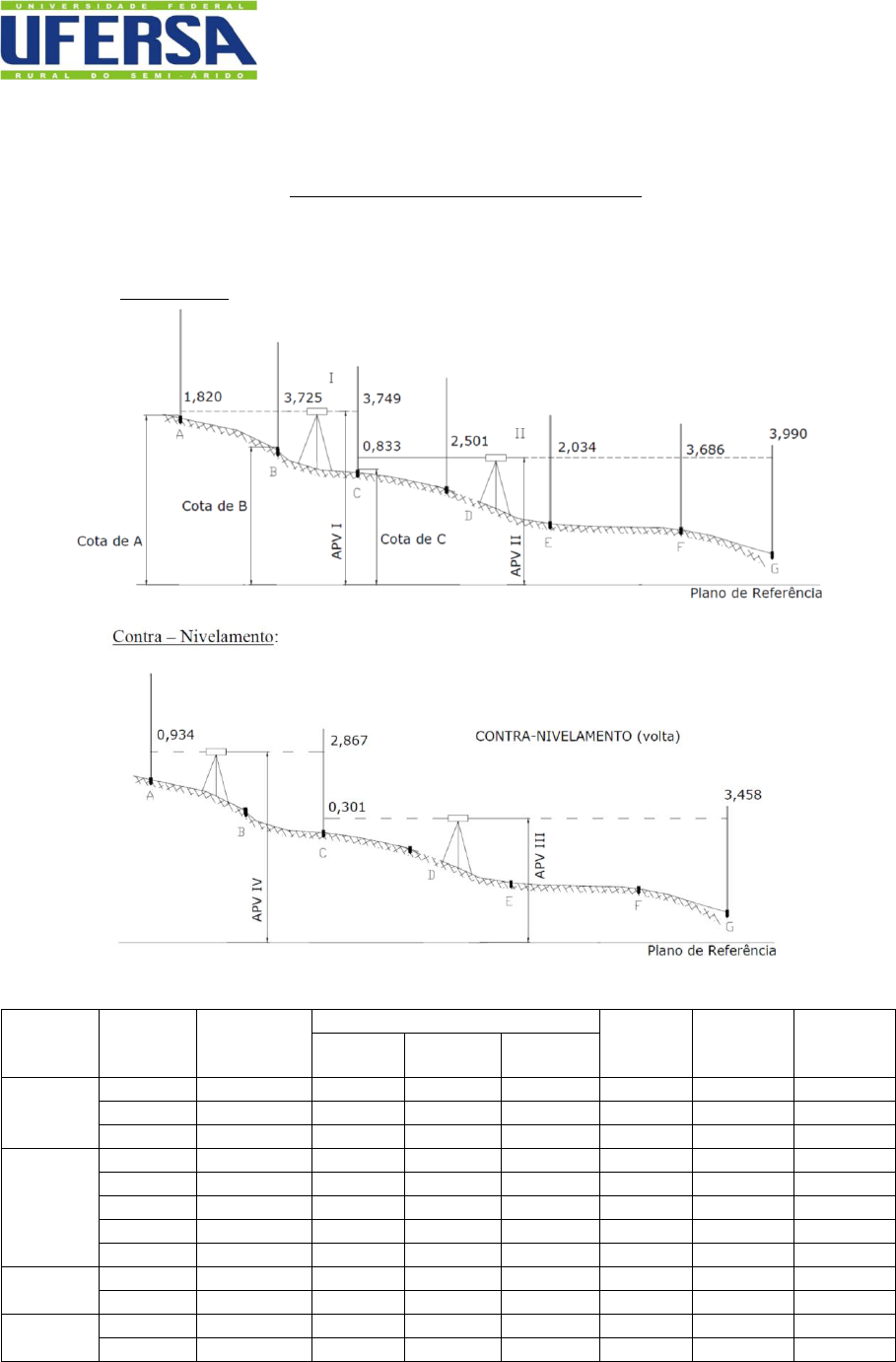

De posse do nivelamento e do contranivelamento abaixo e sabendo que a cota e A é igual a 50 m, e a distância entre piquetes
igual a 20m, responda as questões de 1 a 6.


Planilha auxiliar para cálculos das questões de 1 a 6:
Estação
Ponto
Visado
Plano de
Referência
(m)
Leituras da Mira (m)
Cota (m)
Correção
(m)
Cota
Corrigida
(m)
Ré Vante Detalhe
I
A 1,820 50,000 50,000
B 3,725
C 3,749
II
C 48,904 0,833
D 2,501 46,403
E 2,034 46,870
F 3,686 45,218
G 3,99 44,914
III
G
C
IV
C 50,938 2,867 48,071
A 0,934 50,004 50,000



Nivelamento:
1. Qual o plano de referência na estação I, ponto visado A?
(a) 48,180 m
(b) 51,820 m
(c) 20,000 m
(d) 48,071 m
(e) 51,929 m

2. Qual a cota na estação I, ponto visado C?
(a) 48,095 m
(b) 48,904 m
(c) 48,071 m
(d) 46,403 m
(e) 49,870 m

3. Qual a ré na estação 3?
(a) 3,990 m
(b) 3,759 m
(c) 0,301 m
(d) 3,458 m
(e) 3,157 m


4. Qual o erro cometido no levantamento e a tolerância?
(a) 1,00 mm; 3,46 mm
(b) 4,00 mm; 4,90 mm
(c) 4,00 mm; 3,46 mm
(d) 2,00 mm; 4,90 mm
(e) Não existe erro; 3,46 mm
𝑇 = 𝑐√𝐾, sendo c = 10 mm

5. Qual a correção na estação II?
(a) 0,001 m
(b) 0,002 m
(c) 0,003 m
(d) 0,004 m
(e) Não existe correção, pois não houve erro.

6. Qual a cota corrigida na estação II, ponto visado E?
(a) 46,870
(b) 46,869
(c) 46,868
(d) 46,872
(e) 46,866
7. Indique a declividade do greide e a maior distância vertical de corte situada sobre as estacas

(a) 0,4375 m/m; 9,5 m
(b) 0,35 m/m; 8,0 m
(c) 43,75%; 5,0 m
(d) 35%; 9,5 m
(e) 0,35 m/m; 5,0 m
𝑖 =
𝐷𝑛
𝐷ℎ

8. O nivelamento que realiza a medida da diferença de nível
entre pontos do terreno por intermédio de leituras
correspondentes a visadas horizontais, obtidas com um
nível, em miras colocadas verticalmente nos referidos
pontos, é o:
(a) nivelamento barométrico.
(b) nivelamento geométrico.
(c) nivelamento trigonométrico
(d) nivelamento taqueométrico
(e) nivelamento com gps

9. Que processo de representação do relevo representa a
interseção do terreno com planos verticais que passam pelos
alinhamentos nele medidos?
(a) Pontos cotados
(b) Desenho do perfil
(c) Curvas de nível
(d) Vetorização altimétrica
(e) Linhas hipsométrica













10. Com base nas figuras abaixo pode-se afirmar:

I. A altitude é relacionada a um plano de referência qualquer, aparente, enquanto que uma cota é relacionada a uma
superfície verdadeira, ou seja, ao nível médio dos mares.
II. Em um nivelamento geométrico não é necessário realizar as correções devido ao erro aparente.
III. No método de nivelamento geométrico por visadas equidistantes deve-se estacionar o nível sobre os pontos que definem
o lance.
IV. O município de Gravatá é mais alto que o município de Triunfo
V. O município de Goiana é mais baixo que omunicípio de Aliança.
VI. A distribuição do relevo em Gravatá é parecida com a distribuição do relevo em Goiana e de Aliança.
(a) V – F – V – V – F – V
(b) F – V – F – F – V – V
(c) V – F – F – V – F – F
(d) F – F – V – F – V – F
(e) F – V – V – V – F – V
