Engenharia Mecânica
Relatório de Metalografia e Ensaios Mecânicos
N:
Data:08/10/18
Tipos de
Ensaios
Macrografia Micrografia Dureza Tração Compressão Flexão Impacto

X
a) Descrição geral da amostra em análise:
Peça metálica retangular soldada.
b) Descrição do Equipamento utilizado no Ensaio:
Lixas d’água números 260, 320, 400 e Lupa.
c) Materiais e Métodos:
1- Lixar a face da amostra com lixa d’água 260 a 90° até que a face apresente “ranhuras” a 90°;
2- Lixar a mesma face da amostra com lixa d’água 320 a 90° da posiçao anterior ate que a face apresente
todas as “ranhuras” na posiçao lixada;
3- Lixar a mesma face da amostra com lixa d’água 400 a 90° da posiçao anterior até que a face apresente
todas as “ranhuras” na mesma posiçao lixada;
OBS.: Em todas as etapas 1, 2 e 3 fez-se necessár ir adicionar água para limpeza de impurezas retiradas da
amostra conforme lixamento.
4- Após a etapa 3 atacamos quimicamente a face polida com ácido nital 5%, para melhor limpeza e clareza da
superfície.Logo após a face foi limpa com água e em seguida com álcool para eliminação do ácido e rápida
secagem com secador elétrico;
5- Analisar na Lupa a face polida e atacada com ácido da amostra apresentada.

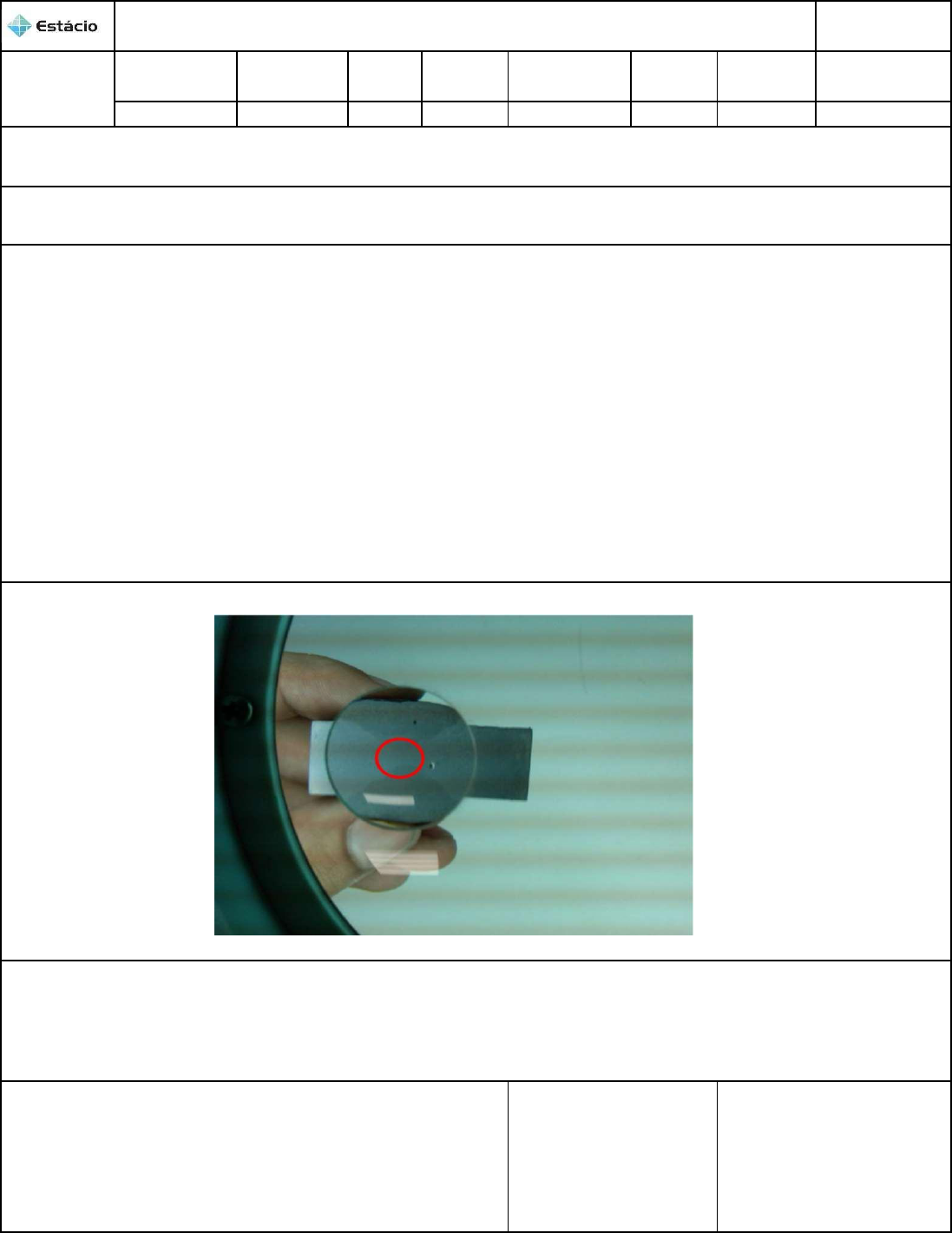

d) Resultado do Ensaio:



e) Conclusões:
Após todo tratamento empregado analisado na lupa, constata-se pela imagem que a área em vermelho
mostra que houve falta de penetração, ou seja, não houve uma soldagem total. Sendo assim a amostra
está reprovada no ensaio de macrografia.
