Prática 3

Prévia do material em texto

Questão 1/5 - Principios de Mecânica e Resistência dos Materiais

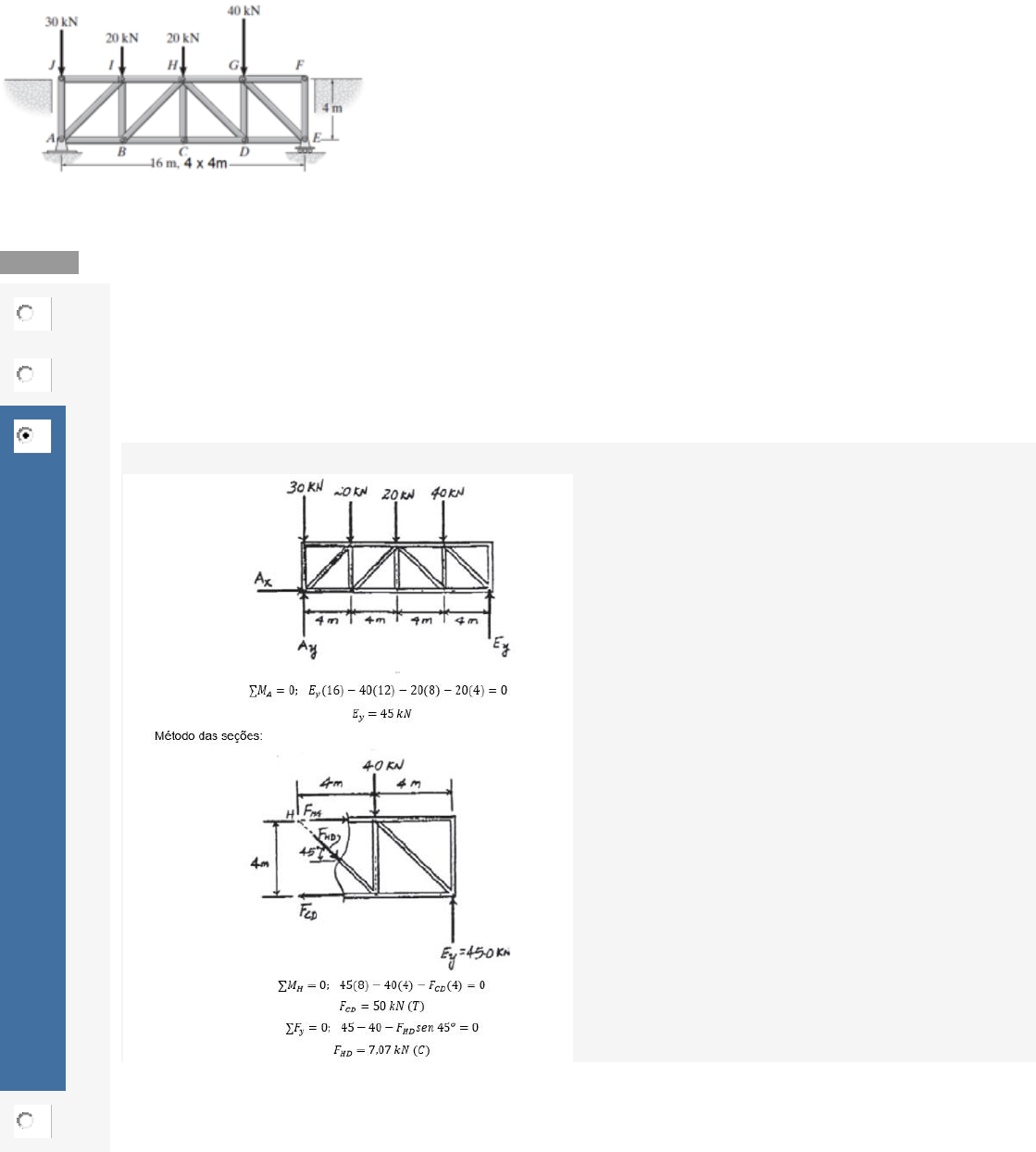

A treliça de ponte Howe está sujeita ao carregamento mostrado. Determine as forças nos membros HD e CD e indique se os
membros estão sob tração ou compressão.






Nota: 20.0

A FCD=50 kN (T); FHD=14,14 kN (T)

B FCD=25 kN (C); FHD=7,07 kN (T)

C FCD=50 kN (T); FHD=7,07 kN (C)
Você acertou!


D FCD=25 kN (T); FHD=14,14 kN (C)

Questão 2/5 - Principios de Mecânica e Resistência dos Materiais
Determine a força máxima desenvolvida na treliça. Indique em qual membro esta força é desenvolvida e indique se o
membro está sob tração ou compressão. Faça P = 4 kN.




Nota: 20.0

A FAB=4,0 kN (C)

B FBC=17,0 kN (C)
Você acertou!







C FBD=20,50 kN (T)

D FEB=9,192 kN (T)

Questão 3/5 - Principios de Mecânica e Resistência dos Materiais
Determine a força normal interna, o esforço cortante e o momento no ponto C da viga.





Nota: 20.0

A NC=0 kN;VC=16,25 kN; MF=52,5 kN.m;
Você acertou!




B NC=4 kN;VC=11,25 kN; MF=52,5 kN.m;

C NC=0 kN;VC=32,50 kN; MF=51,7 kN.m;

D NC=40 kN;VC=11,55 kN; MF=45,2 kN.m;

Questão 4/5 - Principios de Mecânica e Resistência dos Materiais
Determine a força normal interna, o esforço cortante e o momento no ponto F da viga.


Nota: 20.0

A NF=50 N;VF=284 N; MF=550 N.m;

B NF=0;VF=215 N; MF=660 N.m;
Você acertou!



C NF=0 N;VF=312 N; MF=4400 N.m;

D NF=50 N;VF=375 N; MF=690 N.m;

Questão 5/5 - Principios de Mecânica e Resistência dos Materiais
Determine a força máxima desenvolvida na treliça. Indique em qual membro esta força é desenvolvida, e se ela é de tração
ou compressão. Considere cada nó como um pino. Faça P = 4 kN.




Nota: 20.0

A FAE=8,944 kN (C)

B FBE=24 kN (C)

C FEC=8,944 kN (T)

D FED=17,89 kN (C)
Você acertou!
