Tipos de Aberturas em Vedações

Prévia do material em texto

142VEDAÇÕES 1 REPRESENTAÇÃO E CASOS
L x H x P
2,0 x 1,0 x 1,1
+ TABELA DE ESQUADRIAS
Marco ou Batente
GUARNIÇÃO (ALIZAR, MATA-JUNTA, CERCADURA OU MOLDURA
BASCULANTE
Porta ou janela, com movimento de
rotação sobre o eixo horizontal passando
pelo meio da folha,
“MÁXIMO AR”
CORREDIÇA OU DE CORRER
Porta ou janela, com movimento de
translação, correndo em direção
horizontal.
ABRIR
Janela que pode ser movimentada
através da rotação da folha em torno de
um eixo horizontal fixo na borda lateral da
folha.
GUILHOTINA
Porta ou janela, com movimento de
translação, correndo em direção vertical,
com uma das folhas fixas ou ambas
correndo e se auto-equilibrando.
PROJETANTE
Janela que pode ser movimentada
através da rotação da folha em torno de
um eixo horizontal fixo na borda superior
da folha.
PIVOTANTE
Porta, janela, quebra-sol, com
movimento de rotação sobre o eixo
vertical, através de pivôs passando por
um ponto entre as bordas da folha.
TOMBAR
 Janela que pode ser movimentada
através da rotação da folha em torno de
um eixo horizontal fixo na borda inferior
da folha.
1:15
1:30
1:50
1:100
1:100
1:75
1:50
HACHURAS NBR 6492
HACHURAS
Quando inclinadas, são a 45º das retas principais da seção.
Quando duas partes estiverem próximas, inverter o
sentido das hachuras.
NBR 12298/95
NBR 6492/94

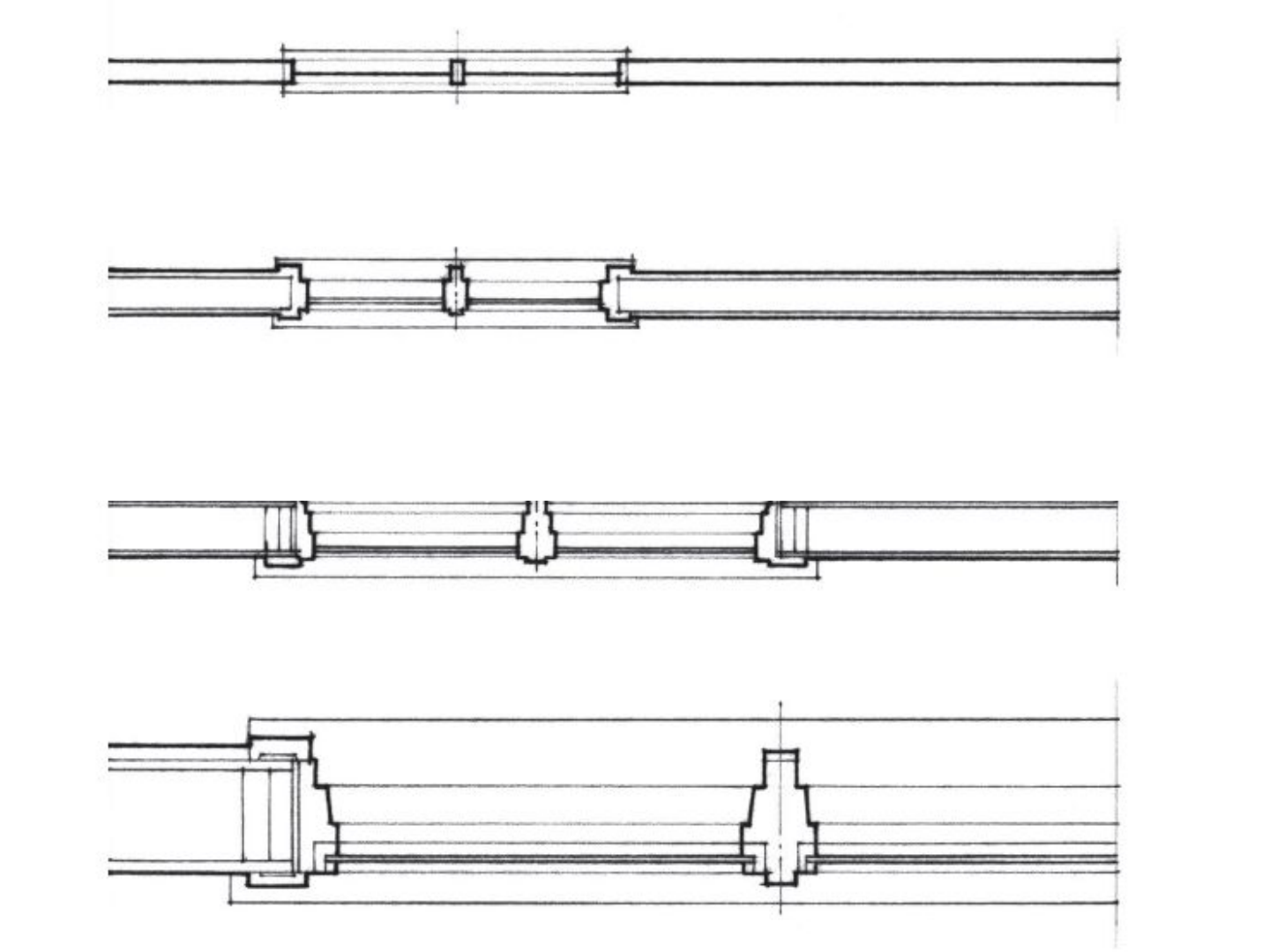

REPRESENTAÇÃO DE
ALGUNS ELEMENTOS
CONSTRUTIVOS DE
VEDAÇÃO
Vidro
Copeland Grove House
Stephen Kavanagh Architects
REFERÊNCIAS
Archdaily
Apostila de Desenho Arquitetônico
Sinval Xavier
Notas de Aula de Desenho Téc. e Arquitetônico
Luiz Fernando Reis e Emmanoel de Moraes Barreto
Desenho Arquitetônico
Gildo Montenegro
Architectural Graphics Standards
The American Institute of Architects
ABNT NBR 6492
DAYBRASIL
http://daybrasil.com.br
APOLIC
http://www.alpolic-americas.com
ET7
VEDAÇÕES
14:00
?
EXERCÍCIO 3
Croquis analíticos de vedações
Seções, perspectivas, etc.
Quinta-Feira
Em frente ao Coluni
Saída 14:05
Material para Croqui (prancheta/caderno + papéis sulfite)
Lapiseira 0.9 + grafite (não vai deixar acabar no meio do desenho!)
Canetinha
Água
Chapéu, boné, turbante, etc...
