Lista de Exercício II - Circuitos CA
PARTE 1 - Circuitos Monofásicos

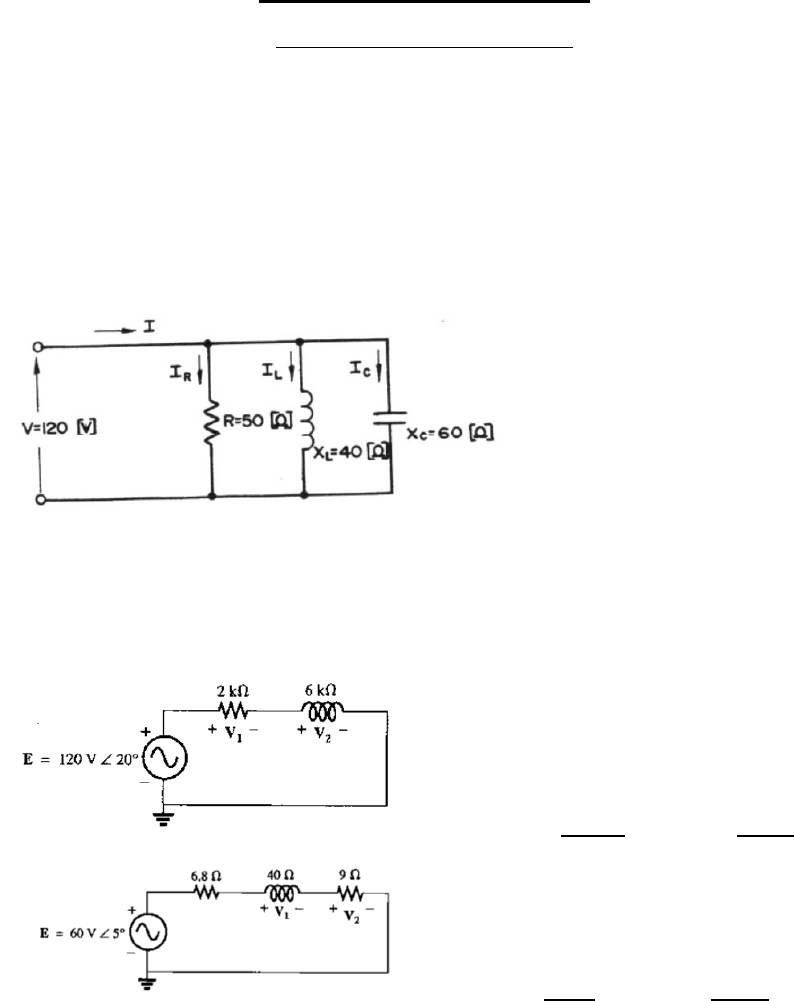

1 - Dado um circuito em paralelo, com um resistor R = 50 [ Ω ], um indutor com XL= 40
[Ω] e um capacitor com Xc = 60 [ Ω ], alimentado por uma tensão alternada senoidal V = 120 [V]
determinar:
a) A corrente através do resistor. Resp: 2,4 A
b) A corrente através do indutor. Resp: 3 A
c) A corrente através do capacitor. Resp: 2 A
d) A corrente total. Resp: 2,6 A
e) A impedância. Resp: 46,15 Ω
g) O diagrama vetorial das correntes.






2 - Calcule as tensões V1 e V2 nos circuitos abaixo:
Resp: V1 = 37,94 |-51,5º V V2 = 113,8|38,4º V

Resp: V1 = 55,8 |26,5º V V2 = 12,5 |-63,4º V







3 - Uma carga elétrica tem um fator de potência de 0,8 atrasado. Ela dissipa 8 kW quando a
tensão é 200 V. Sabendo que o fator de potência é atrasado, calcule a impedância da carga.
Resp: Z = 3,2 + j2,4 Ω






4 - Calcule as correntes I1 e I2 nos circuitos abaixo:






5 - Para o circuito abaixo determine:
a) ZT
b) I
c) I2 e I3
d) VL





6 - Calcule I1, V1 e a Potencia fornecida pela fonte.






7 - Para o conjunto de lâmpadas (puramente resistivas), determine:
a ) Potência total ativa, reativa e aparente.
b) Corrente Is;
c) Resistência de cada lâmpada;
d) Correntes I1 e I2;





8 - Para o circuito abaixo, determine:
a) Potencia ativa de cada elemento.
b) Potencia reativa de cada elemento.
c) Potencia aparente de cada elemento
b) Potencia ativa, reativa, aparente fator de potência do sistema.
c) Desenhe o triângulo de potências.
d) Calcule Is.





9 – Calcule a impedância equivalente do circuito abaixo:

Resp: Zeq = 5,10 |11,31° Ω
10 – Dado o circuito abaixo:

a) Calcule a impedância equivalente do circuito Resp: Zeq = 273,34 |69,77° Ω
b) Se for conectada aos terminais do circuito uma fonte de tensão alternada ( v(t) =
179,61sen(wt) ), qual o valor da corrente em cada ramo, como também a corrente entregue
pelo circuito? Calcule a potência consumida pela instalação como também seu fator de
potência. Se o fator de potência da instalação for menor que 0,92, como proceder para corrigir
o fator de potência?
