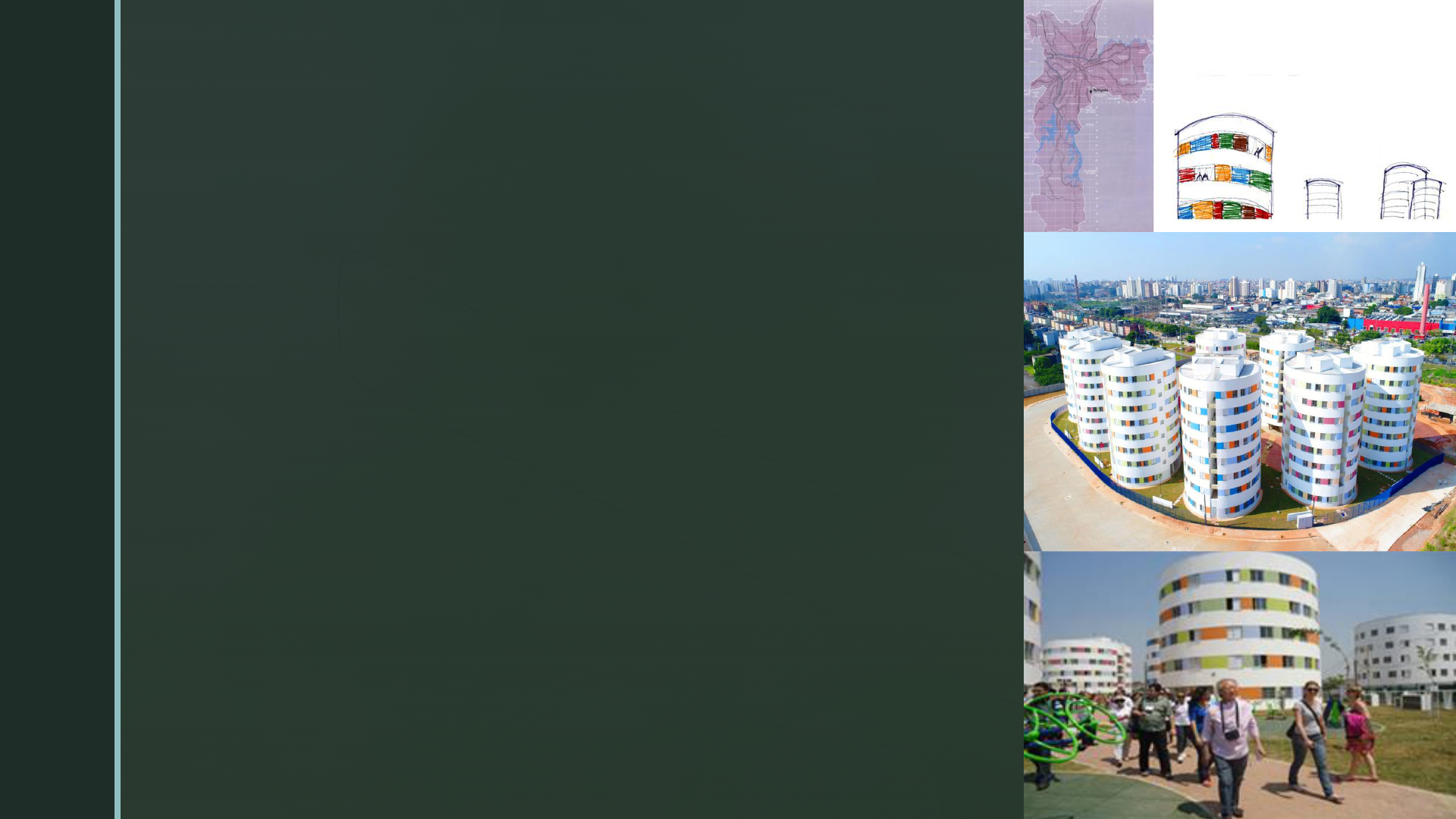

Redondinhos de Heliópolis
• Nome do projeto: Condomínio Residencial Heliópolis
• Localização: Heliópolis - SP
• Arquitetura: Ruy Ohtake
• Início do projeto: 2008 / Conclusão: 2011
• Número de torres: total de 19 edifícios
• Número total de pavimentos: 4 pav. superiores + 1 pav. Térreo
• Número de unidades por pavimentos:4 unidades nos
andares superiores e 2 unidades no piso térreo
• Número de unidades por prédio: 19 apartamentos
• Número total de unidades: 342 apartamentos
• Aluna: Mariane M. de Sousa
z
Pavimento tipo
ITEM ÁREA (m²) PORCENTAGEM
Pavimento- tipo 199,80 m² 100%
Área comum
Elevador, hall e escada)
21,81 m² 10, 9 %
z
Unidade habitacional
ITEM ÁREA (m²) PORCENTAGEM
Área total da unidade 49,95m² 100%
Área útil 47,00m² 94%
Clique para adicionar
texto
Planta pavimentos
superiores
Planta acessível
z Área total do edifício
ITEM ÁREA (m²) PROPORÇÃO
Área total da
edificação
40.472,01 m² 100%
Área comum total 8.695,86 21,48%
Centro comunitário Parquinho Quadra
de esporte
z
Volumetria
A forma cilíndrica foi escolhida devido 3 fatores:
1. Equidade: Com os blocos afastados não há
privilégios de uns em detrimento de outros .
Ampliação do campo visual.
2 Insolação e ventilação: A utilização de luz natural
é máxima enquanto a artificial é mínima graças a
distribuição espacial e também ao formato redondo
com luz e ventilação direta
Estética: Ruy Ohtake preocupou-se em garantir uma
arquitetura de interesse social, mas que fosse
diferenciada no seu formato, na fachada com cores
marcantes e expressiva no valor artístico da obra.
z
Implantação
▪ A implantação conta com 19 redondinhos distribuídos na
periferia do terreno
▪ No centro há uma quadra poliesportiva, parquinho e um centro
comunitário
z
Estrutura
▪ O sistema utilizado nos edifício é composto por vigas e pilares
▪ O material escolhido para estruturar o projeto foi o concreto
armado com fechamento em blocos de concreto
Pilar no piso térreo Base estrutural
