AD2 - Desenho - Engenharia de Produção - 2017-1

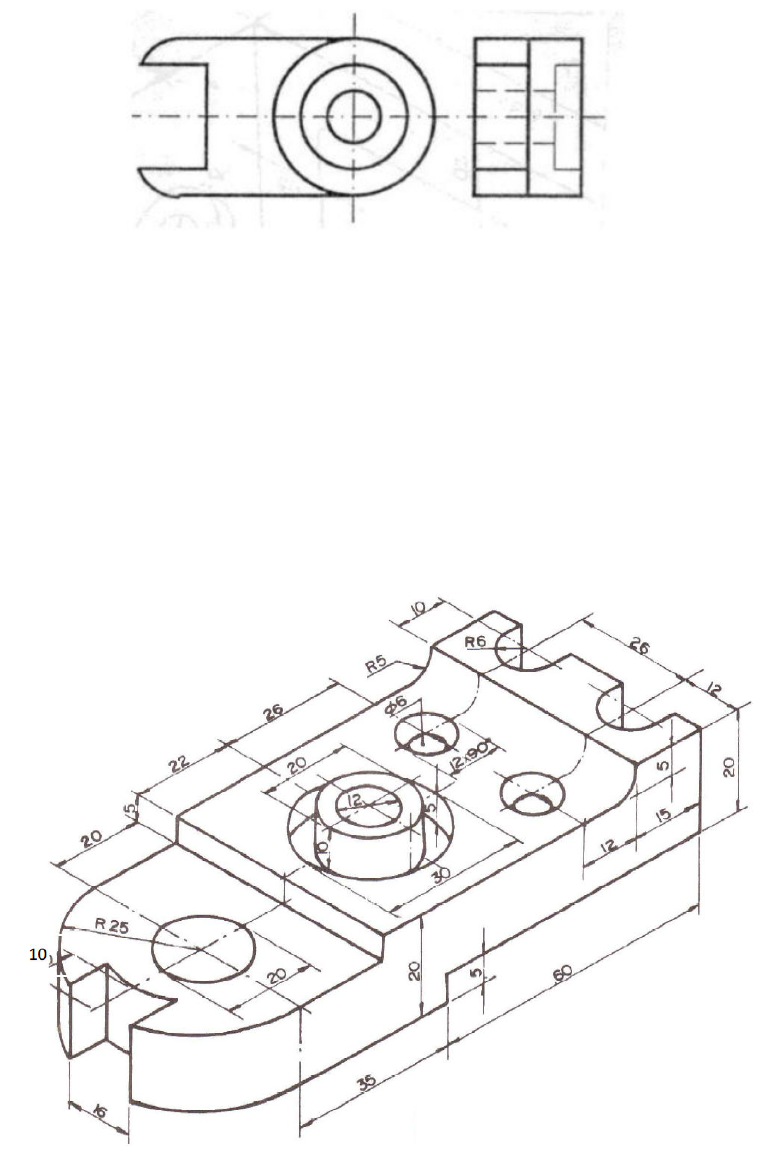

1) Para as vista abaixo, no primeiro diedro, completar a vista faltante (vista superior) e fazer um
esboço da perspectiva da peça (2,0).




2) Desenhe com instrumento e no terceiro diedro as vistas ortográficas correspondentes à peça
apresentada em perspectiva na figura abaixo. Escolha as vistas e a escala adequadas à centralização
dos desenhos na folha de desenho, legendada e margeada no padrão Cefet/RJ, e à distribuição das
cotas. As unidade indicadas estão em mm. Todos os furos são passantes. Utilize corte se for
necessário (4,0).


3) Para a peça apresentada abaixo em perspectiva, representá-la em tantas vistas quanto julgar
necessário (inclusive a de corte) no primeiro diedro, mostrando a montagem desta peça em uma
chapa de 15 mm de espessura, 140 mm de comprimento e 140 mm de largura. A fixação deve ser
feita através de 02 (dois) parafusos Allen (usar os furos de ∅13mm). Representar o parafuso
separadamente com suas dimensões principais. Todos os furos são passantes. Usar a folha de
desenho, legendada e margeada no padrão Cefet/RJ. As unidades indicadas estão em mm. Em
esboço e cotado.(4,0 pontos).
