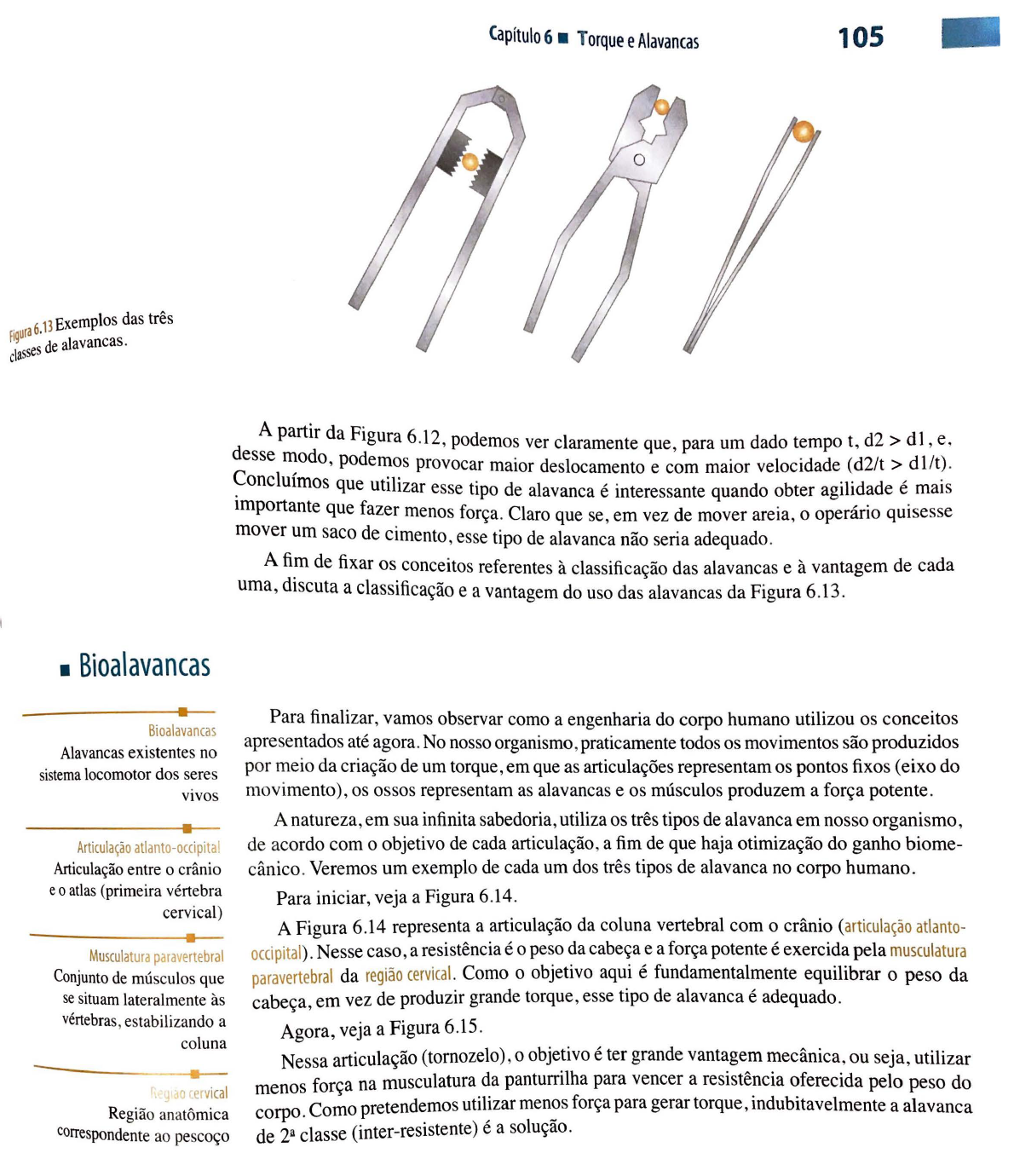

613 Exemplos das três rgura . 1 s de alavancas.
c1asse
• Bioalavancas
Bioalavancas
Alavancas existentes no
sistema locomotor dos seres
vivos
Articulação atlanto-occipital
Articulação entre o crânio
e o atlas (primeira vértebra
cervical)
Musculatura paravertebral
Conjunto de músculos que
se situam lateralmente às
vértebras, estabilizando a
coluna
•
~ ervical
Região anatômica
correspondente ao pescoço
Capítulo 6 • Torque e Alavancas 105
d A partir da Figura 6.12, podemos ver claramente que, para um dado tempo t, d2 > dl , e.
esse ~odo, podemos provocar maior deslocamento e com maior velocidade (d2/t > dl /t) .
~onclmmos que utilizar esse tipo de alavanca é interessante quando obter agilidade é mais
importante que fazer menos força. Claro que se, em vez de mover areia, o operário quisesse
mover um saco de cimento, esse tipo de alavanca não seria adequado.
A fi~ de fixar os conceitos referentes à classificação das alavancas e à vantagem de cada
uma, discuta a classificação e a vantagem do uso das alavancas da Figura 6.13 .
Para finalizar, vamos observar como a engenharia do corpo humano utilizou os conceitos
apresentados até agora. No nosso organismo, praticamente todos os movimentos são produzidos
por meio da criação de um torque, em que as articulações representam os pontos fixos ( eixo do
movimento), os ossos representam as alavancas e os músculos produzem a força potente .
A natureza, em sua infinita sabedoria, utiliza os três tipos de alavanca em nosso organismo,
de acordo com o objetivo de cada articulação, a fim de que haja otimização do ganho biome-
cânico . Veremos um exemplo de cada um dos três tipos de alavanca no corpo humano.
Para iniciar, veja a Figura 6.14.
A Figura 6.14 representa a articulação da coluna vertebral com o crânio (articulação atlanto-
occipital). Nesse caso, a resistência é o peso da cabeça e a força potente é exercida pela musculatura
paravertebral da região cervical. Como o objetivo aqui é fundamentalmente equilibrar o peso da
cabeça, em vez de produzir grande torque, esse tipo de alavanca é adequado.
Agora, veja a Figura 6.15 .
Nessa articulação (tornozelo), o objetivo é ter grande vantagem mecânica, ou seja, utilizar
menos força na musculatura da panturrilha para vencer a resistência oferecida pelo peso do
corpo. Como pretend~mos util!zar men~s força para gerar torque, indubitavelmente a alavanca
de 2a classe (inter-resistente) e a soluçao.
613 Exemplos das três
.. ur• ·
'' s de alavancas. Jasse
• Bioalavancas
Bioalavancas
Alavancas existentes no
sistema locomotor dos seres
vivos
Articulação atlanto-occipital
Articulação entre o crânio
e o atlas (primeira vértebra
cervical)
Musculatura paravertebral
Conjunto de músculos que
se situam lateralmente às
vértebras . estabilizando a
coluna
Região cervical
Região anatômica
correspondente ao pescoço
lllla6.l4Exemplo de alavanca
.~ Primeira classe
10s
A partir da Figura 6.12, podemos ver claramente que, para um dado tempo t, d2 > d l , e,
desse modo, podemos provocar maior deslocamento e com maior velocidade (d2/t > d l /t).
Concluímos ·1· . · 'd d , ·
. que uti izar esse tipo de alavanca é interessante quando obter agih a e e mais
importante que fazer menos força. Claro que se, em vez de mover areia, o operário quisesse
mover um saco de c· · - · d imento, esse tipo de alavanca nao sena adequa o.
A fi_m de fixar os conceitos referentes à classificação das alavancas e à vantagem de cada
uma, discuta a classificação e a vantagem do uso das alavancas da Figura 6.13 •
Para finalizar, vamos observar como a engenharia do corpo humano utilizou os conceitos
apresentados até agora. No nos o organismo, praticamente todos os movimentos são produzidos
por meio da criação de um torque,em que as articulações representam os pontos fixos (eixo do
movimento), os ossos representam as alavancas e os músculos produzem a força potente .
A natureza, em sua infinita sabedoria, utiliza os três tipos de alavanca em nosso organismo,
de acordo com o objetivo de cada articulação, a fim de que haja otimização do ganho biome-
cânico. Veremos um exemplo de cada um dos três tipos de alavanca no corpo humano.
Para iniciar, veja a Figura 6.14.
A Figura 6.14 representa a articulação da coluna vertebral com o crânio (articulação atlanto-
occipital). Nesse caso, a resistência é o peso da cabeça e a força potente é exercida pela musculatura
paravertebral da região cervical. Como o objetivo aqui é fundamentalmente equilibrar o peso da
cabeça, em vez de produzir grande torque, esse tipo de alavanca é adequado.
Agora, veja a Figura 6.15.
Nessa articulação (tornozelo) , o objetivo é ter grande vantagem mecânica, ou seja, utilizar
menos força na musculatura da panturrilha para vencer a resistência oferecida pelo peso do
corpo. Como pretendemos utilizar menos força para gerar torque , indubitavelmente a alavanca
de 2ª classe (inter-resistente) é a solução.
-
106 Biofísica Essencial
Figura 6.15 Exemplo de alavanca
de segunda classe.
Figura 6_ 16 Exemplo de alavanca de terceira classe.
Bíceps
Músculo do braço que tem a
função de flexionar o antebraço
• Polias
Polia
Roda por onde corre um cabo
transmissor de movimento
Roldana
Sinônimo de polia
Cabo de !ração
Cabo metálico que é guiado
por polias e que tem a função
de tracionar massa
,,
Tipo de força que puxa obje1os
Finalmente, vamos analisar a Figura 6.16.
Está claro que, na Figura 6.16, estamos diante de uma alavanca interpotente.
Vamos analisar a situação da alavanca produzida pelo bíceps, usando um "probleminha":
suponha que o bíceps atue a uma distância de 4 cm do ponto O (ponto fixo) e que a distância
de P a O seja de 32 cm. Supondo ainda que P = 5,0 kgf, qual o valor da força F que o bíceps
deve exercer para equilibrar esse peso?
Fácil não é? Basta perceber que o produto de 4 por F deve ser igual ao produto de 32 por
5; logo, resolvendo esta equação simples, concluímos que F = 40 kgf. Ou seja, se quisermos
erguer a pedra, teremos de fazer uma força maior que 40 kgf. Apesar de a força ter de ser maior
que a resistência, devemos nos lembrar de que, além de a resistência não ser muito grande, 0
que interessa aqui é maior agilidade, como já foi discutido.
Agora sugerimos que, em um exercício de imaginação, você pense sobre outras articulações
de seu corpo. Tente classificá-las, avaliar sua finalidade e, cada vez mais, se encante, observando
a genialidade com que a evolução arquitetou nosso corpo.
Apesar de as polias, também chamadas de roldanas, não constituírem um sistema de alavancas
nem serem acionadas por meio da aplicação de um torque, vamos falar rapidamente sobre elas,
uma vez que também representam artifícios para permitir a mobilização de cargas elevadas
de maneira mais confortável ou utilizando forças menores . As polias servem para guiar cabos
que exercem força de tração . Os cabos metálicos guiados pelas polias se denominam cabos de
tração.
O princípio que rege as polias é o mesmo que rege as alavancas: facilitar de algum modo
o deslocamento de massas. A diferença fundamental entre elas, de uma perspectiva biofísica,
é que as alavancas, como já vimos, existem em abundância no corpo humano. Esse não é o
caso das polias; contudo, elas são utilizadas em vários dispositivos criados pelo homem, a
fim de vencer cargas, como, por exemplo, aparelhos utilizados para imobilizar articulações.
mantendo os membros suspensos . Quem de nós nunca viu, na televisão ou na vida real, pa-
cientes acamados com os membros engessados e suspensos por cabos que passam por polias
fixadas ao teto?
106 Biofísica Essencial
R
Figura 6.15 Exemplo de alavanca
de segunda classe.
figura 6.16 Exemplo de alavanca de terceira classe.Bíceps
Músculo do braço que tem a
função de flexionar o antebraço
• Polias
Polia
Roda por onde corre um cabo
transmissor de movimento
Roldana
Sinônimo de polia
Cabo de tração
Cabo metálico que é guiado
por polias e que tem a função
de tracionar massas
Tipo de força que puxa objeto~
Finalmente, vamos analisar a Figura 6.16.
Está claro que, na Figura 6.16, estamos diante de uma alavanca interpotente.
Vamos analisar a situação da alavanca produzida pelo bíceps , usando um "probleminha'':
suponha que o bíceps atue a uma distância de 4 cm do ponto O (ponto fixo) e que a distância
de P a O seja de 32 cm. Supondo ainda que P = 5,0 kgf, qual o valor da força F que o bíceps
deve exercer para equilibrar esse peso?
Fácil não é? Basta perceber que o produto de 4 por F deve ser igual ao produto de 32 por
5; logo, resolvendo esta equação simples, concluímos que F = 40 kgf. Ou seja, se quisermos
erguer a pedra, teremos de fazer uma força maior que 40 kgf. Apesar de a força ter de ser maior
que a resistência, devemos nos lembrar de que, além de a resistência não ser muito grande,o
que interessa aqui é maior agilidade, como já foi discutido.
Agora sugerimos que, em um exercício de imaginação, você pense sobre outras articulações
de seu corpo. Tente classificá-las, avaliar sua finalidade e, cada vez mais , se encante, observando
a genialidade com que a evolução arquitetou nosso corpo.
Apesar de as polias , também chamadas de roldanas, não constituírem um sistema de alavancas
nem serem acionadas por meio da aplicação de um torque, vamos falar rapidamente sobre elas.
uma vez que também representam artifícios para permitir a mobilização de cargas elevadas
de maneira mais confortável ou utilizando forças menores. As polias servem para guiar cabos
que exercem força de tração. Os cabos metálicos guiados pelas polias se denominam cabos de
tração.
O princípio que rege as polias é o mesmo que rege as alavancas: facilitar de algum modo
o deslocamento de massa . A diferença fundamental entre elas, de uma perspectiva biofísica,
é que as alavancas, como já vimos, existem em abundância no corpo humano. Esse não é o
caso das polias; contudo, elas são utilizadas em vários dispositivos criados pelo homem, a
fim de vencer cargas, como, por exemplo, aparelhos utilizados para imobilizar articulações,
mantendo os membros suspensos. Quem de nós nunca viu, na televisão ou na vida real, pa-
cientes acamados com os membros engessados e suspensos por cabos que passam por polias
fixadas ao teto?
-
106 Biofísica Essencial
R
Figura 6.15 Exemplo de alavanca
de segunda classe.
Figura 6.16 Exemplo de alavanca de terceira classe.
Bíceps
Músculo do braço que tem a
função de flexionar o antebraço
• Polias
Finalmente, vamos analisar a Figura 6.16.
Está claro que, na Figura 6.16, estamos diante de uma alavanca interpotente.
Vamos analisar a situação da alavanca produzida pelo bíceps , usando um "probleminha"
suponha que o bíceps atue a uma distância de 4 cm do ponto O (ponto fixo) e que a distâncü
de P a O seja de 32 cm. Supondo ainda que P = 5,0 kgf, qual o valor da força F que o bícepi
deve exercer para equilibrar esse peso?
Fácil não é? Basta perceber que o produto de 4 por F deve ser igual ao produto de 32 por
5; logo, resolvendo esta equação simples, concluímos que F = 40 kgf. Ou seja, se quisennos
erguer a pedra, teremos de fazer uma força maior que 40 kgf. Apesar de a força ter de ser maior
que a resistência, devemos nos lembrar de que, além de a resistência não ser muito grande, o
que interessa aqui é maior agilidade, como já foi discutido.
Agora sugerimos que, em um exercício de imaginação, você pense sobre outras articulações
de seu corpo. Tente classificá-las, avaliar sua finalidade e, cada vez mais, se encante, observando
a genialidade com que a evolução arquitetou nosso corpo.
A~.,,..., .. ,1,,. ,..e rnl"iç •~mhPm r h:im::irl::is nP. rolrl;in;iç niío r on.c::t it11ÍrP.m 11m sistema de alavancas
A
o
Capítulo 6 • Torque e Alavancas
B
107
o
617Exemplo de polia 1ura • B)
10 kgf 5 kgf
. (A) e polia móvel ( .
1(3
-----
•
Polia fixa
Podemos classificar as polias em dois grupos:
• Polia fixa: nesse caso, a polia tem seu eixo ligado a um suporte. Em uma das extremidades
do cabo se aplica a força motriz e na outra, a resistência (peso a ser vencido) ?olia que tem seu eixo preso a um suporte
-
•
Polia móvel
Polia que desliza ao longo do
cabo durante o movimento
• Polia móvel: nesse caso, uma das extremidades do cabo é presa a um suporte e na outra se
aplica a força motriz. A resistência é aplicada no eixo da polia.
Força motriz
orça que produz o movimento
As polias fixas facilitam o movimento unicamente por mudarem o sentido da força ,
permitindo-nos fazer força de uma maneira mais cômoda. As polias móveis facilitam mais o
trabalho, por nos permitirem usar uma força motriz menor que o peso que temos de elevar.
Na verdade, a roldana móvel distribui o peso em dois cabos, daí temos de fazer uma força que
corresponde à metade do peso. Para que esse conceito fique claro, observe a Figura 6.17.
Na situação A da Figura 6 .17 teremos de fazeruma força igual ao peso do corpo a ser erguido;
porém, podemos puxar o cabo em angulações diferentes, tornando a tarefa mais confortável.
Já na situação B, observe que metade do peso (5 kgf) se transferiu para o teto (onde a polia
móvel está fixada) e a outra metade (5 kgf) se transferiu para o cabo que iremos tracionar. Desse
modo, teremos de fazer metade da força, ou seja, existirá vantagem mecânica (utilização de
força menor) - uma situação semelhante à que ocorre com as alavancas inter-resistentes .
ESUMO
Velocidade angular é a velocidade de um corpo em movimento
de rotação
Prece são é o movimento do eixo de rotação, perfazendo uma
trajetória em formato de cone
Torque (ou momento de força) é a força que atua em um corpo,
produzindo rotação dele
Para gerar um torque é necessário aplicar uma força perpendi-
cular ao raio do movimento
Torque , • , · · e a grande1.a capaz de romper a mercia em um movi-
mento circular. Ele depende da distância do ponto de aplicação
da força ao eixo do movimento
Alavan , ·d
f ca e uma barra ~ituada entre o corpo a ser movi o e a orça 1· ap icada para movê-lo
Força pot , F ente e a força que exercemos para gerar o torque
orça resistente é a força que cria resistência à força potente
..
• Ponto fixo ( ou fulcro) é o ponto de apoio
• Braço da força é a distância entre a força e o ponto fixo
• Braço da resistência é a distância entre a resistência e O p t ~ 000
• As alavancas podem ser interfixas inter res1·stente ·
t t • - s ou mter-po en es
• Alavanca interfixa ( ou de 1 a classe) é a alavanca 1 fi · M~o~~
xo se situa entre a força potente e a força resistente
• Alavanca inter-resistente (ou de 2ª classe) é a 1 f . . a avanca na qual a
orça resistente se situa entre a força potent
• . e e o ponto fixo
• Alavanca mterpotente (ou de 3a classe) é a1
força potente se situa entre a força resiste~ avanca na qual a
• • . e e o ponto fixo
Vantagem mecamca é a situação na 1 .
uma resistência aplicando na alavanc;~~ac;nsegu1mos vencer
que a força resistente orça potente menor
