EXERCÍCIOS 02 – Treliças Planas Isostáticas – Método dos Nós

Professor: Dr. Antonio Carlos da F. Bragança Pinheiro


Para as treliças dadas, calcular as reações de apoio e, pelo Método dos Nós, os esforços nas barras, indicando se
esses são de tração ou compressão. Fazer uma tabela resumo com as respostas, indicando com o sinal positivo os
esforços de tração e com o sinal negativo os esforços de compressão.


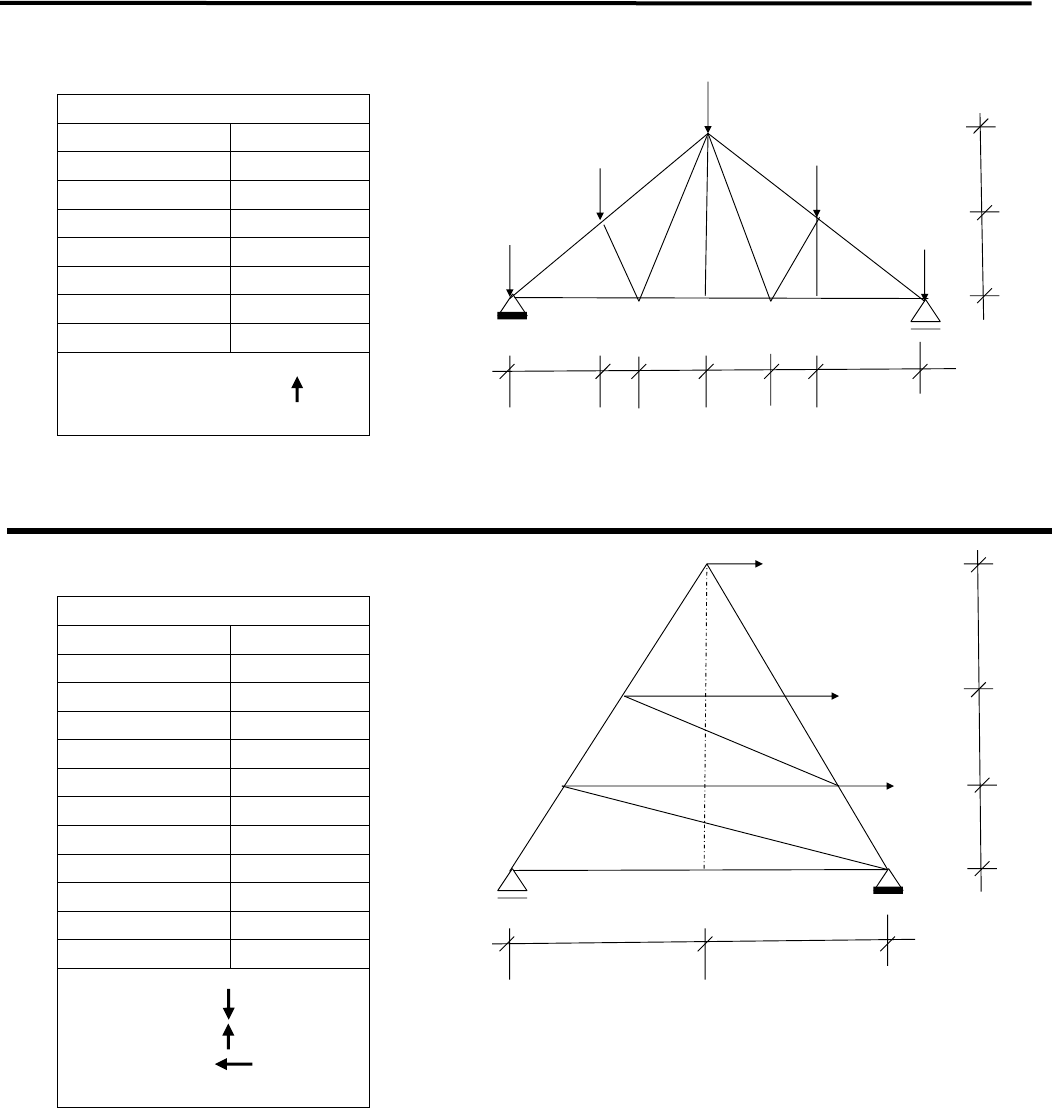

Exercício 1 – Tesoura Plana Isostática

Tabela Resumo
Barra N (N)
AF = BH - 670,80
FG = GH - 581,40
AC = BE + 600
CD = DE + 400
FC = HE - 178.90
DG 0
CG = EG + 200

RVA = RVB = 400 N




Exercício 2 – Torre Plana Isostática

Tabela Resumo
Barra N (N)
AB - 200
CD + 300
EF + 200
AC + 632,50
CE + 474,30
EG + 316,20
BD - 474,30
DF - 316,20
FG - 316,20
BC - 291,50
DE - 212,10

RVA = 600 N
RVB = 600 N
RHB = 600 N




100N
200N
200N
200N
4,0m 3,0m 3,0m
2,0m
A BC E
F
G
H
D
4,0m
100N
1,0m 1,0m
2,0m
200N
200N
200N
6,0m
6,0m
A B
C
E
F
G
D
6,0m
6,0m
6,0m
